Фрезерное оборудование давно перестало быть техникой, которая выполняет узкий ряд технологических операций. Распространенные сегодня широкоуниверсальные 3D-фрезеры с ЧПУ способны заменить сверлильный, долбежный и гравировальный станки, что делает их крайне востребованными во всех сферах промышленности. В этой статье рассмотрен один из таких станков, его устройство, функциональные возможности и принцип действия.

• Коротко о производителе
• Обзор 3D-фрезера Solid Craft CNC-3040 Light (3000 Вт)
• Описание станка
• Обрабатываемые материалы
• Основные особенности
• Комплектация
• Примеры изделий
• Какое ПО используется?
• Расходные материалы
• Инструкция по первоначальной настройке и подготовке к работе
• Заключение

Коротко о производителе

Производителем рассматриваемых 3D-фрезеров является компания Solid Craft. Она специализируется на оборудовании с ЧПУ и имеет обширную сеть дилеров в разных странах. Среди продуктов компании выделяются фрезерные станки различной мощности: CNC 6090 Mark, CNC 6090-pro, CNC 3040 Light, CNC 3020 (400 Вт), CNC 2015 (400 Вт). Также компания поставляет наборы фрез для станков, плотттеры и разные комплектующие. Solid Craft имеет большой опыт в разработке и производстве 3D-оборудования. За постоянными клиентами Solid Craft закреплены хорошие скидки.

Обзор 3D-фрезера Solid Craft CNC-3040 Light (3000 Вт)

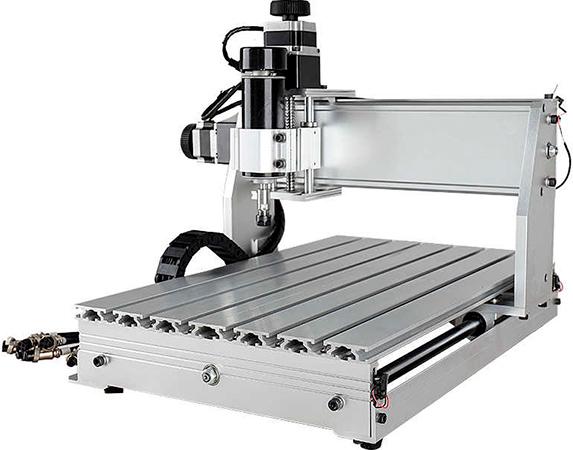

Solid Craft CNC-3040 Light — настольный фрезеровальный станок с ЧПУ, который подходит для штучного и мелкосерийного производства изделий из ПВХ, дерева, акрила, ПХД и некоторых мягких металлов, таких как медь и алюминий.

Используется для производства 2D и 3D-изделий с числовым программным обеспечением. Он показал наилучшие результаты при производстве небольших элементов декора и заготовок, а также в процессе художественной 3D-резьбы, при вырезании клише, пресс-форм, фоторамок, букв, слов и топперов.

Описание станка

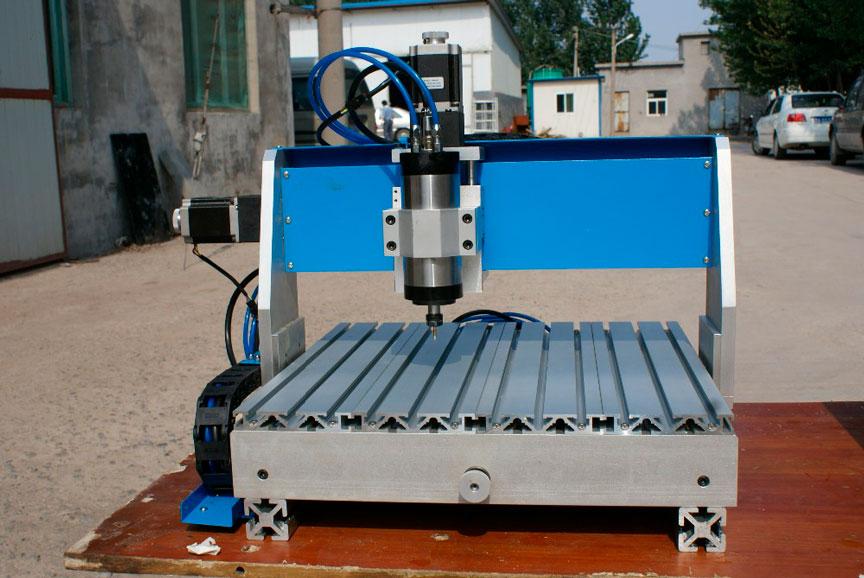

Фрезер характеризуется компактными размерами, мощным высокоточным двигателем, простотой установки и эксплуатации и имеет возможность управления через персональный компьютер с помощью LPT-интерфейса. Он успешно справляется с такими задачами, как фрезеровка, шлифовка, гравировка и резка разных металлов.

 Справка : Настольное размещение позволяет эргономично установить оборудование в помещениях с небольшой площадью.

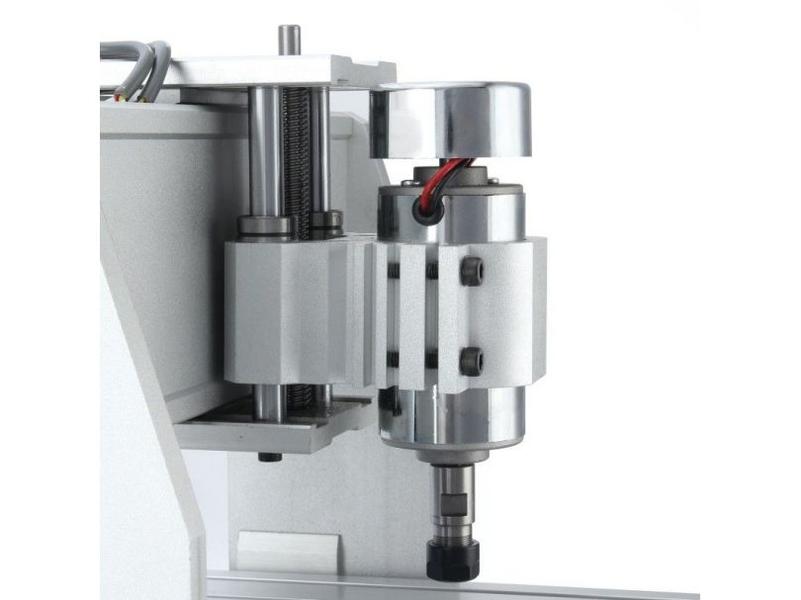

Конструкция рамы станка изготовлена из алюминия и характеризуется отменной жесткостью соединительных деталей. Комплектация оборудования оснащена высокоточным двигателем шаговой подачи, возможностью точного позиционирования шпинделя, заточенного под работу с пластиком и деревом в ручном режиме, рельсовыми направляющими с устойчивой рамой. Хромировка вала обеспечивает его износостойкость и продолжительное время работы. За счет подачи охлаждающей жидкости к шпинделю и высокой скорости вращения фрезы станок идеально подходит для многочасовой работы.

 Справка : станок доступен со шпинделем в 800 Вт, в такой модификации он справляется не только с деревом и пластиком, но и с гравировкой цветных металлов.

Обрабатываемые материалы

Устройство отлично справляется с фрезерно-гравировальными работами по таким материалам, как дерево, композитные материалы, цветные металлы, пластик. Особенно широкой популярностью пользуется этот станок в деревообрабатывающей отрасли. На нем можно обработать древесину твердых и мягких пород и ДСП.

Также устройство популярно у разных рекламно-производственных компаний, занимающихся изготовлением стендов, вывесок и всевозможной наружной рекламы. Кроме этого, станком пользуются небольшие столярные мастерские для обработки эксклюзивных изделий со сложной гравировкой и 3D-резьбой.

Основные особенности

Фрезерный станок для домашней мастерской оптимален для выполнения гравировальных работ, которые обычно не выполняют промышленными машинами для фрезеровки. К основным достоинствам данного оборудования относятся:

• простота использования и удобство обслуживания;
• функционирование от однофазной сети и небольшое потребление электрической энергии;
• отсутствие необходимости в большой площади для размещения устройства;
• почти бесшумная работа;
• наличие функций безопасности, предусмотренных производителем;
• небольшой вес, позволяющий с легкостью перемещать устройство в нужное место;
• большая производительность по сравнению с устройствами, имеющими ручное управление, что важно для владельцев малого бизнеса;
• оптимальная цена в отличие от стоимости устройств крупных габаритов.

Устройство имеет и несколько минусов:

• при интенсивном съеме большого количества материала на больших скоростях наблюдается недостаточная жесткость по оси X;
• небольшая рабочая область по оси Z, но для многих декоративных мебельных задач этого хватит с запасом;
• нужно быть готовым к шуму и большому числу отходов.

SolidCraft CNC-3040 Light (300Вт)

• Электропитание 110В/220В
• Размеры, мм 610 х 490 х 390
• Программное обеспечение Mach3, Emc2

• Количество оборотов шпинделя 11000 об./мин
• Мощность шпинделя 300 Вт
• Осей 3
• Повторяемость 0.05 мм
• Рабочая подача 4000 мм/мин
• Рабочая скорость, мм/мин 300-3000
• Рабочее поле 390 х 280 х 55 мм
• Формат файла gcode, nc, ncc, tab, txt
• Тип двигателя шаговый 57/1. 8A

Перейти к товару

Комплектация

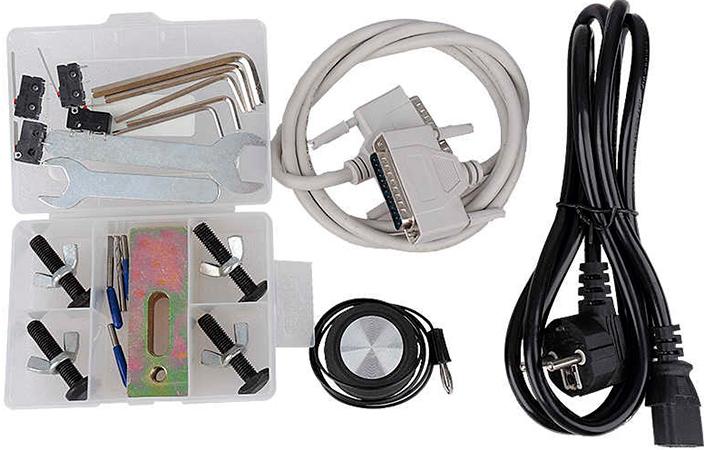

В комплектацию станка Solid Craft CNC-3040 Light входят:

• станок;

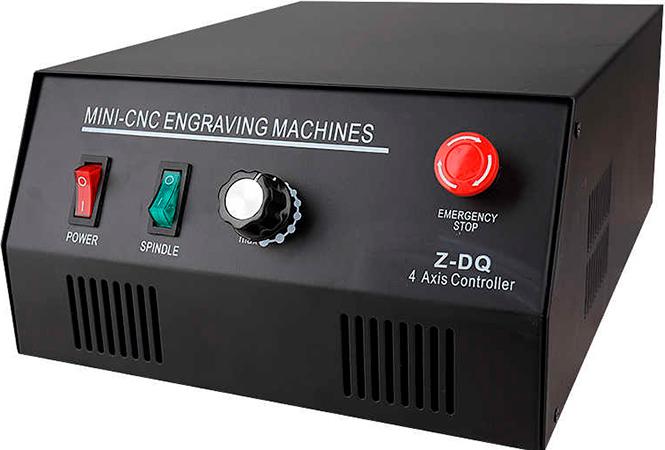

• PCI-карта;
• блок управления;
• 3 оси;
• ящик с инструментами;
• кабель питания 220 Вт.

 Справка : При покупке оборудования нужно проверить комплектацию. Особое внимание следует уделять наличию полного набора фирменных фрез. Также необходимо проверить язык программного обеспечения.

Примеры изделий

С помощью фрезера можно в домашних условиях создавать уникальные вещи или в точности копировать понравившиеся предметы. Он нашел применение в обустройстве интерьера в разных стилях (как в классическом, так и в современном), производстве сувениров и украшений, создании эксклюзивной мебели.

 Справка : используя станок Solid Craft CNC-3040 Light, можно наладить мелкосерийное производство балясин, фигурных ножек, зеркал и других оригинальных изделий.

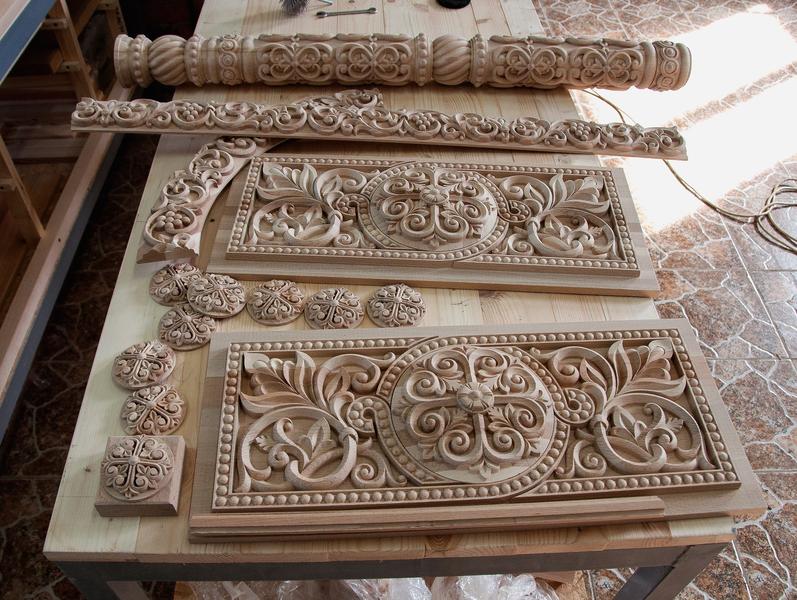

На фото ниже представлены примеры использования станка.

Какое ПО используется?

Работа оборудования осуществляется под контролем ПО Mac3 и Emc2. Управление возможно с персонального компьютера, передача файлов осуществляется при помощи форматов G-code, NC, NCC, Tab, Txt.

• Mac 3 — всемирно известная программа для управления фрезерным станком с ПК на базе «Виндовс». Она подходит не только для профессионального, но и для любительского применения. Позволяет создавать пользовательские коды, контролировать частоту вращения шпинделя и управлять процессами фрезеровки по нескольким осям. Импортирует напрямую файлы DXF, BMP и генерирует G-коды с помощью встроенного ПО.
• Emc-2 — программа, созданная на базе Linux для управления рабочими процессами фрезерных станков через LPT-порт. Способна контролировать работу до 6 осей. Требует профессиональных знаний UNIX-систем.

Характеристика программного обеспечения:

• оперативная память — 1 Гб;
• процессор Intel 2 ГГц;
• видеокарта с памятью 128 Гб;
• на жестком диске 10 Гб свободного места.

Расходные материалы

Главный расходный инструмент для фрезера — фрезы. Для такого станка их следует выбирать с особой тщательностью. Производятся фрезы из специальных сталей, которые прошли особую закалку.

По категории обработки фрезы бывают:

• для черновой отделки;
• для отделки углов и кромок;
• для чистовой обработки;
• для художественной гравировки.

Существуют следующие виды фрез для станков с ЧПУ:

• Спиральные фрезы используются при конечной обработке, раскрое и формировании пазов.
• Фасонные необходимы для образования разных профилей, закругления кромок, образования углублений и выступов.
• С помощью концевых возможно сформировать уступы на торцах изделий и сделать другую концевую обработку.
• Прямые обеспечивают высокую точность обработки прямых углов.
• Сферические необходимы для прямого и наклонного фрезерования круглых заготовок.
• Фрезы компрессионные необходимы для обработки поверхностей.

Особое значение имеют фрезеры-граверы. Их применяют для создания трехмерного рельефа. У их наконечников особая форма, которая позволяет создать объемные рисунки.

Помимо расходного инструмента для работы на фрезере с ЧПУ нужны расходные материалы. К ним относятся: охлаждающие жидкости, смазочные составы, спреи и лаки для финишной обработки. Особо популярные лаки с 3D-эффектом. Для защиты от пыли применяют специальные фильтры. В конце устройство очищают щеткой, которая входит в комплект поставки.

Инструкция по первоначальной настройке и подготовке к работе

Чтобы подготовить станок к работе, рекомендуется установить на ПК Mac 3.

1. Программу Mac 3 следует установить с идущего в комплекте CD-диска. Процедура установки простая и понятная и не вызовет сложностей.
2. После запуска Mac 3 откроется основное меню.
3. В нем нужно выбрать пункт Select Native Units.
4. В открывшемся окне следует выбрать единицу измерения для настройки двигателей.
5. Далее необходимо настроить параметры LPT-порта управляющего ПК.
6. Для этого открыть вкладку Ports and Pins.
7. В открывшемся меню указать данные LPT-порта и скорость ядра.
8. Далее во вкладке Motor Outputs установить значение для осей станка.
9. Во вкладке Input Signal нужно включить функцию Estop. Для этого в колонке Enabel установить зеленую галочку в строке Estop (аварийная остановка). С ее помощью можно остановить работу станка в экстренных ситуациях и снизить опасность нанесения повреждений станку и пользователю.

На этом установка Mac 3 закончена. После ее настройки необходимо соединить контроллер с шаговыми двигателями и шпинделем при помощи кабелей.

Далее нужно проверить работу шаговых двигателей. Для этого:

1. При выключенных переключателях покрутить регуляторы на шаговых двигателях, они должны без труда вращаться.
2. После включить питание контроллера и перевести переключатель в состояние «I». Если все двигатели подключены правильно, то можно услышать негромкий звук при включении питания.

 Справка : после установки Mac 3 до первого запуска программы требуется перезагрузить компьютер. Это нужно сделать для корректной работы программы.

Станок интересный и неплохой. Подходит для производства наружной рекламы, интерьерного декора, мебельных панелей, резных изображений и барельефных, в том числе и для брендированных сувениров и промопродуктов из фанеры, дерева и пластика.

Оборудование является современной версией трехмерного станка и имеет целый ряд важных особенностей:

• Имеет совместимость с персональным компьютером, при помощи которого обеспечивается управление процессом. Включает в себя популярное ПО Mach 3 или NC Studio.
• Фрезерный станок можно установить на верстаке в домашней мастерской.
• При помощи оборудования возможно создать эксклюзивные изделия из дерева, мягких металлов и пластика.
• Для обслуживания станка не нужно специальной подготовки, достаточно соблюдать инструкцию.
• При работе на станке применяются специальные высокопрочные фрезы, которые обеспечивают высококачественную обработку. Чтобы поддержать работоспособность, используются расходные материалы.
• Прежде чем начинать работу на оборудовании, нужно настроить программу, сделать пробный прогон и провести тестирование.
