Лучший бюджетный 3D-принтер Creality Ender-3

3D-принтер Ender-3, поддерживающий технологию FDM, – это один из продуктов компании Creality, оборудование которой экспортируется более чем в 30 стран мира, в том числе США, Великобританию, Австралию, Египет, Германию и другие. С момента выпуска первого 3D-принтера компания разработала более 20 моделей 3D-принтеров, популярность которых выросла из интеграции собственных исследований инженеров Creality в области 3D-печати, маркетинга, современного эргономичного дизайна и поддержки пользователя.

Справка! Технология FDM (Fused Deposition Modeling) – это изготовление модели при помощи последовательного наплавления её слоёв. В процессе литья расплавленный полимер, изначально имеющий форму нити, по заданному программой-слайсером в координатах X, Y, Z алгоритму слой за слоем строит детали со сложной геометрией.

Creality Ender-3 – 3D-принтер с открытым исходным кодом. Это значит, что все его платы, схемы и файлы прошивки находятся в общем доступе в GitHub, причём данные постоянно обновляются.

• Обзор 3D-принтера Creality Ender-3
  • Описание 3D-принтера Creality Ender-3
  • Плюсы и минусы
  • Комплектация
• Качество печати и примеры изделий
• Кому подойдёт?
• Какие материалы используются?
• Инструкция по сборке, первоначальной настройке и подготовке к работе

Обзор Creality Ender-3

Популярность принтера, сборка которого не затруднит даже начинающего 3D-моделлера, на рынке 3D-технологий объясняется его невысокой ценой, возможностью печати достаточно больших моделей благодаря платформе с подогревом и высокой скорости литья, качество которого зависит только от тщательности ручной юстировки.

Описание принтера

Технические характеристики: поддерживаемая технология печати: FDM; максимальный размер печати – 22 × 22 × 25 см; диаметр сопла может быть как 0,4 мм, так и 0,2 или 0,3; температура разогрева экструдера – 110–255 °C; ПО – Repetier-Host, Cura, Simplify3D; высота слоя – 0,1–0,4 мм; точность печати – ±0,1 мм; максимальная скорость литья – 200 мм/с. Для печати принтер может брать слайсы с SD-карты или через USB. Поддерживаемые операционные системы: Windows 7, 10, XP; Linux; Vista; Mac OSX.

От оборудования своего ценового сегмента 3D-принтер Creality Ender-3 отличается в лучшую сторону не только открытым исходным кодом, позволяющим внести в его конструкцию серьёзные изменения и существенно улучшить параметры литья, но и большим объёмом печати, её точностью, которая обеспечивается облегчённой за счёт bowden конструкцией головки и возможностью продолжения литья «с того же места» после вынужденной остановки в результате сбоя в электропитании.

Выполненная из алюминиевого профиля рама принтера, по которой передвигаются подшипники в процессе перемещения осей, достаточно жёсткая и греется меньше, чем стальная, но она не тяжёлая. Поэтому не стоит рассчитывать на снижение вибрации в процессе работы за счёт веса оборудования.

Плюсы и минусы

• Современный 3D-принтер Ender-3 оснащён стеклянной пластиной для печати, которая укладывается поверх рабочего стола из алюминия, сглаживая его неровности и улучшая адгезию полимера с платформой и последующее отделение готового изделия.
• 24-вольтовый блок питания позволяет нагреть рабочий стол и приступить к литью в считанные минуты. Сюда же вынесена кнопка включения-выключения.
• Резервное копирование даёт возможность возобновить прерванную печать после сбоя в работе из-за нарушения подачи электричества.

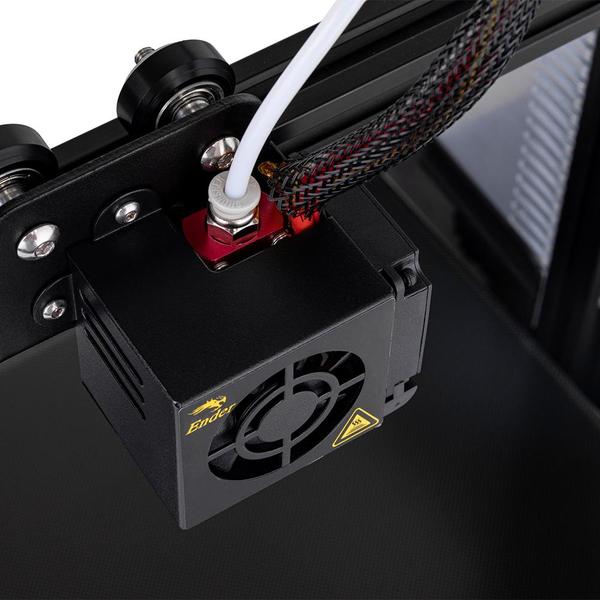

• Мотор экструдера типа bowden находится на оси X за пределами нагревательного блока, что делает печатающую головку легче и мобильнее.
• Тефлоновая трубка очень короткая и узкая, поэтому проводить филамент через неё к экструдеру не составляет сложности. Это положительно сказывается на работе с гибкими пластиками, компенсируя недостатки в этой области экструдера типа bowden.
• Низкая цена принтера позволяет попробовать себя в 3D-моделировании даже тем, кто не очень уверен, что его интерес к такому творчеству сохранится после отливки первых работ.

Минусом оборудования является поставляемая с принтером специальная адгезивная поверхность для печати, с которой очень трудно снять модели, например, из PETG и PLA. Вместо неё лучше сразу установить зеркало или стекло, которое производитель включил в комплектацию последней модификации оборудования. Неудобно отсутствие автоюстировки рабочего стола, особенно с учётом небольшого периметра алюминиевой рамы, на которой он установлен, и возможности цеплять ось Z в процессе работы.

Большие и удобные ручки регулировки положения рабочей платформы мешают затем в процессе работы. Минусом также является невозможность заранее заказать нужный размер сопла. В комплектацию входит пять сопел случайного диаметра. Маленький размер отверстия, через которое выходит расплавленный полимер, позволяет улучшить качество литья за счёт снижения скорости и повысить детализацию отливаемой модели. Но в комплект поставки могут попасть и пять одинаковых больших сопел.

3D принтер Creality Ender 3 (KIT набор)

• Максимальная температура экструдера 255°C
• Печать FDM
• Температура печатного стола 110°C
• Точность печати 100 мкм
• Область рабочей камеры 220х220х250 мм
• Скорость 180 мм/с
• Используемые материалы PLA;ABS;TPU
• Толщина слоя от 100 мкм
• Диаметр нити 1,75
• Диаметр сопла, мм 0,4

Перейти к товару

Комплектация

Одновременно с 3D-принтером Creality Ender-3 поставляется всё необходимое, чтобы собрать оборудование и напечатать пробную модель: болты, ключи-шестигранники, фитинги, шпатель, бокорезы, пять сопел одинаковых или отличающихся диаметром, катушка пробного филамента, игла для очистки сопла, мотор оси Y и SD-карта на 8 гигабайт с фирменным ПО и тестовыми моделями. Основа 3D-принтера приходит собранной. Стол и мотор уже прикручены, приводной ремень натянут.

В нижнюю часть оборудования встроен и блок управления со слотом для mini USB и портом для micro SD-карты. Экструдер и моторы осей X и Y уже стоят на месте, печатающая головка собрана. Чтобы подготовить принтер к эксплуатации, осталось установить вертикальные стойки, подсоединить блок питания, экран, прикрутить оси X и Z, подключить промаркированные производителем для удобства сборки провода, выходящие из задней части будущего принтера.

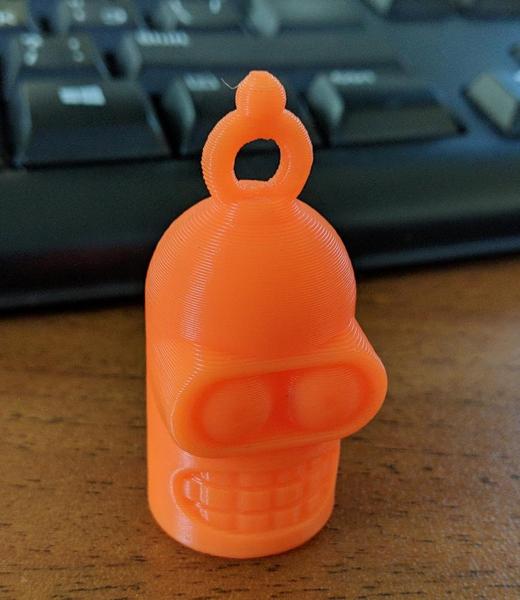

Качество печати и примеры изделий

Несмотря на дешевизну 3D-принтера Creality Ender-3, уже на скорости 60 мм/с слои ложатся ровно даже в сложных местах почти без нависаний, углы хорошо прорабатываются, неплохо пропечатываются участки со значительным наклоном, резкие повороты не дают «эха». Чтобы чувствительные к изменению температуры пластики не деформировались, можно попытаться изолировать рабочее пространство самодельным защитным колпаком, стараясь избежать перегревания электрики, которая может под него попасть.

При помощи 3D-принтера Ender-3 можно напечатать подставку под телефон, карабин для пристёгивания ремня, удлинитель ножки для домашнего микроскопа, подставку для паяльника и приспособления для пайки, цветочные горшки, выдавливатель для флюса, нож для теста, держатель аксессуаров для принтера, направляющую для филамента, карандашницу, мерку для подбора колец на палец в ювелирном магазине, автопоилку для животных или птиц и многое другое.

Кому подойдёт?

3D-принтер Creality Ender-3 – это не профессиональное оборудование. Он подходит для изготовления поделок в качестве хобби, для изучения процесса формирования модели, позволяет экспериментировать тем, кто уже сделал первые шаги в 3D-моделировании. После доработки конструкции принтер по некоторым параметрам печати превосходит дорогое оборудование. Поэтому помимо использования его в качестве домашней игрушки, 3D-принтер может пригодиться для художественного моделирования и литья прототипов в небольших мастерских.

Какие материалы используются?

Для печати используется филамент с диаметром нити 1,75 мм. Диапазон материалов, как в любом FDM-принтере, разнообразен: ABS, PLA, TPU и их модификации с различными наполнителями в небольшом количестве в виде частиц дерева или волокон углеродного волокна. Обязательное условие – чтобы литьё получилось качественным, материал для работы нужно выбирать с температурой плавления чуть ниже, чем максимальное значение прогрева экструдера. Изобилие частиц наполнителя в составе пластика может забивать печатающую головку.

Инструкция по сборке, первоначальной настройке и подготовке к работе

Собрать 3D-принтер Creality Ender-3 самостоятельно несложно, тем более что в комплекте с ним поставляется подробная инструкция на русском языке, и все необходимые детали тщательно маркированы производителем, чтобы пользователь их не перепутал. Инструкцию по сборке можно также найти на SD-карте среди прочего и в видеоварианте.

Чтобы выровнять по горизонтали ось X, чётко заданная позиция которой достигается давлением подшипников, прижимающих её к профилям из алюминия, нужно прежде чем затянуть удерживающие её болты, убедиться, что она приняла нужное положение. Сборка принтера включает следующие шаги:

• Приступая к сборке, нужно подтянуть крепёж основания.
• В первую очередь собирают раму, закрепляя на основании блок питания, дисплей и вертикальные стойки.
• Следующим шагом на расстоянии 3,2 см от основания устанавливается ограничитель оси Z (если вы положили дополнительно стекло, высота должна увеличиться). На оси монтируется двигатель, выполняется его регулировка по высоте, например, при помощи обычной пластиковой карты.
• На оси X должны быть закреплены: экструдер и его мотор, ремень привода, его натягиватель и приводной шкив.
• Теперь необходимо прикрутить верхний профиль и разместить на нём держатель катушки филамента.
• После подключения электрики 3D-принтер готов к эксплуатации.

Прежде чем приступить к печати, оборудование необходимо настроить, выровняв рабочий стол в горизонтальной плоскости. Положение платформы регулируется гайками, расположенными под углами стола. В случае безуспешной юстировки стандартным способом из-за каких-либо нарушений в заводской части регулировки можно самостоятельно привести принтер в рабочее состояние регулировкой эксцентриков. При сборке нужно обратить внимание на очерёдность действий, поскольку болты оси X в процессе её установки перекрываются вертикальной стойкой оси Z.

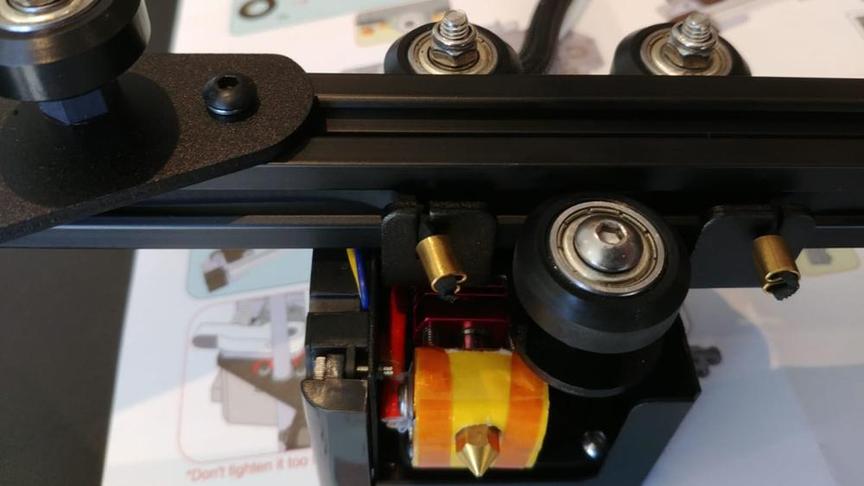

Регулировать оборудование будет проще, если шаг 5 в инструкции сборки пропустить и винт перемещения оси X закрутить после окончания сборки и наладки 3D-принтера. Положение колёс оси X регулируется гайками эксцентриков до плавного хода, который трудно будет почувствовать пальцами, если ось зафиксировать. Основание стола по алюминиевой раме перемещается на колёсах, которые при неправильном положении могут заедать. Чтобы обеспечить ровное движение, необходимо, вращая регулировочные гайки эксцентриков, добиться свободного хода в каждом креплении.

Расстояние от колеса до профиля меняется в результате небольшого поворота эксцентрика в процессе регулировки. Люфт в колёсах также недопустим. Плавность перемещения рабочего стола регулируется дополнительно ослаблением натяжения приводного ремня. Но его провисание сделает качество литья хуже. Таким же образом настраивается перемещение печатающей головки вправо-влево.

Если в качестве рабочей поверхности производитель предложил в комплектации стекло, стоит поставить под него более жёсткий комплект пружин, поскольку из-за его тяжести слабые пружины будут проседать, увеличивая расстояние между соплом и столом, что может серьёзно повлиять на качество литья. Полимер просто не будет браться к стеклу. Стоит также сразу переподключить на постоянный обдув вентилятор платы, мощности которого в стандартном режиме обычно не хватает.

Тефлоновую трубку, через которую подаётся филамент, лучше сразу основательно закрепить на экструдере при помощи пластмассового хомута-стяжки. От вибрации в процессе работы винты оси X разбалтываются из-за низкого качества гроверных шайб в комплекте. Лучше сразу же заменить их, например, на синие фиксаторы резьбы (разъёмные), которые продаются в магазинах автозапчастей.

Калибровка стола по углам, если есть проблемы со стандартной настройкой печати, проводится перемещением печатающей головки вручную, после того как сопло и стол нагрелись. Двигатель при этом нужно отключить и подложить стандартный для таких случаев белый лист, который поцарапается или порвётся на тех участках, где сопло будет перемещаться слишком близко.

Для своего ценового сегмента 3D-принтер Creality Ender-3 превосходит по качеству печати все ожидания и однозначно оправдывает вложенные средства. Огромным плюсом этого оборудования является возможность детально разобраться в процессе 3D-печати, понять её принципы и, может быть, доработать его под свои нестандартные запросы.
