Обзор 3D-принтеров Onsint SM200 и SM300: комплектация и сферы применения

В этой статье мы расскажем о новых моделях 3D-принтеров российского производителя Onsint SM200 и SM300. Это устройства, принцип работы которых основан на использовании SLS-технологии. Они успешно сочетают в себе преимущества профессиональных машин и компактность настольных аппаратов.

• Обзор 3D-принтеров Onsint SM200 и SM300
  • Описание принтеров Onsint SM200 и SM300
  • Основные особенности, плюсы и минусы модели
  • Комплектация
• Качество печати и примеры изделий (фото)
• Кому подойдет?
• Какие материалы используются?
• Инструкция по первоначальной настройке и подготовке к работе

Обзор 3D-принтеров Onsint SM200 и SM300

Компания «Онсинт» была основана в Зеленограде в 2019 году Владимиром Дубовцевым и Артемом Лобачем, которые долгое время занимались разработкой адаптивных технологий.

Модели принтеров, созданные компанией, работают по технологии селективного лазерного спекания, что позволяет обеспечить высокое качество печати и возможность использовать самые разные типы пластика. Устройства наделены промышленными характеристиками, обладая при этом компактными размерами и сравнительно небольшой стоимостью. Принтеры этого производителя предельно просты в эксплуатации, имеют удобный механизм смены материала и не требуют профессиональных знаний и навыков для их обслуживания.

3D-принтеры Onsint SM200 и SM300 способны в полной мере заменить дорогостоящие промышленные модели SLS-принтеров. Они способны изготавливать как единичные предметы, так и небольшие серии деталей, обладающих высоким качеством и функциональностью.

Еще одной особенностью этих моделей является способность печатать с использованием материалов PA11 и PA12, что крайне важно для медицинской и пищевой промышленности.

В отличие от аналогичных моделей других производителей, принтеры Onsint SM200 и SM300 способны работать с порошковыми полимерами любых марок.

Перед стартом печати камера устройств прогревается до температуры от 90 до 190 °C.

Цикл печати включает в себя несколько этапов:

• С помощью подвижной платформы порция порошкообразного материала поднимается вверх.
• Платформа устройства опускается на уровень, равный толщине слоя.
• Механизм, предназначенный для разравнивания, перемещает пластик на платформу, создавая слой порошка для лазерной печати. Излишки материала при этом сдвигаются в специальный контейнер.
• Инфракрасные нагреватели создают условия для спекания порошка в соответствии с заданными программой параметрами.
• Разравнивающий механизм возвращается в исходное положение.
• Лазер, проходя через оптико-механическую систему, спекает порошок в требуемых местах слоя.

Основные особенности, плюсы и минусы модели

Главной особенностью 3D-принтеров Onsint является способность к обеспечению равномерной термостабилизации объема печати. Достигается это за счет мощного лазера (CO2) и наличия точной сканаторной системы, что позволяет обеспечить высокое качество изготавливаемых предметов и большую скорость печати.

 ВАЖНО!  Порошковые материалы, которые используются при печати по технологии лазерного спекания, чувствительны к стабильности температур по всему рабочему слою порошка. Именно поэтому принтеры Onsint SM200 и SM300 укомплектованы пятью контроллерами, отслеживающими температуру нагрева зон до 190 °C. В некоторых модификациях принтеры оборудуются системой нагрева до 250 °C.

Процедуру печати владелец принтера может контролировать с помощью веб-камеры, установленной в корпусе устройства. Загрузка моделей и управление принтером осуществляется по Wi-Fi или LAN.

Также особенностью моделей принтеров Onsint SM200 и SM300 является низкий уровень шума при печати. Это обусловлено использованием эффективных вентиляторов, что делает уровень шума сравнимым с работой обычного персонального компьютера.

Для фильтрации паров, выделяемых устройствами во время работы, используются фильтры системы НЕРА.

За счет того, что производитель комплектует указанные модели 3D-принтеров мощным лазером 4-го типа, все устройства в обязательном порядке оснащаются замками на RFID-датчиках PILZ, которые предназначены для защиты от несанкционированного или случайного открывания дверцы рабочей камеры.

Модель Onsint SM300 кроме сравнительно большего объема печати, достигаемого за счет размера рабочей поверхности (300 × 300 × 400), отличается от предыдущей модели еще и модульной конструкцией. Продуманный дизайн позволяет значительно сократить время простоя принтера за счет того, что охлаждение и постобработка напечатанных изделий производится в отдельном отсеке. Все это позволяет существенно повысить эффективность работы принтера.

Основными достоинствами Onsint SM200 и Onsint SM300 можно назвать:

• Ответственность компании-производителя (предоставление гарантии, быстрый и качественный сервис).
• Широкий спектр пригодных для использования материалов.
• Высокая скорость печати.
• Мощный лазер (30 Вт, система C02). Этот тип лазера лучше всех прочих подходит для печати с использованием SLS-технологии. Также благодаря C02-лазеру принтер способен работать с обширным перечнем материалов (в том числе полиамидом, полиуретаном и полистиролом).
• Наличие высокоскоростной сканаторной системы позволяет обеспечить перемещение лазерного луча в рабочей зоне со скоростью до 5 мм/с.
• Высокая производительность, которая достигается за счет мощного лазера и продвинутой сканаторной системы.
• Устройство способно обеспечить высокую степень повторяемости результатов. Это достигается за счет эффективной системы стабилизации рабочей температуры для выбранного порошкового материала.
• Интерфейс устройства позволяет оператору управлять устройством как в ручном режиме, так и в режиме технологического задания.
• Оператор может следить за процессом и оценивать качество печати послойно в режиме реального времени с помощью веб-камеры, установленной в камере устройства.
• ПО позволяет успешно работать с моделями в форматах STL, 3DS, OBJ, а также импортировать слои в открытом формате CLI.

Недостатки:

• Сравнительно небольшой объем рабочей камеры.
• Детали, отпечатанные на этих моделях 3D-принтеров, обладают зернистой поверхностью и внутренней пористостью, что потребует серьезной последующей обработки в том случае, если требуется водонепроницаемость и гладкая поверхность.
• Указанные модели принтеров не смогут качественно напечатать большие плоские поверхности и отверстия с маленьким диаметром из-за высокой степени деформации и перекосов.

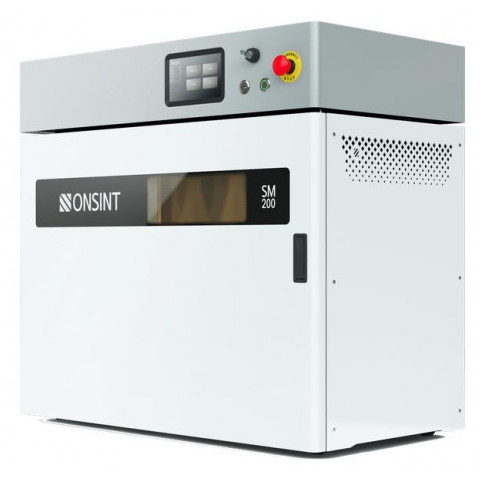

3D-принтер Onsint SM200

• Форматы файлов STL, OBJ, 3DS, CLI
• Программное обеспечение OnSint Studio

• Печать SLS
• Точная оптика F-theta + сканатор
• Область рабочей камеры 200х200х200 мм
• Скорость 20 мм/ч
• Используемые материалы полиамид, полистирол, полипропилен
• Толщина слоя от 80 мкм
• Скорость сканирования до 5 м/с

• Максимальный размер заготовки 180х180х180 мм
• Тип лазера CO2 (30 Вт)

Перейти к товару

Комплектация

В стандартную комплектацию принтеров ONSINT SM200 и ONSINT SM300 входит:

1. Установка лазерного спекания.
2. Мобильная камера, предназначенная для построения изделий.
3. Установка для постобработки готовых изделий и очистки порошка.
4. Устройство для последующей пескоструйной обработки изделий.
5. Система, предназначенная для очистки устройства от остатков порошкового пластика.
6. Инструмент для удаления загрязнений с защитного стекла.
7. Щипцы для извлечения отпечатанного предмета.
8. Инструменты для загрузки порошка в резервуар.
9. Инструменты для постобработки отпечатанных изделий и удаления порошка.
10. Средства индивидуальной защиты (маска, очки, перчатки).
11. Инструкция по эксплуатации принтера ONSINT SM200 или ONSINT SM300.
12. Руководство пользователя ПО ONSINT Studio.
13. 2 кг порошкового пластика PA12 Print-ready.

Качество печати и примеры изделий

Кому подойдет?

Модели 3D-принтеров ONSINT SM200 и ONSINT SM300 обладают сравнительно небольшими размерами и широким спектром возможностей.

Принтеры этого производителя обладают высокими показателями эффективности, надежностью и низкой ценой, что делает их популярными везде, где необходимо мелкосерийное производство деталей высокого качества.

Устройства подойдут для использования:

• В тех отраслях, где требуются нестандартные изделия со способностью к термоусадке и обладающие повышенной прочностью.
• В ювелирном деле. Мастера могут использовать принтер для отпечатки заготовок для максимально тонких элементов с повышенной детализацией.
• Использовать принтеры ONSINT также могут сотрудники лабораторий и ученые для создания узкоспециализированных изделий для конкретных задач.
• В медицине, в том числе стоматологии, где существует необходимость регулярного создания протезов и имплантов, требующих высокой точности, прочности и надежности.
• Для создания элементов в робототехнике. Детали, отпечатанные на принтерах ONSINT, обладают высокой степенью детализации и могут быть использованы там, где требуются детали с четкими внешними особенностями.

Таким образом, основной целевой аудиторией компании ONSINT стали:

• Специалисты в области архитектуры и инженерных технологий.
• Работники медицины.
• Учреждения, занимающиеся образовательной и научной деятельностью.
• Предприниматели, изготавливающие товары для повседневного потребления.
• Ювелиры и др.

Какие материалы используются?

Наиболее подходящими материалами для печати в принтерах моделей Onsint SM200 и SM300 являются:

• PA11. Материал представляет собой полиамидный порошок, который изготавливается из касторового масла. Изделия, отпечатанные из этого материала, отличаются высокими показателями ударопрочности, гибкостью, пластичностью, изотропностью, а также обладают устойчивостью к воздействию кислот, солей и масел. Этот материал применяется при печати изделий, которые будут использоваться в автомобильной отрасли, аэродинамических компонентах и др. Подходит также для использования в медицине и пищевой промышленности.

• Этот материал способен обеспечить высокое качество тех поверхностей, которые требуют повышенной детализации. Сочетает отличные физические, химические и механические свойства. Используется для печати прототипов, в медицине и для изготовления пищевых изделий.

• TPU-85A. Порошок с мелкодисперсной фактурой, созданный на основе термопластичного уретана. Обладает высокой химической устойчивостью, пластичностью и прочностью. Отлично подходит для изготовления функциональных деталей с высокими требованиями к эластичности.

Инструкция по первоначальной настройке и подготовке к работе

Модели поставляются пользователям в собранном виде, поэтому для того, чтобы начать печать, достаточно распаковать устройство и подключить его к сети.

Перед началом работы следует осмотреть оси, направляющие принтера, а также обследовать камеру, чтобы исключить попадание в нее лишних предметов.

 Важно!  При загрузке порошкового материала в специальный резервуар в обязательном порядке следует использовать средства индивидуальной защиты, поставляемые в комплекте с устройством.

Перед началом печати следует подготовить модель в слайсере ONSINT Studio. Программа максимальна проста в использовании – пользователю достаточно выбрать тип используемого материала и указать параметры желаемого изделия.

После того как модель создана, ее нужно перенести в память устройства с помощью беспроводного интернета или usb-носителя. Затем нажать кнопку Start New Print и выбрать требуемый файл.

 ВАЖНО!  Перед началом печати рекомендуется в течение 2–3 часов прогреть камеру устройства.

Сведения о готовности изделия и процессе печати отображаются на экране принтера. Готовая деталь извлекается специальным приспособлением, после чего отправляется в камеру для постобработки, где остатки порошка с изделия счищаются специальной щеткой. Далее следует этап обработки отпечатанной модели в пескоструйной установке.

SLS- технология, используемая принтерами Onsint, позволяет изготавливать изделия с высокими показателями гладкости поверхности и устойчивостью к ударам и другим механическим воздействиям. Это позволяет успешно применять такие детали в медицине, автомобильной промышленности, инженерии и др. отраслях экономики. Преимуществами принтеров Onsint SM200 и SM300 являются их сравнительно небольшая стоимость, качество и отсутствие необходимости в поддерживающих материалах, что существенно сокращает время обработки отпечатанных изделий.
