3D-принтеры Wanhao D12/230 и D12/300: Обзор бюджетных новинок от китайского производителя

Производитель Wanhao выпустил два новых принтера серии Duplicator — D12/230 и D12/300. Точнее сказать, принтер один, а его вариаций — две. Рассмотрим особенности принятых технических решений, принцип работы изделий, их совместимость с различными пластиками и сферы применения. Расскажем, с каким ПО работает оборудование и как наладить на нем свою первую печать.

О производителе

Wanhao — зарекомендовавший себя производитель 3D-оборудования и аксессуаров к нему, родом из Китая. Компания существует с 2011 года и регулярно работает над производством и улучшением собственных моделей 3D-принтеров. Также производитель занимается выпуском собственных печатных материалов и комплектующих к принтерам.

фото специалистов

Несмотря на постоянное внедрение передовых технологий и улучшение модельного ряда, фирме удается предлагать продвинутое оборудование по весьма демократичным ценам.

Обзор новых 3D-принтеров Wanhao D12/230 и D12/300

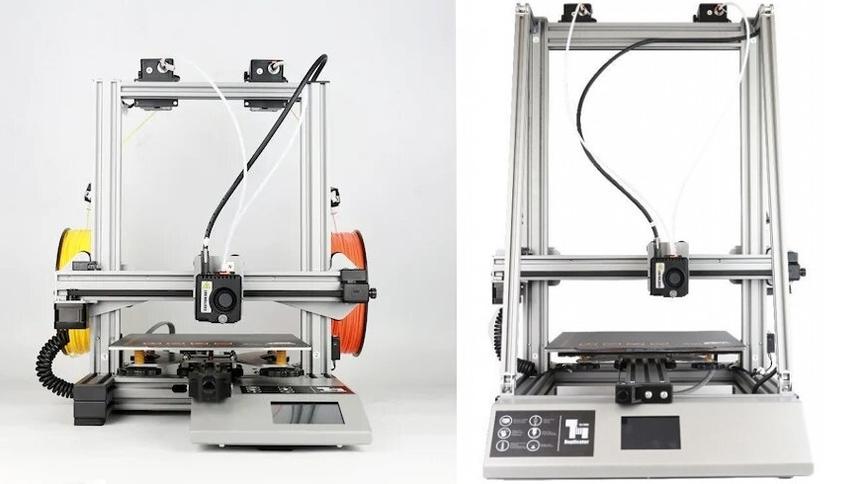

фото 3D-принтеров Wanhao D12/230

Новинки серии Duplicator сохранили важные технические параметры более старых моделей, получив ряд существенных улучшений. Основное различие между аппаратами D12/230 и D12/300 — в размере площади построения.

Описание

Все достоинства, которые так полюбились пользователям предыдущих версий принтеров, сохранились и здесь. Среди них:

большая область построения;
крепко зафиксированная металлическая рама;
датчик, сигнализирующий об окончании или обрыве печатной нити;
рабочая платформа из металла, снабженная гибким магнитным полем и системой подогрева.

Теперь остановимся на наиболее существенных улучшениях, которые были проделаны инженерами Wanhao:

Появилась возможность печатать сразу двумя разными нитями пластика. Причем можно использовать эту функцию как для работы двумя различными цветами, так и для воспроизведения деталей сложной конструкции с растворимыми поддержками.
Установлена печатная головка с двумя экструдерами, которые поддерживают подачу сразу двух филаментов.
Чтобы увеличить крутящий момент, производитель позаботился об улучшении конструкции подающего механизма.
Система охлаждения была модернизирована и улучшена.
На панели управления появился новый пятидюймовый сенсорный экран, с помощью которого стало легче управлять рабочим процессом.
Теперь с принтером может устанавливаться беспроводное соединение через Wi-Fi. То есть появилась возможность дистанционной работы, без непосредственного подключения оборудования к компьютеру.
Добавлена опция по тонкой калибровке натяжения ремней осей X и Y.
Механизм работы оси Z переработан и улучшен. Появилась защелка для дата-кабеля печатной головки.
У сенсора филамента заменена конструкция.
Для удобства пользователя ручки регулировки печатной платформы увеличены.

Благодаря всем внесенным изменениям и усовершенствованиям работа принтера стала куда тише и надежнее.

Основное отличие моделей D12/230 и D12/300 заключается в размере площади построения моделей. У принтера D12/230 область печати составляет 23 × 23 × 25 см, у D12/300 — 30 × 30 × 40 см.

Оба аппарата имеют небольшой вес, меньший «брат» весит всего 8,56 кг, а старший — 13,2 кг. Также меньшая версия работает с MicroSD, а большая — с SD. На этом основные различия заканчиваются.

Обе модели поддерживают форматы трехмерных изображений .obj и .stl — это самые ходовые варианты на рынке 3D-печати. Максимальный показатель температуры платформы составляет 100 °С, а экструдера — 260 °С. Толщина слоя составляет 100 мкм, диаметр сопла — 0,4 мм. Скорость печати может доходить до 150 мм в сек.

Оба принтера имеют весьма демократичную цену, и это при всех их улучшениях и продвинутых функциях.

Обрабатываемые материалы

пластиковые прутки

Оборудование Wanhao D12/230 и D12/300 работает по технологии печати FDM/FFF. Оно совместимо с рядом самых ходовых пластиков, среди них:

PLA. Это биосовместимый, биоразлагаемый и термопластичный материал, созданный на основе молочной кислоты. Его производят из сахарного тростника или кукурузы. Дополнительно для источника сырья применяются соевый белок, кукурузный крахмал, целлюлоза и картофельный крахмал. Преимущество материала заключается в его нетоксичности, большой палитре цветов, стабильности размеров, прекрасном скольжении, экономичном расходе и гладкости напечатанных моделей.
PETG. Материал, который чаще всего применяют для производства пластиковых бутылок. Это очень прочный филамент, при этом он более подвержен царапинам чем, скажем, ABS. Также PETG менее гибок, чем PLA. Вместе с тем он более мягок. То есть его не так-то просто разломать пополам. Материал идеально подходит для печати прочного корпуса, который не сломается.
FLEX. Пластик очень похож на силикон, потому что его основная отличительная черта — гибкость. Из-за этого филамент идеален для печати сувенирной продукции и игрушек для детей. FLEX крайне износоустойчив, его почти невозможно повредить механическими воздействиями. Он прекрасно переносит попадание химических составов, таких как масла, растворители, бензин и прочие подобные агрессивные соединения. Пластик отлично склеивается и имеет высокую ударопрочность.

Основные особенности

фото принтеров

У принтеров есть масса преимуществ и почти нет недостатков. Кратно остановимся на их ключевых положительных сторонах:

Наличие двух экструдеров.
Удобная регулировка печатной платформы.
Большая площадь построения моделей.
Подогрев рабочего стола.
Удобный сенсорный экран управления.
Совместимость с лучшим ПО для работы с трехмерными изображениями.
Поддержка самых популярных форматов 3D-файлов.
Сниженная шумность печати при открытом типе конструкции.
Доступная цена.

Теперь обозначим отрицательные моменты:

Открытый тип конструкции. На модель могут воздействовать различные внешние факторы, пыль и т. п. Также запах пластика во время печати не будет блокироваться.
Невысокая температура экструдера.

Комплектация

фото устройства

Оборудование приезжает к покупателю в следующей комплектации:

аппарат Wanhao Duplicator D12/230, либо D12/300;
комплект инструментов;
держатель для катушки с филаментом;
датчик контроля пластиковой нити;
система подачи печатного материала;
кабель для подключения к сети;
USB-шнур;
шпатель;
прибор для прочищения сопла;
печатающая головка;
карта памяти SD, либо MicroSD;
инструкция по использованию.

Примеры изделий

Основная привлекательная особенность новых моделей — возможность печатать сразу двумя цветами. Посмотрим на примеры изделий, выполненных по новой технологии:

фигурка льва

Как видно, качественно производить модели даже с небольшими разноцветными деталями принтеру вполне по силам.

разноцветные шахматные фигурки

Принтер справляется с построением даже самых сложных и нестандартных деталей.

пример печати

Какое ПО используется?

скриншот ПО

Для моделей D12/230 и D12/300 используется три варианта софта. Рассмотрим каждый из них подробнее.

Cura 3D

«Кура» — слайсер-утилита для 3D-принтера. Принцип действия следующий: берется модель и нарезается на несколько слоев для получения файла на языке G-Code, который содержит в себе коды, понимаемые 3D-принтером.

Cura 3D — программа для генерирования цифровых файлов для 3D-устройств в формате, читаемом аппаратурой 3D-печати. Данный софт обеспечен поддержкой разработчика принтеров Ultimaker.

«Кура 3D» в сравнении с прочим слайсер-софтом воспринимается намного проще, при этом видна некоторая ограниченность функциональных возможностей. Однако расширенные опции здесь имеются — в настройках программы скрыта вся функциональная база, которая может потребоваться при моделировании.

Если же требуется более простой набор опций: печать, изменение качества и скорости, то искать их не придется. Они находятся на видном месте и готовы к работе.

Кура предназначена для конвертации 3D-файла в STL и OBJ форматы, понимаемые программным обеспечением принтера. Устройство, работающее по методу FFF (Fusedfilamentfabrication — наплавка расплавленной нитью), создает объект при помощи послойной печати. Утилита разделяет модель на слои, выкладываемые на рабочем столе, и генерирует последовательный алгоритм для 3D-устройства, как это должно происходить — послойно.

Cura 3D — мультиплатформенный инструмент. Он работает на операционных системах Windows, Linux и macOS. Любая версия доступна для скачивания с официального сайта Ultimaker.

Repetier-Host

«Репитер-хост» может восприниматься как аналог сласейра наподобие Cura, однако принцип работы у нее иной. Утилита представляет собой программную оболочку по приготовлению 3D-объекта в печать. Слайсер же — это самостоятельная программа для послойного разделения, которая может использоваться в тандеме с Repetier-Host.

Программа снабжена внушительным списком функций, соответственно, она ориентирована на продвинутого пользователя. Присутствует русификация, за счет чего сложность взаимодействия с данным софтом значительно уменьшается.

Программа уже изначально русифицирована, что кардинально снижает трудность работы с ней. Софт доступен для бесплатного скачивания. Инсталляция — стандартная процедура.

Simplify3D

«Симплифай» — это не отдельный слайсер, а программа, сочетающая в себе комплекс решений. Она способна заменить множество приложений для 3D-принтеров, так как с ее помощью можно проводить следующие манипуляции с моделью:

импортирование и экспортирование;
нарезка и слайсинг;
отправка в печать в короткие сроки.

Данная утилита отлично подходит как для начинающих, так и для профессиональных операторов 3D-устройств. С ее помощью новички смогут понять основные этапы трехмерной печати, а для опытного пользователя она станет повседневной программой для быстрого и надежного запуска модели в изготовление.

Simplify3D входит в список лучшего программного обеспечения для FDM-принтеров, по мнению онлайн-ресурса All3DP и популярного ютуб-канала Maker`sMuse.

Программа снабжена доступом к дата-базе профилей, в которой имеется большая часть существующих аппаратов, при этом она не перестает пополняться. Более точный список можно найти на ресурсе утилиты. По утверждению разработчика, «Симплифай» совместима с 95 процентами принтеров.

Simplify3D способна не только импортировать модель, но и проводить его оптимизацию и изменение. ПО оснащено инструментарием для осуществления анализа и восстановления объекта, правки погрешностей STL-файлов и запуска модели в производство. Здесь доступна быстрая обработка наиболее «тяжелых» и сложных файлов формата 3MF, STL и OBJ. Настройка слоев, экструдеров, нагрева, охлаждения и выбора варианта заполнения доступны на любом этапе до печати.

Кому подойдет?

фото устройства

Большая площадь построения подойдет для создания массивных предметов. С помощью принтеров можно печатать разного рода пластиковую тару — бутылки, контейнеры, вазы, миски и прочую утварь. Совместимость с пластиком FLEX позволит наладить производство различных детских игрушек, фигурок, большого ассортимента сувенирной продукции.

Работа с экологически чистым пластиком PLA поможет создавать безвредную для окружающей среды упаковку, одноразовую посуду, средства для личной гигиены. Также можно печатать биоразлагаемые пакеты для супермаркетов.

Еще одна сфера применения — медицина. Можно создавать хирургические штифты и нити.

Инструкция по первоначальной настройке и подготовке к работе

Для начала первой работы понадобится провести несколько манипуляций с конструкцией самого принтера, для этого потребуется подключить второй экструдер:

Возьмите экструдер Е2 и установите его на противоположной стороне от экструдера Е1, закрепив его в алюминиевом слоте и прикрутив винт по часовой стрелке.
Вставьте провод J в соединительную розетку.
Установите держатель для пластиковой нити на левой стороне конструкции, затянув гайку до упора. Далее установите два болта М3×6 с прилегающими блоками.
Вставьте блок с правой стороны изделия в слот из алюминия и закрутите болты для его фиксации.
Установите датчик для контроля нити пластика на шарнир при помощи болтов М3×6. Далее установите карданный шарнир на держатель филамента с помощью болтов М3×6.
Вставьте трубку для подачи нити в отведенный для нее отсек и закрепите оранжевый ограничитель, защищающий трубку от выпадения.
Подключите провод N к соединительной панели.
Когда второй экструдер будет установлен и оставшаяся конструкция полностью собрана, можно переходить к печати трехмерных моделей.

Подробная инструкция по вводу изделия в эксплуатацию поставляется вместе с принтером. Также в электронном виде все мануалы по настройке и печати доступны на сайте производителя Wanhao.

По итогу рассмотрения работы принтеров Wanhao Duplicator D12/230 и D12/300 можно сказать следующее:

Оборудование хоть немного и увеличилось в цене, зато приобрело ряд дополнительных улучшений, которые делают их достойной заменой более ранних версий аппаратов от Wanhao.
Конструкция изделий стала более удобной и надежной.
За счет своей простоты и продвинутого функционала изделия подойдут как для новичков, так и для специалистов по 3D-печати.
Компания идет навстречу своим потребителям и каждый раз при выпуске новых моделей учитывает пожелания покупателей, что и произошло с принтерами 230 и D12/300.
