3D-сканер 3SHAPE TRIOS 3 Mono Pod – новое слово в стоматологии

Удобный и небольшой интраоральный 3D-сканер 3SHAPE TRIOS 3 Mono Pod, разработанный датскими инженерами корпорации 3Shape, уже несколько лет успешно используется при сканировании межзубных пространств, отдельных зубов, ротовой полости, десен и прочих мест, в которые планируется установить импланты. Сканер безопасен для пациентов, а врачам помогает повысить эффективность и точность рабочего процесса. Устройство выпускается в двух комплектациях: с рукояткой и без нее. Мы подготовили полный обзор на самый компактный и современный 3D-сканер для стоматологов – SHAPE TRIOS 3 Mono Pod.

• Обзор 3D-сканера 3SHAPE TRIOS 3 Mono Pod
  • Описание 3D-сканера 3SHAPE TRIOS 3 Mono Pod
  • Основные преимущества и недостатки
  • Комплектация 3SHAPE TRIOS 3 Mono Pod
• Кому подойдет?
• Примеры сканирования
• Используемое программное обеспечение
• Инструкция по первоначальной настройке и подготовке к работе

Обзор 3D-сканера 3SHAPE TRIOS 3 Mono Pod

Описание

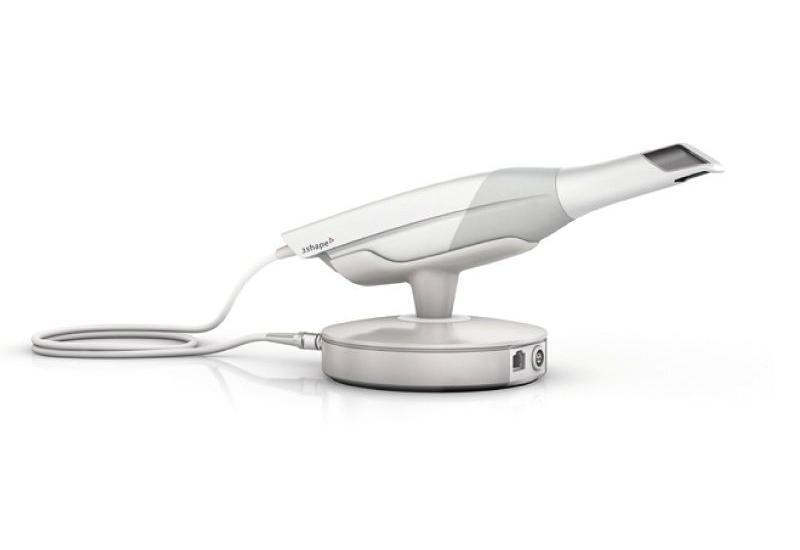

 3D-cканер SHAPE TRIOS 3 Mono Pod  представляет собой небольшую объемную ручку, чем-то напоминающую полимеризационную стоматологическую лампу. Прибор обладает компактными габаритами (42 × 274 × 120 мм) и небольшим весом (373 г). Стоматологи отмечают удобство в использовании SHAPE TRIOS 3 Mono Pod: беспроводной сканер легко ложится в руку, его легко перемещать и вращать во всех направлениях, но главное, что он позволяет сканировать ротовую полость под любым углом.

Если во время рабочего процесса у врача возникнет необходимость отключить прибор, а затем возобновить работу с той же точки, сканер с легкостью справится с задачей без потери качества сканирования.

 Обратите внимание!  Сканер SHAPE TRIOS 3 Mono Pod не причиняет дискомфорта пациенту. Он полностью безопасен.

Ортодонты и зубные техники уже успели оценить способность сканера моментально определять окклюзии и регистрировать форму прикуса. В первую очередь это удобно для пациента: в отличие от снятия традиционных слепков челюсти, 3D-сканирование производится моментально и не причиняет дискомфорта. Стоматологам сканер дает возможность сохранить модель зубного ряда без создания гипсового оттиска.

Отсканированные файлы сохраняются в двух форматах: DCM и STL. Для последующего редактирования снимки можно импортировать в сторонние приложения. Об этом мы расскажем немного позже.

Еще одна важная функциональная особенность SHAPE TRIOS 3 Mono Pod состоит в том, что сканер умеет архивировать клинические случаи, позволяя экономить не только время, но и рабочее пространство.

Сканеры Trios 3 Mono гарантируют такую же высокую скорость, документально подтвержденную точность и комфортную эксплуатацию, как и остальные интраоральные сканеры бренда TRIOS. Единственное отличие линейки Mono состоит в том, что сканеры этой модели предоставляют цифровые изображения в монохромном режиме, то есть снимки получаются черно-белыми. Для многих стоматологов и ортодонтов это не является недостатком, а производитель компенсирует лояльность клиентов существенной разницей в цене: монохромные сканеры стоят на 40 % дешевле, чем их цветные аналоги.

 Важно!  Сканирование занимает всего 2–3 минуты.

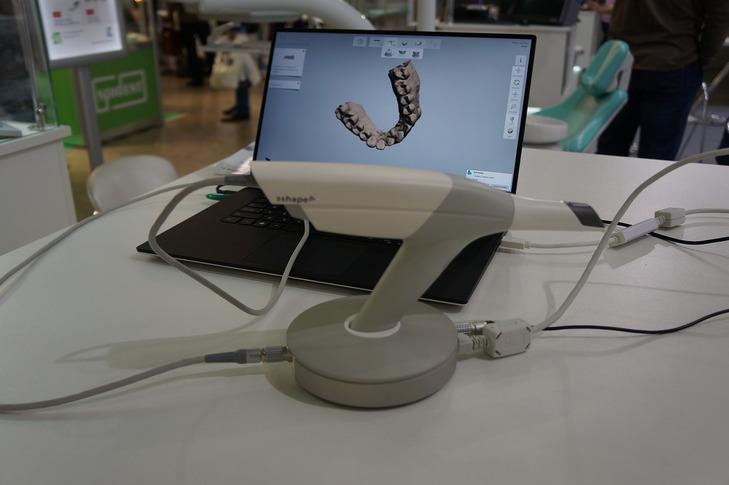

Сканеры SHAPE TRIOS 3 конфигурации Pod являются самыми компактными на рынке стоматологических 3D-сканеров. Устройство представляет собой только сканер и небольшую подставку, которая необходима для соединения сканера с компьютером через USB-разъем. На наш взгляд, эту компактную линейку оценят стоматологические клиники и частные врачи, располагающие ограниченным пространством, а также работающие в нескольких кабинетах.

Небольшие габариты устройства позволяют свободно его перемещать, подключать к разным компьютерам и даже перевозить между клиниками. Кроме того, сканер станет идеальным учебным пособием для студентов стоматологических университетов.

Основные преимущества и недостатки

Монохромные сканеры SHAPE TRIOS 3 Mono Pod обладают следующими преимуществами:

• Эргономичная форма, высокая скорость и компактные насадки позволяют работать с максимальным комфортом. Процесс не доставит неудобств ни стоматологу, ни его пациентам.
• Существенная экономия времени. В отличие от традиционного снятия гипсовых слепков челюсти, которое занимает много времени, 3D-сканирование позволяет сделать этот процесс практически моментальным, позволяя стоматологу принять большее количество пациентов.
• Высокая цифровая точность и исключение недочетов ручных операций позволяют свести вероятность врачебных ошибок к минимуму.
• Легкость снятия оттисков за один прием. В отличие от устаревших методов, 3D-сканирование позволяет провести нужные манипуляции за один прием без необходимости повторного снятия оттисков.
• Даже в монохромной съемке оптическое секционирование позволяет получить максимально точные параметры зубов, а также информацию об их цвете, поверхности и текстуре. Это позволяет врачам проводить дальнейшую работу с гипсовым слепком, без проблем определяя правильность прикуса и подбирая цвет зубных имплантов.
• Экономия материалов. Работа с Mono Pod существенно сокращает затраты на расходные материалы и время изготовления имплантов или протезов.
• Программное обеспечение, поставляемое в комплекте со сканером, позволяет фиксировать паузы в работе, возобновляя процесс с момента остановки, а также гарантирует бесперебойную и легкую работу. Как мы уже говорили, полученные файлы сохраняются в формате STL и DCM. В дальнейшем они передаются на компьютер через USB-порт.

Таким образом, с помощью сканера SHAPE TRIOS 3 Mono Pod предоставляемые стоматологические услуги будут наивысшего качества.

К недостаткам сканера можно отнести:

• Невозможность сканирования корней зуба и других невидимых областей, например, скрытых десной.
• Невозможность сканирования при кровотечении. Например, если на зуб попала кровь, эта область автоматически затемнится, и сделать снимок уже не получится.

Как мы видим, преимуществ у внутриротового 3D-сканирования намного больше, чем недостатков.

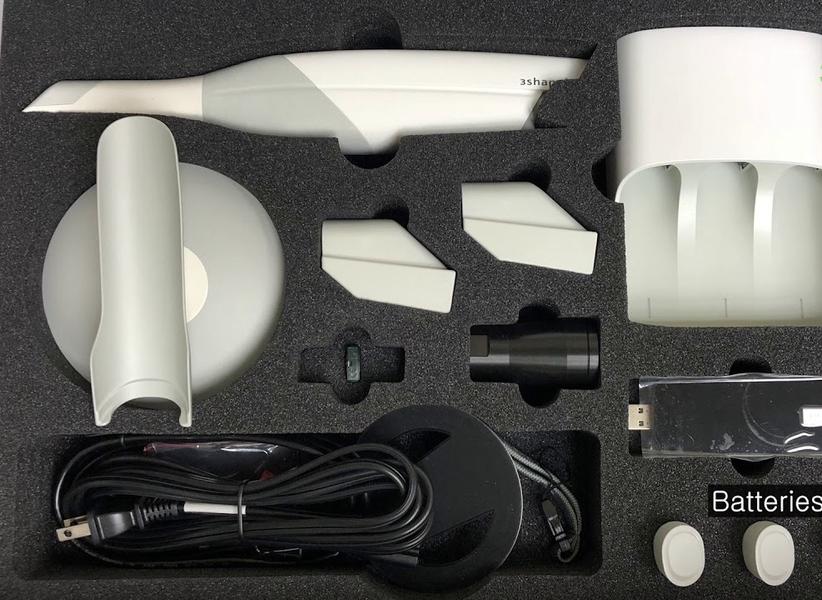

Комплектация

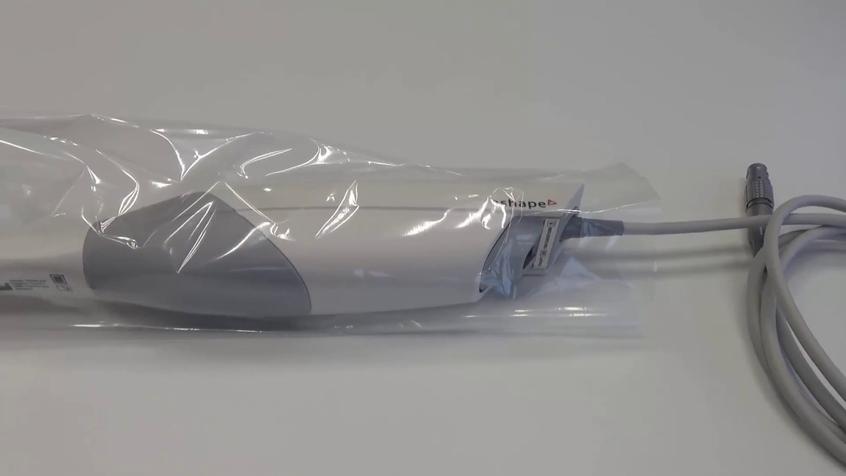

Сканер поставляется собранным в небольшой однотонной коробке.

Устройство комплектуется следующим образом:

1. Кабель питания – 1 шт.
2. Сетевой адаптер – 1 шт.
3. Соединительный кабель (1 метр) – 1 шт.
4. Адаптер для подключения (USB-Ethernet) – 1 шт.
5. USB-ключ с программным обеспечением – 1 шт.
6. Насадки для сканирования, включая 5 зеркал – 5 шт.
7. Защитная насадка – 1 шт.
8. Насадка для калибровки сканера – 1 шт.
9. Инструкция по эксплуатации и документация.

Кому подойдет?

3D-сканер 3SHAPE TRIOS 3 Mono Pod широко используется в сфере стоматологии. Устройство позволяет получать точные снимки ротовой полости для дальнейшего изготовления протезов, имплантов, виниров, а также для лечения зубов.

Внутриротовой сканер подойдет как частым стоматологам, так и крупным клиникам. Кроме того, его функциональные качества оценят зубные техники и ортодонты.

Например, стоматологи смогут провести сканировать ротовую полости пациентов, чтобы обнаружить кариес и прочие повреждения зубов даже в самых труднодоступных местах.

Если пациенту требуется имплантация зубов либо изготовление протезов, сканер поможет получить максимально точный снимок ротовой полости.

Благодаря небольшим габаритам устройство станет незаменимым помощником для врачей, работающих в условиях ограниченного пространства. Кроме того, сканер удобно переносить из кабинета в кабинет.

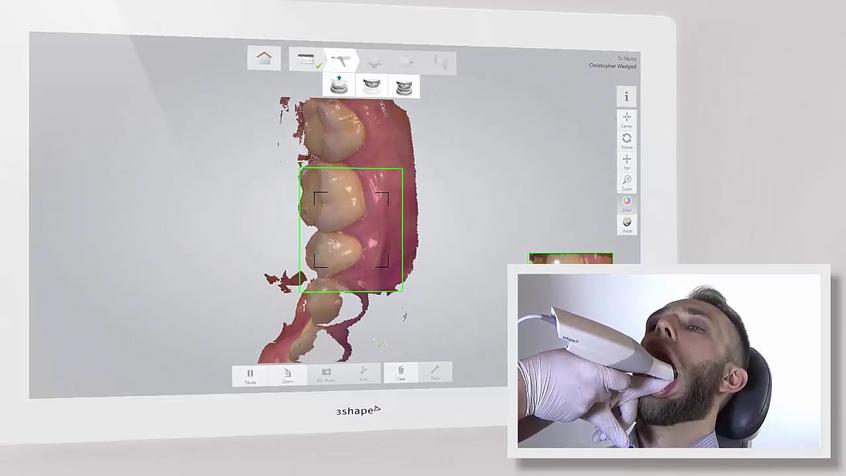

Примеры сканирования

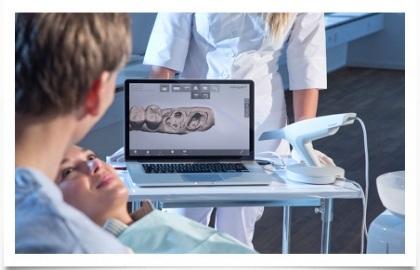

Например, стоматологу требуется установить два зубных импланта. Для того чтобы определить точные характеристики зубов, а также выяснить, в каком состоянии находится десна после удаления зубов, потребуется всего пара минут. За это короткое время устройство отсканирует ротовую полость и предоставит качественное и точное изображение. Даже несмотря на то, что снимок будет получен в черно-белом варианте, врач сможет провести оценку исследуемой области.

Стоматолог может воспользоваться трехмерным сканером для изготовления керамических зубов, коронок, зубных протезов, брекетов или виниров. Кроме того, сканирование упростит процедуру лечения. Само сканирование абсолютно безопасно и безболезненно для пациента.

С помощью внутриротового сканера можно сразу сканировать необходимую область и сразу же получить трехмерную модель зубов. Таким образом, с помощью SHAPE TRIOS 3 Mono Pod производится сканирование зубов вместо традиционного снятия слепков.

Если врач работает с интраоральным сканером и отсканировал полость рта пациента, то он может сразу же отправить снимок своему зубному технику или в компанию, которая производит элайнеры либо виниры.

Таким образом, существенно сокращается время ожидания для пациента.

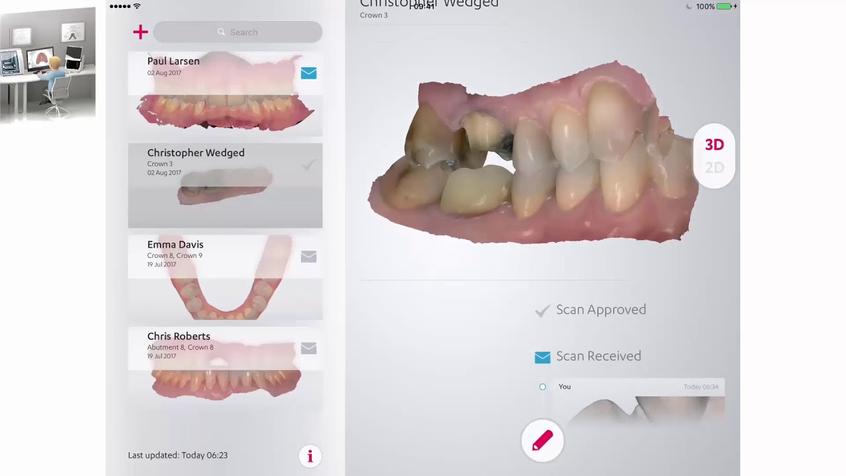

Используемое программное обеспечение

Сканер использует лицензионное программное обеспечение TRIOS® для создания цифровых оттисков с интегрированным интерфейсом 3Shape Communicate™.

Инструкция по первоначальной настройке и подготовке к работе

После того как пользователь распаковал коробку со сканером, ему предстоит подготовить его к работе. Предлагаем использовать пошаговую инструкцию, которая поможет не только подключить устройство, но и уверенно им управлять:

1. Собираем сканер: в заднюю сторону подставки подключаем сам сканер. В оставшиеся два разъема подключаем кабель питания и кабель, соединяющий устройство с ноутбуком.
2. Включаем блок питания в сеть.
3. Соединяем сканер с ноутбуком.
4. Сканер собран.
5. Переходим к подключению программы: вставляем флешку с ПО и запускаем приложение 3Shape.
6. Выбираем пользователя.
7. Входим в программу.

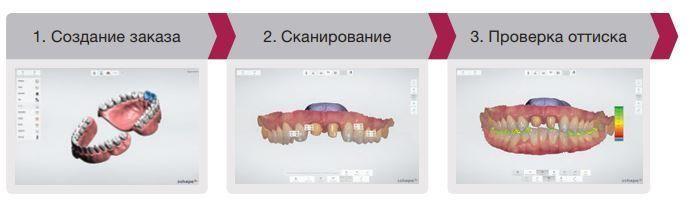

8. Заводим карту пациента: вводим имя, фамилию, дату рождения и прочие данные.
9. При каждом новом сканировании создаем новый сеанс.
10. Выбираем зубы, с которыми предстоит работать.
11. Определяем вид работы (накладки, коронки, виниры, временные коронки).
12. Выбираем материал.
13. Переходим к сканированию: нажимаем на иконку.
14. Меняем транспортировочную насадку на насадку для сканирования.
15. Сканируем, начиная с нужной челюсти и плавно переходя к слизистой, щечной области и пр.
16. Сканирование завершено.
17. Отмечаем в программе рабочий зуб.
18. Переходим к сканированию другой челюсти.
19. Сканируем прикус.
20. Компьютер и программа сами сопоставляют полученные данные.
21. Производим оценку скана.
22. Отправляем снимок в лабораторию через интерфейс ПО.

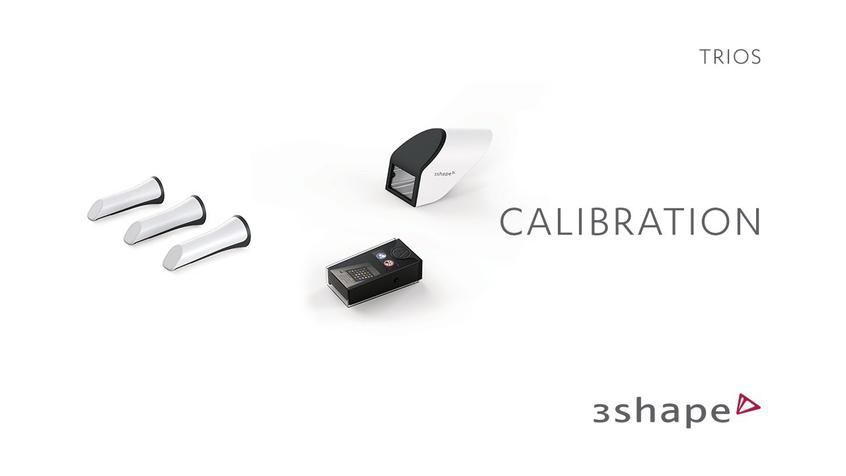

Калибровку проводим не реже, чем 1 раз в неделю. Для этого:

1. Снимаем транспортировочную накладку, устанавливаем калибровочную.
2. Переходим в настройки.
3. Выбираем «Сканирование».
4. Нажимаем «Калибровать».
5. Сканер должен находиться в неподвижном положении.
6. Калибровка завершена.

Когда снимок придет в лабораторию, еще раз оцениваем качество скана, рассматриваем снимок и приступаем к изготовлению нужной модели.

3D-сканер 3SHAPE TRIOS 3 Mono Pod, разработанный датскими инженерами корпорации 3Shape, обладает множеством неоспоримых преимуществ, за которые его ценят современные стоматологи, ортодонты и зубные техники. Сканер позволяет получать монохромные снимки. Для 3SHAPE TRIOS 3 Mono Pod характерны:

• Высокая точность результатов.
• Интуитивно понятное управление.
• Высокая скорость сканирования.
• LED-технология оптического секционирования.
• Современное лицензионное программное обеспечение TRIOS.
• Автоматическое определение даже мельчайших повреждений на зубах и эмали.
• Возобновление сканирования с точки остановки без потери качества.
• Регистрация прикуса.
• Архивирование данных.
• Возможность заводить карточки пациентов и многое другое.

Несмотря на множество преимуществ, устройство имеет и недостаток, такой как невозможность сканирования скрытых либо кровоточащих областей.

Сканер 3SHAPE TRIOS 3 Mono Pod выполнен в виде объемной ручки. Устройство обладает компактными габаритами и небольшим весом. Сканер легко ложится в руку стоматолога, позволяя врачу сканировать ротовую полость под нужным углом, не доставляя дискомфорта пациенту.

Устройство отлично подойдет как частным стоматологам, так и крупным клиникам. Калибровать сканер следует не менее одного раза в неделю. Процесс занимает всего несколько минут.

Датский производитель TRIOS регулярно выпускает насадки нового поколения, способные нагреваться за считанные секунды. Благодаря быстрому нагреву готовность к сканированию достигается мгновенно, продлевая срок службы батареи на 30 %. Недавно производитель выпустил дополнительную специальную насадку, позволяющую обнаруживать межзубный кариес даже в труднодоступных местах. Все наконечники и насадки сканера выдерживают обработку в автоклаве.

На наш взгляд, внутриротовой сканер 3SHAPE TRIOS 3 Mono Pod является одним из самых перспективных приборов для современных стоматологов. Без 3D-моделирования зубов в настоящем и ближайшем будущем просто не обойтись, поэтому уже сейчас мы рекомендуем приобрести сканер врачам, желающим идти в ногу со временем, повышая качество и, соответственно, стоимость своей работы.

Снятие оттисков еще никогда не было таким простым и быстрым: Mono Pod позволяет получить снимок практически мгновенно, минимизируя неприятные ощущения у пациентов.

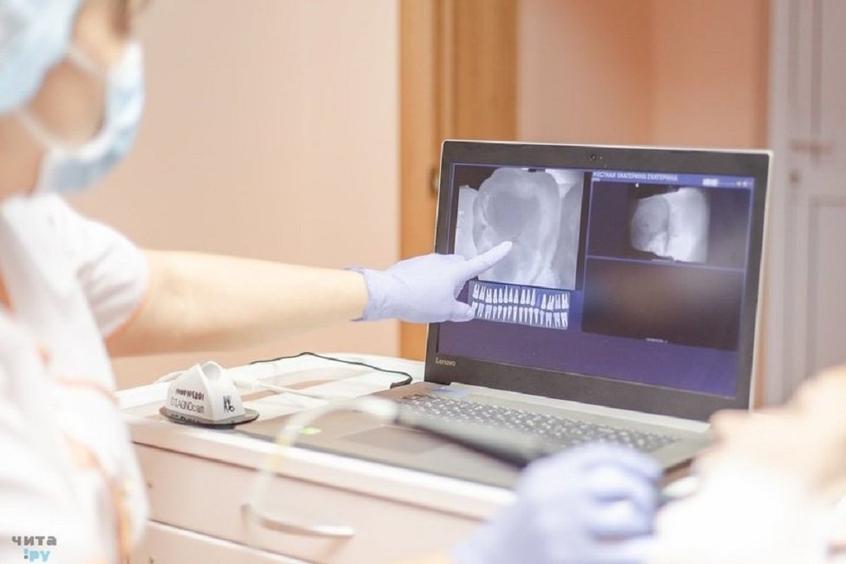

Врачи, использующие сканер, отмечают, что когда пациенты видят свою клиническую картину на экране, они более охотно соглашаются пройти предложенное лечение.
