AutoScan DS-EX – настольный 3D-сканер нового поколения от компании Shining

3D-сканер Shining 3D AutoScan DS-EX – прибор китайского производства, выпущенный на рынок в 2018 году и совершивший переворот в стоматологической отрасли. Рассмотрим его особенности, сферу применения, преимущества и недостатки, правила настройки и использования.

• Обзор 3D-сканера Shining 3D AutoScan DS-EX
  • Описание 3D-сканера Shining 3D AutoScan DS-EX
  • Плюсы и минусы Shining 3D AutoScan DS-EX
  • Комплектация
• Кому подойдет дентальный сканер?
• Примеры сканирования
• Используемое программное обеспечение
• Инструкция по первоначальной настройке и подготовке к работе
• Заключение

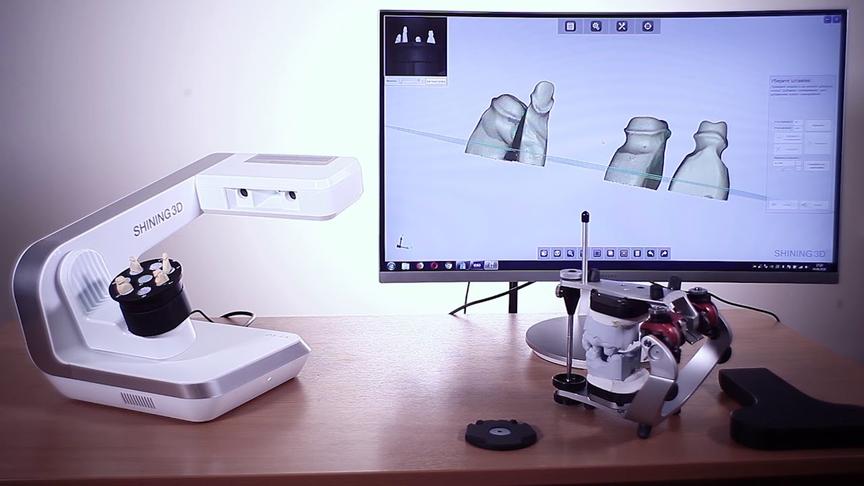

Обзор 3D-сканера Shining 3D AutoScan DS-EX

Компания Shining 3D появилась в 2004 году, а спустя десять лет завоевала признание международного сообщества. Приборы, выпускаемые китайской компанией, отличаются лаконичностью, современным дизайном и высоким качеством.

 3D-сканер Shining 3D AutoScan DS-EX  – современный прибор с открытой архитектурой, которая дает возможность модернизировать модель с минимальными затратами. Реализованные производителем технологии позволяют сканировать и обрабатывать изображения на любом компьютере, подключенном к единой локальной сети клиники.

Описание

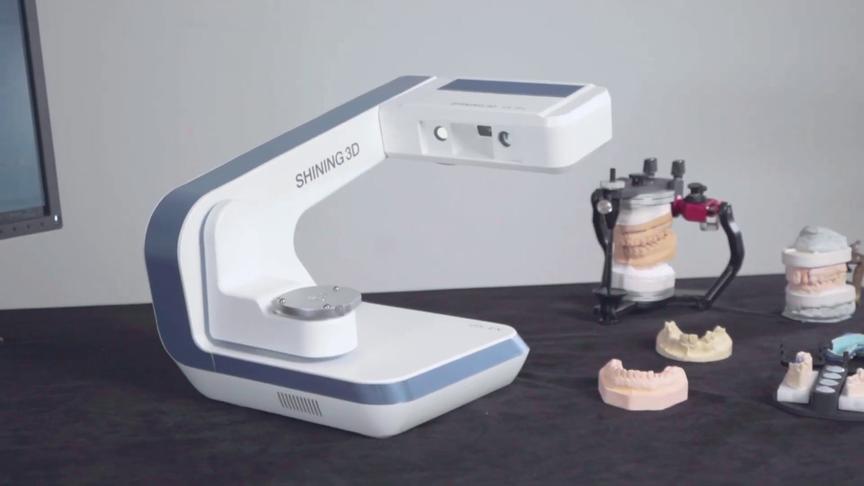

Shining 3D AutoScan DS-EX – усовершенствованная модель сканера предыдущего поколения Einscan SE. В новом оптимизированном приборе сохранены принцип работы и конструкция. Вместе с тем в два раза увеличены точность и скорость сканирования.

Передняя сторона устройства оснащена двумя камерами с разрешающей способностью 2 Мп и объективом проектора, который подсвечивает область сканирования во время работы. Источник света безопасен для глаз пользователя.

AutoScan DS-EX работает в двух режимах – автоматическом и ручном.

Автоматическое сканирование доступно:

• для объектов весом до 5 кг;
• длиной не больше 25 см;
• светлых матовых моделей с простой геометрией.

При сканировании в авторежиме объект размещают на поворотном столике с маркерами. Столик перемещает модель в заданном темпе, камера сканера делает необходимое количество снимков.

 Важно!  Для автоматического сканирования блестящих или темных объектов применяют специальный матирующий спрей. Его наносят равномерно по всей поверхности, чтобы качество изображения было высоким.

Ручное сканирование предназначено для громоздких объектов или моделей со сложной геометрией. При этом сканер устанавливают на специальный штатив, объект размещают в поле видимости камер на ровную горизонтальную поверхность и поворачивают вручную.

3D-сканер Shining 3D AutoScan DS-EX – устройство с открытой платформой, которая упрощает сканирование. На прибор можно устанавливать дополнительные модули для расширения его функциональных возможностей.

 Важно!  3D-сканер Shining 3D AutoScan DS-EX подходит для технически неподготовленных пользователей благодаря простоте использования и управления.

AutoScan DS-EX – многофункциональный стоматологический сканер, предназначенный для сбора данных о состоянии ротовой полости, подготовки к имплантации, ортодонтическим процедурам и восстановлению зубов.

Модель подходит для крупных стоматологических и зуботехнических центров и лабораторий, поскольку снижает нагрузку специалистов и увеличивает проходимость пациентов.

В AutoScan DS-EX реализованы новейшие технологии и собственные разработки компании Shining 3D. Это позволило существенно сократить время на сканирование. Например, создание развертки одной челюсти занимает не более 12 секунд. Весь процесс сканирования ротовой полости вместе с монтажом изображения не превышает полутора минут.

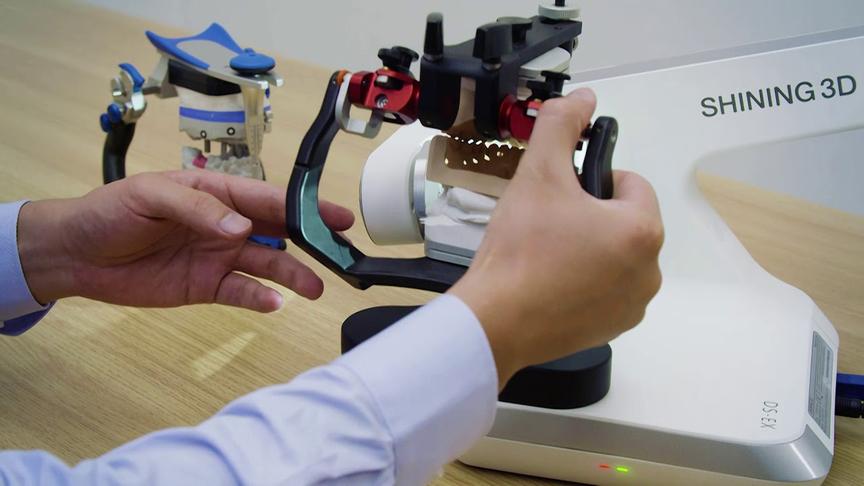

В AutoScan DS-EX предусмотрено два режима сканирования артикулятора – статический и динамический. Во втором случае достигается большая точность окклюзии при сборе данных со всей челюсти.

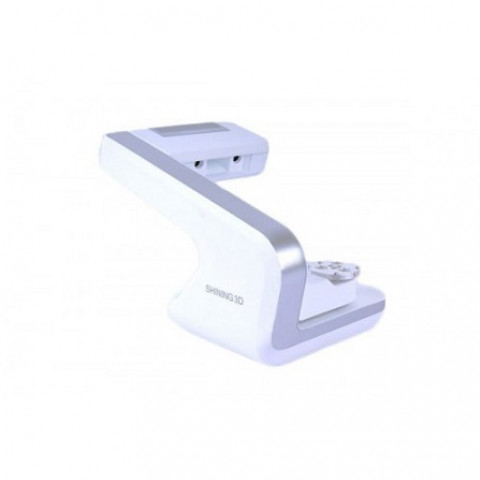

3D сканер Shining 3D AutoScan DS-EX

• Операционные системы Windows 7, 8, 8.1, 10
• Рабочая температура от 10°С до 30°С
• Электропитание DC 24 В
• Форматы файлов STL, OBJ
• Размеры, мм 260х270х420
• Вес, кг 5

• Зона сканирования 100х100х75 мм
• Интерфейс USB 3.0
• Разрешение камеры 1,3 Mp
• Специализация Стоматология;Образование
• Точность сканирования ≤15

Перейти к товару

 Важно!  3D-сканер Shining 3D AutoScan DS-EX в стоматологических кабинетах, лабораториях снижает нагрузку врачей, экономит время и минимизирует затраты на производство моделей и слепков.

Плюсы и минусы

AutoScan DS-EX обладает следующими преимуществами:

• компактность и современный дизайн;
• открытая архитектура, позволяющая расширять функционал прибора с помощью дополнительных модулей;
• высокая точность и скорость сканирования;
• модульная система;
• все протоколы сканирования;
• хорошая комплектация;
• совместимость с большинством 3D-принтеров;
• небольшой вес;
• невысокая стоимость;
• сканирование слепков любой сложности и оцифровка текстур, цветное изображение;
• максимально возможные функции для работы зуботехнических лабораторий и стоматологических центров.

 Важно!  Использование 3D-сканера Shining 3D AutoScan DS-EX в стоматологических кабинетах в несколько раз повышает их эффективность: увеличивается поток посетителей, снижаются экономические издержки.

Недостатки прибора:

• ограничения на размер и вес объекта для автоматического сканирования;
• жесткие требования к комплектации ПК.

Комплектация

AutoScan DS-EX поставляется в следующей комплектации:

• сканер в сборе, упакованный в толстую пленку и пенополистирол;
• USB-кабель для коммутации сканера и компьютера;
• блок питания;
• набор инструментов для периодического технического обслуживания и ремонтных работ;
• электронный ключ для активации программного обеспечения;
• калибровочная пластина;
• пять крепежных конструкций для моделей: отдельно для сканирования дуги, челюстей в прикусе, загипсованных в артикулятор моделей, верхней и нижней челюсти по отдельности, слепков;
• адаптер для сканирования в артикуляторе;
• адаптер высоты для калибровки и сканирования штампиков.

 Важно!  Инструкция по эксплуатации прибора входит в комплект. В ней очень подробно освещены все вопросы использования сканера, в частности, правила применения крепежных конструкций для различных моделей.

Кому подойдет?

Несмотря на то что производитель создавал AutoScan DS-EX для стоматологических клиник, его применяют и в других отраслях, а также в домашнем использовании.

Стоматологи с помощью прибора могут:

• сканировать и создавать модели зубов, челюстей;
• проводить подготовительные операции перед протезированием: сканировать слепки, импланты, протезы, штифты;
• создавать модели для ортодонтии.

В домашних условиях сканер применяют для сканирования небольших деталей, предметов с целью дальнейшей 3D-печати и ремонтных работ.

Дизайнерские и рекламные студии применяют дентальный AutoScan DS-EX для работы с моделями, которые нужны для изготовления небольших серий: промоматериалы, сувениры, детали инсталляций.

Примеры сканирования

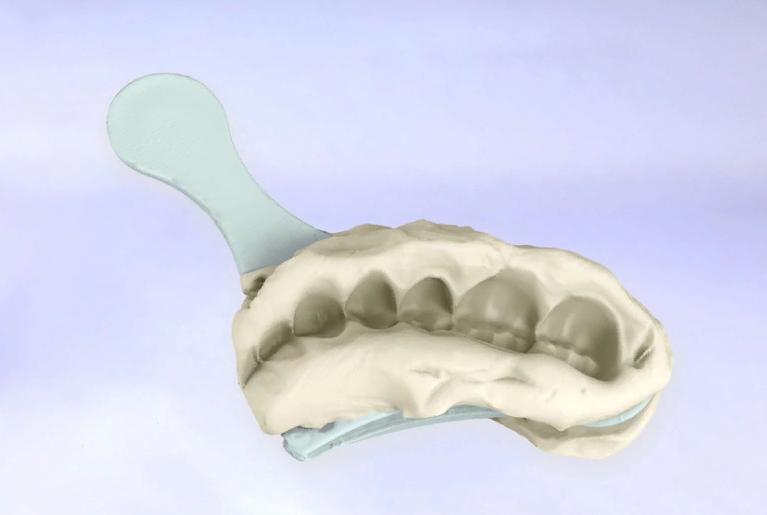

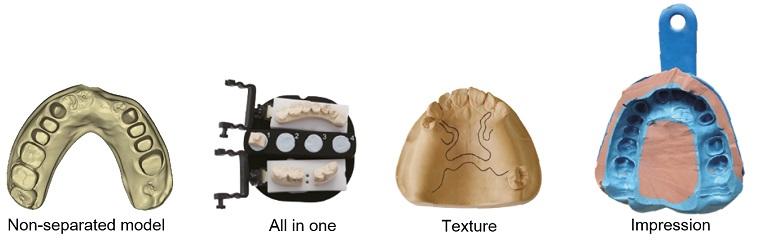

AutoScan DS-EX способен сканировать большинство необходимых стоматологам моделей:

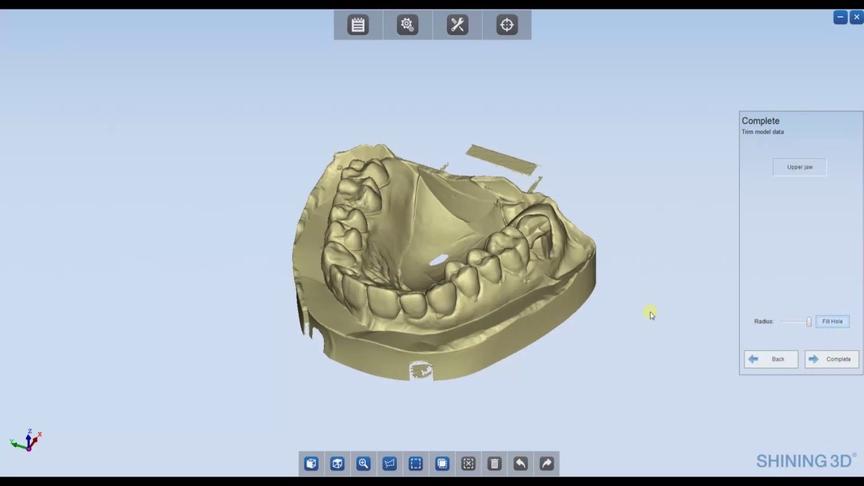

Идеально отсканированная с высокой точностью нижняя челюсть:

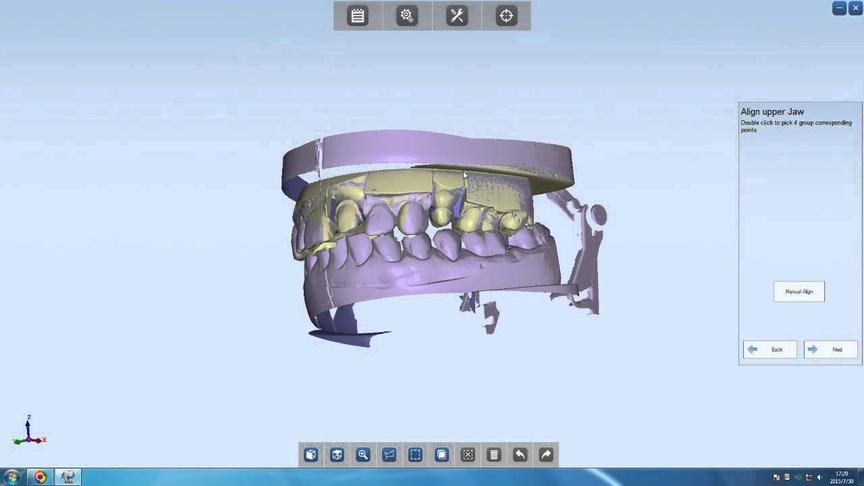

Сканирование прикуса с выделением цветом смыкания зубов:

Примеры построения изображений для последующей 3D-печати:

AutoScan DS-EX удобен в работе и не требует специальных технических знаний и навыков.

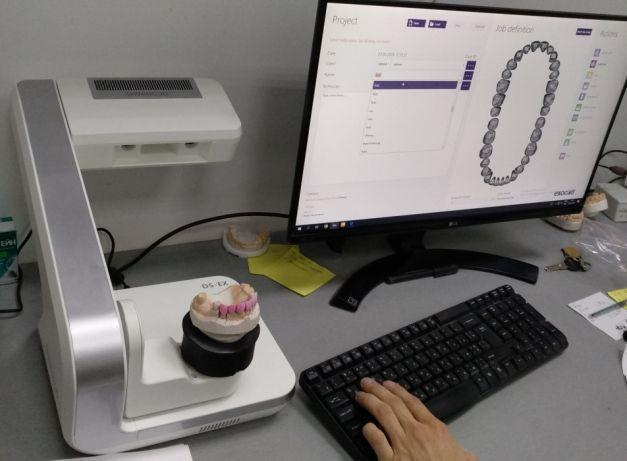

Используемое программное обеспечение

Софт поставляет производитель. Программа носит название Dental Manager и разработана специально для сканера AutoScan DS-EX. Помимо указанной, пользователь может применять еще две программы обработки изображений:

• DentalDB;
• DentalScan.

При этом процесс сканирования не отличается во всех трех случаях.

Новая модель может быть создана из трех разных меню: дентальное сканирование, интраоральное или клинический режим.

Dental Manager обладает интуитивно понятным интерфейсом, сохраняет пользовательские настройки и может работать с сетью компьютеров. ПО интегрировано с облачным хранилищем для удобства обмена данными между врачами, клиникой, лабораторией, пациентом и зубным техником.

DentalScan содержит всего четыре вкладки рабочего стола: новый файл, настройка, техническое обслуживание, калибровка. При создании нового файла пользователь может вводить данные вручную или выбирать нужное из выпадающих списков.

Программа проводит сканирование в следующих опциях:

• разборная, неразборная модель, слепок, отдельный штампик;
• окклюзия: сканирование слепка в прикусе;
• реставрация и диаграмма положения зуба: коронка, понтик, вкладка, накладка, абатмент.

 Важно!  С помощью функции «Предварительный просмотр» пользователь может проверить и отредактировать модель в созданном файле.

Минимальные системные требования:

• компьютер или ноутбук только на базе процессора Intel не меньше i5;
• оперативная память не менее 8 гигабайт;
• видеокарта только Nvidia GTX640/750 или лучше;
• 2 USB-порта: подключение сканера только через порт USB 3.0, второй порт – для ключа;
• ОС Windows 7, 8, 10 (только 64 бит).

 Важно!  Подключение 3D-сканера Shining 3D AutoScan DS-EX к компьютеру другой конфигурации может привести к выходу прибора из строя и отказу производителя от гарантийных обязательств.

Инструкция по первоначальной настройке и подготовке к работе

Согласно техническому руководству, подготовку к работе с AutoScan DS-EX начинают с установки ПО:

1. Вставить флэш-накопитель в USB-порт и сохранить содержимое на жестком диске ПК.
2. Подключить сканер к ПК и включить его.
3. Установить ПО с помощью «Мастера установки».

Второй этап – калибровка прибора. Перед запуском процедуры нужно проверить в «Диспетчере устройств» корректность установки сканера.

Запуск калибровки:

1. Установить платформу на поворотный стол.
2. Запустить ПО DentalScan.exe.
3. В верхнем меню нажать кнопку «Калибровать».
4. Запустить программу Dental Meneger.exe, нажать «Калибровать».
5. Сверить серийный номер калибровки в ПО с номером на задней поверхности платформы и нажать «ОК».
6. После завершения процесса появится сообщение «Успешная калибровка».

Если все сделано верно, сканер готов к работе.

 Важно!  При отсутствии сообщения о завершении калибровки необходимо обратиться в службу технической поддержки.

AutoScan DS-EX – современный, стильный, высокоточный настольный сканер китайского производства. Он сочетает в себе лаконичность, удобство, высокую скорость, отличное разрешение, удобство в использовании и невысокую стоимость в данном сегменте.

К недостаткам AutoScan DS-EX можно отнести жесткие требования к конфигурации компьютера и ограничения к объему и весу объекта автоматического сканирования.

AutoScan DS-EX предназначен для крупных стоматологических центров и зуботехнических лабораторий. Нередко его применяют в образовательной деятельности медицинские институты. В РФ AutoScan DS-EX пока не получил широкого распространения, хотя в Европе и США это одна из самых популярных моделей стоматологических сканеров.
