EinScan-SE – доступный 3D-сканер для бизнеса и дома

В этом обзоре мы рассмотрим настольный 3D-сканнер Einscan-SE и его основные особенности. Подробно остановимся на том, где он может использоваться. Разберемся, как собрать и настроить оборудование для работы.

• Обзор 3D-сканера Shining 3D EinScan-SE
  • Описание 3D-сканера Shining 3D EinScan-SE
  • Основные особенности Shining 3D EinScan-SE
  • Комплектация
• Кому подойдет?
  • Образовательная сфера
  • Сувенирная и рекламная промышленность
  • Создание трехмерных каталогов
• Примеры сканирования Shining 3D EinScan-S
  • Создание оригинального стакана для ручек на уроке технологии
    • Шаг 1: создание скульптуры
    • Шаг 2: сканирование скульптуры
    • Шаг 3: изменение модели
    • Шаг 4: печать проекта
  • Создание кастомизированного рулевого колеса гоночного автомобиля команды Чжэцзянского технологического университета
  • Создание моделей мотоциклов для коллекции
• Используемое программное обеспечение
• Инструкция по первоначальной настройке и подготовке к работе
  • Сборка и подключение
  • Калибровка

Обзор 3D-сканера Shining 3D EinScan-SE

 EinScan-SE  – настольный 3D-сканер китайского производителя Shining 3D, который в 2017 году дополнил линейку 3D-сканеров семейства EinScan. Эта обновленная версия модели EinScan-S с поддержкой технологии Plug-and-Play стала важным игроком на рынке 3D-сканеров начального уровня. Универсальный и быстрый сканер отлично работает в паре с трехмерным принтером и может использоваться как дома, так и в офисе.

3D сканер Shining 3D EinScan-SE v2

• Размеры, мм 570х210х210
• Вес, кг 2,5

• Захват текстур да
• Зона сканирования 70 х 70 х 70 см
• Интерфейс USB 3.0
• Источник света белый свет
• Количество камер 2
• Размер одного снимка 200х150 мм
• Разрешение камеры 1.3 МП
• Расстояние до объекта 290-480 мм
• Расстояние до точки 0.17-0.2 мм
• Скорость сканирования фиксированное <8 c, авто <2 мин
• Точность, мкм 100
• Цветное сканирование да

Перейти к товару

Системные требования (рекомендуемые):

• ОС: Windows 7, 8, 10, 64 бит, macOS 10.15 и выше.
• Подключение: один порт USB 2.0 или 3.x.
• ОЗУ: от 8 Гб.
• Видеокарта: предпочтительно Nvidia, >1Гб VRAM.
• Процессор: Intel Core i5, эквивалент или более мощный.

Описание

EinScan-SE – компактный настольный 3D-сканер начального уровня, который благодаря своему небольшому весу и размеру можно брать с собой, если такая необходимость возникнет.

Дизайн строгий и лаконичный: корпус сканера, подставка и поворотный стол изготовлены из матового черного пластика. На сканирующей головке расположены две камеры с разрешением 1,3 МПикс с поддержкой текстур, а проектор, подсвечивающий сканируемый объект, находится между ними.

 СПРАВКА.  Работа сканера основана на технологии структурированного света (белый свет), который безопасен для глаз, и поэтому данное оборудование может без опасений использоваться в образовательных учреждениях.

Качество сканирования довольно высокое: точность 0,1 мм достаточна для большого круга задач. Сканер также распознает широкий диапазон цветов и текстур.

Einscan-SE имеет два режима работы: ручной и автоматический. В режиме автоматического сканирования используется вращающийся поворотный стол, на котором могут быть отсканированы предметы размером от 3 до 20 см.

 ВАЖНО:  вес объектов, устанавливаемых на вращающийся столик, не должен превышать 5 кг.

Максимальная область сканирования в ручном режиме составляет 70 × 70 × 70 см. В этом случае сканирующая головка устанавливается на кронштейн (приобретается отдельно), а сканируемый предмет поворачивается вручную. Полученные снимки склеиваются в трехмерную модель в программе Einscan, где можно убрать ненужные части и произвести базовую обработку трехмерной модели.

 СПРАВКА:  При повороте объекта вручную необходимо смещать отсканированную часть максимум на 60 градусов.

Время сканирования зависит от многих факторов. Так, например, в ручном режиме один снимок выполняется за 8 секунд (монохромный). Если же необходимо получить модель в цвете, то для этого потребуется 30 секунд. Время сканирования в автоматическом режиме на 360° будет зависеть от выбранного количества шагов до полного поворота: минимально 8, максимально 180 шагов. Чем больше будет это значение, тем дольше будет производиться сканирование объекта и, соответственно, конечный результат будет более детализированным. Оптимальное соотношение время – детализация достигается при параметре шага в диапазоне от 16 до 64.

Основные особенности

Достоинства:

• Безопасен: для сканирования используется видимый белый свет, а не лазерный луч.
• Высокая скорость сканирования: всего 8 секунд требуется EinScan-SE, чтобы сделать один снимок. А полное сканирование на 360° градусов в автоматическом режиме при использовании поворотного столика займет менее 2 минут.
• Высокое качество: трехмерный сканер улавливает мельчайшие детали, имея высокое разрешение и точность 0,1 мм.
• Оптимизирован для 3D-печати: EinScan-SE без проблем может подключиться к большинству настольных 3D-принтеров, используя технологию API.
• Удобен в использовании: прост в установке, настройке и эксплуатации. Кроме того, программное обеспечение имеет интересную функцию автоматического выравнивания и возможность сканирования в один клик.

Недостатки:

• Чувствителен к освещению в помещении. При ярком солнечном свете может не разобрать рельеф и текстуру объекта.
• Не все предметы сможет отсканировать. Для сканирования прозрачных или глянцевых (бликующих) поверхностей необходимо применять дополнительные средства (матирующий спрей, детская присыпка и др.), чтобы сканер смог распознать контуры.

Комплектация

В комплект поставки 3D-сканера EinScan-SE входит:

• головка сканера – 1 шт.;
• поворотный стол для сканирования на 360° – 1 шт.;
• подставка для подключения головки сканера и поворотного стола – 1 шт;
• крепление головки сканера – 1 шт;
• калибровочная доска – 1 шт.;
• держатель калибровочной доски – 1 шт.;
• адаптер питания – 1 шт.;
• сетевой кабель – 1 шт.;
• USB-шнур – 2 шт.;
• инструкция по эксплуатации – 1 шт.

Все это аккуратно уложено в небольшую коробку размером 57 × 21 × 21 см. Вес упакованного сканера составляет 5 кг, тогда как сам сканер весит в два раза меньше. Отсюда можно сделать вывод, что все компоненты изделия надежно защищены и выдержат транспортировку на большие расстояния.

Кому подойдет?

Образовательная сфера

Использование трехмерного сканера на уроках в образовательных учреждениях несет ряд положительных моментов, таких как:

• Развитие навыка пространственного мышления.
• Опыт работы с различными программами.
• Инструмент удержания внимания и повышения мотивации учащихся на уроках искусства, технологии, программирования, конструирования.
• Более продуктивные, современные и увлекательные занятия.

В школах искусств и в общеобразовательных школах 3D-сканер EinScan-SE может использоваться для оцифровки статуй, собственных проектов, создания виртуальных каталогов и портфолио, 3D-архивирования.

Сувенирная и рекламная промышленность

Трехмерный сканер будет незаменим при создании персонифицированных сувенирных изделий или сувениров и подарков по индивидуальным пожеланиям заказчика. В наше время, когда массовое производство заполонило прилавки магазинов всего мира, оригинальные подарки ценятся особенно сильно.

С помощью 3D-сканера EinScan-SE можно создавать трехмерные модели с последующей доработкой и кастомизацией фигурок персонажей, украшений, статуэток, кубков и наград, корпоративной символики.

Создание трехмерных каталогов

Интернет расширил границы нашего мира, и теперь уже покупка вещей в интернет-магазинах –дело обыденное. Трехмерные снимки товаров помогают покупателям оценить изделие и сделать правильный выбор.

Особенно актуально создание трехмерных каталогов для таких типов товаров, как:

• обувь;
• ювелирные изделия, бижутерия и аксессуары;
• сувенирная продукция;
• гаджеты.

Примеры сканирования

Создание оригинального стакана для ручек на уроке технологии

Оборудование: 3D-сканер EinScan-SE, 3D-принтер Einstart-C.

Шаг 1: создание скульптуры

Из глины создается любой персонаж: животное или герой мультфильмов. Один из учеников слепил героя мультсериала.

Шаг 2: сканирование скульптуры

После того как глиняная модель была слеплена, ее необходимо оцифровать. Для этого ученики воспользовались настольным трехмерным сканером EinScan-SE.

Шаг 3: изменение модели

На этом этапе полученная трехмерная модель загружается в программу по трехмерному моделированию. В этом отдельном случае ученик использовал программу 123D Design от Autodesk, чтобы трансформировать мультяшного героя в стакан для ручек, добавив основание и создав пустоту внутри фигуры, срезав верхнюю часть.

Шаг 4: печать проекта

Наконец трехмерная модель была отправлена в слайсер и напечатана на принтере 3D printer Einstart-C.

Создание кастомизированного рулевого колеса гоночного автомобиля команды Чжэцзянского технологического университета

Гонка – одно из самых напряженных соревнований. Она требует максимальной сосредоточенности. Ничто не должно отвлекать гонщика от трассы. Поэтому важно, чтобы руль идеально подходил рукам гонщика, другими словами, сидел в его руках как влитой. При использовании 3D-сканера EinScan-SE студентам удалось создать модель такого рулевого колеса, которое точно подходило бы к рукам гонщика.

Шаг 1: для получения слепка ладоней гонщика был использован обычный пластилин.

Шаг 2: слепок был отсканирован.

Шаг 3: на основании полученных данных была сделана трехмерная модель.

Шаг 4: элементы были напечатаны на 3D-принтере и установлены на руль.

Создание моделей мотоциклов для коллекции

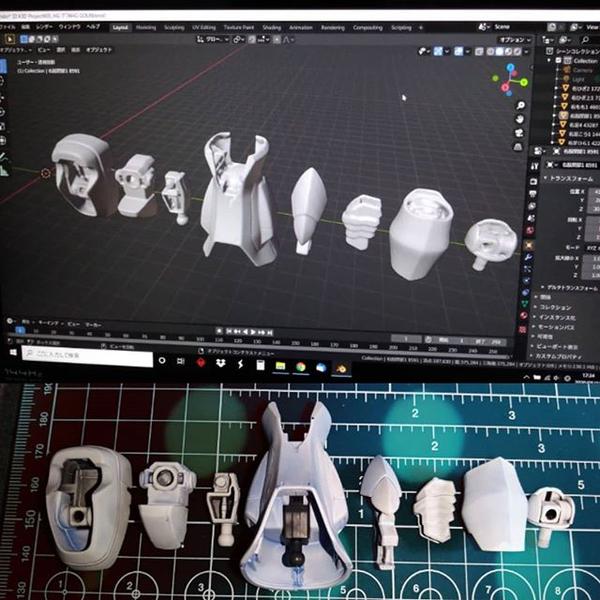

Коллекционер из Японии Хиса-Сан сканирует детали миниатюр мотоциклов, используя для этого 3D-сканер EinScan-SE. Из этих деталей при помощи программы Blender он создает модели мотоциклов своей мечты.

Используемое программное обеспечение

Программное обеспечение для сканера Shining 3D EinScan-SE доступно в версиях для Windows (Win7, Win8, Win10 64 бит) и Mac. Для стабильной работы необходим компьютер с двухъядерным процессором Intel i5, 8 Гб ОЗУ и видеокартой Nvidia с графической памятью не менее 1 Гб.

ПО, которое называется, как и сам сканер, EinScan, можно скачать с официального сайта компании производителя, куда выкладываются самые последние версии. Установка происходит очень быстро, занимает буквально несколько минут.

Интерфейс программы не перегружен, интуитивно понятен. Каждый шаг сопровождается подсказками, которые помогут освоить работу с программой новичку, не имевшему опыта использования трехмерного сканера.

Инструкция по первоначальной настройке и подготовке к работе

Сборка и подключение

Сканер поставляется в разобранном виде. Его сборка не должна вызвать трудностей. Головка сканера вставляется в держатель. На подставку устанавливается поворотный стол и держатель со сканером, который в свою очередь закрепляется на подставке при помощи фиксатора.

Сканер подключается к электрической сети при помощи сетевого шнура и к ПК и поворотному столу при помощи шнуров USB.

Калибровка

Необходимо скачать с официального сайта компании и установить на компьютер программное обеспечение. После этого можно начать процесс калибровки сканера:

Запускаем программу сканирования и выбираем меню калибровки.

В держателе закрепляем калибровочную доску и, следуя пошаговым указаниям системы, проводим калибровку сканера. Важно установить держатель с доской ровно посередине и не сдвигать его в течение всего калибровочного процесса.

Шаг 1. Поместите калибровочную доску, как показано на рисунке А.

Шаг 2. Поместите калибровочную доску, как показано на рисунке В.

Шаг 3. Поместите калибровочную доску, как показано на рисунке С.

По завершении процесса калибровочное окно автоматически закроется, уступая место странице выбора режима сканирования.

Случаи, когда калибровка необходима:

• Перед первым использованием сканера или после его долгого простоя.
• В случае сильной вибрации во время транспортировки.
• При частом появлении ошибок во время сканирования.
• Качество сканирования существенно ухудшилось.
• Сканер настроен и готов к работе.

3D-сканер Einscan-SE может использоваться широким кругом лиц, в том числе любителями, не имеющими технической подготовки. Все процессы – сборка, настройка и эксплуатация – просты и понятны. Использование безопасного белого света делает возможным применение данной модели в образовательных учреждениях, дома, в офисе. Отличное решение для сферы образования, дизайна и искусства, маркетинга.
