Возможности 3D-сканера Shining 3D EinScan-SP

Пространственное сканирование все шире вторгается в нашу жизнь, эффективно решая практические задачи. Обзор 3D-сканера Shining 3D EinScan-SP помогает ознакомиться с одной из лучших моделей, созданных ведущим мировым производителем – компанией Shining 3D. Данный аппарат можно использовать в ряде областей человеческой деятельности. Особенности его применения заслуживают особого внимания. Предлагается описание сканера и программного обеспечения, примеры практического применения, особенности подготовки и эксплуатации аппарата.

• Обзор 3D-сканера Shining 3D EinScan-SP
  • Описание
  • Основные особенности
  • Комплектация
• Кому подойдет?
  • Обратный инжиниринг
  • Контроль качества и износа
  • Производство
  • Медицина
  • Дизайн
  • Реклама
  • Анимация
  • Ремонт и реставрация
  • Экспонаты для музеев и выставок
  • Образование
  • Архивирование
• Примеры сканирования
• Используемое программное обеспечение
• Инструкция по первоначальной настройке и подготовке к работе

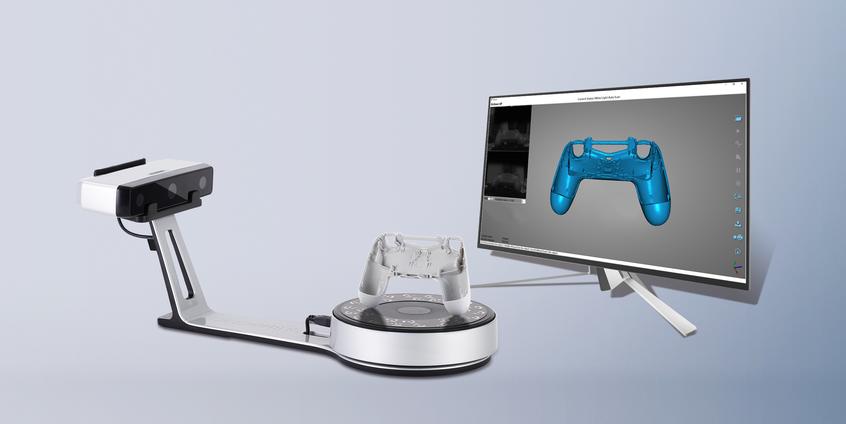

Обзор 3D-сканера Shining 3D EinScan-SP

 3D-Сканер Shining 3D EinScan-SP  является усовершенствованной предыдущей модели EinScan-SЕ, но имеет ряд отличительных признаков, делающих его более точным и универсальным. Этот цветной сканер подходит как для любителей, так и для профессионалов для практического применения.

Описание

Пространственное сканирование объекта обеспечивается 2 камерами с разрешением 2 Мп, оснащенных объективом с подсветкой. Исследование производится с помощью источника белого света, который абсолютно безопасен для человеческих глаз. Аппарат способен работать в 2 режимах – ручное и автоматическое сканирование.

Ручной режим (Fixed Scan) обеспечивает копирование объектов сложной геометрии с максимальной длиной любой стороны более 25 см и массой более 5 кг. Объект исследования располагается на ровной площадке, а сканер устанавливается на штатив. Изменение положения детали осуществляется вручную.

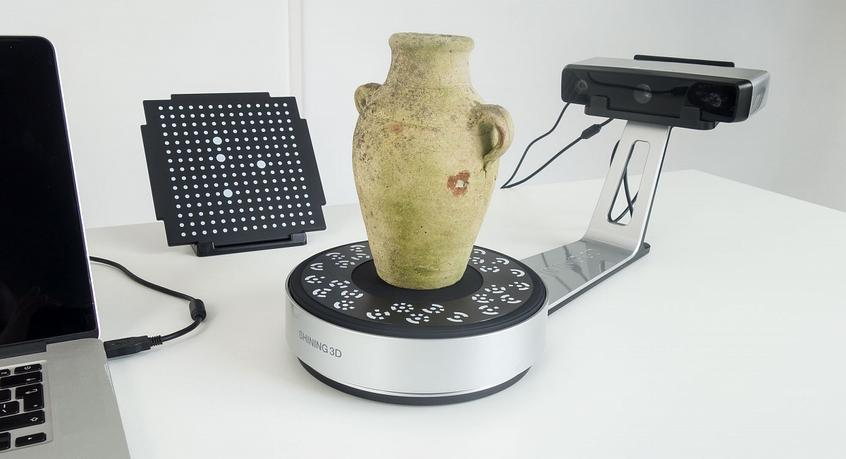

Автоматический режим (Auto Scan) применяется для сканирования более мелких объектов (весом до 5 кг и длиной до 25 см) с достаточно простой конфигурацией. Качественное копирование обеспечивается на светлых, матовых предметах. При работе с прозрачными, блестящими и темными деталями их поверхность предварительно покрывается специальным спреем. В данном режиме объект размещается на поворотном столике аппарата с маркерами. Все процедуры осуществляются в автоматическом режиме.

Технические характеристики аппарата:

• минимальная зона сканирования – 30× 30× 30 мм;
• максимальная зона сканирования в Auto Scan – 250 × 250 × 250 мм, в Fixed Scan – 1200 × 1200 × 1200 мм;
• скорость копирования – 4 с (Fixed Scan) и 1 мин (Auto Scan);
• расстояние до объекта – 290 (минимальное) и 480 мм (максимальное);
• точность – 0,05 мм;
• энергопотребление – 50 Вт;
• габариты аппарата – 21× 21× 57 см;
• вес – 4,2 кг.

Важно! Передача параметров обеспечивается в форматах STL, PLY, OBJ, ASC. Аппарат совместим с операционными системами начиная с Windows 7 и выше.

Основные особенности

Модель имеет следующие преимущества:

• высокоточная детализация объекта;
• повышенная скорость сканирования;
• калибровка в полуавтоматическом режиме;
• простота подготовки, подключения и работы;
• совместимость практически с любыми 3D-принтерами;
• безопасность излучения;
• русифицированное программное обеспечение;
• привлекательный внешний вид.

Следует отметить и наличие определенных минусов:

• значительные ограничения габаритов и массы объекта при автоматическом копировании;
• необходимость установки видеокарты Nvidia.

Рассматриваемая модель имеет более высокую стоимость по сравнению с предыдущей, но повышенная точность и увеличение скорости сканирования делают ее достаточно привлекательной для потребителей.

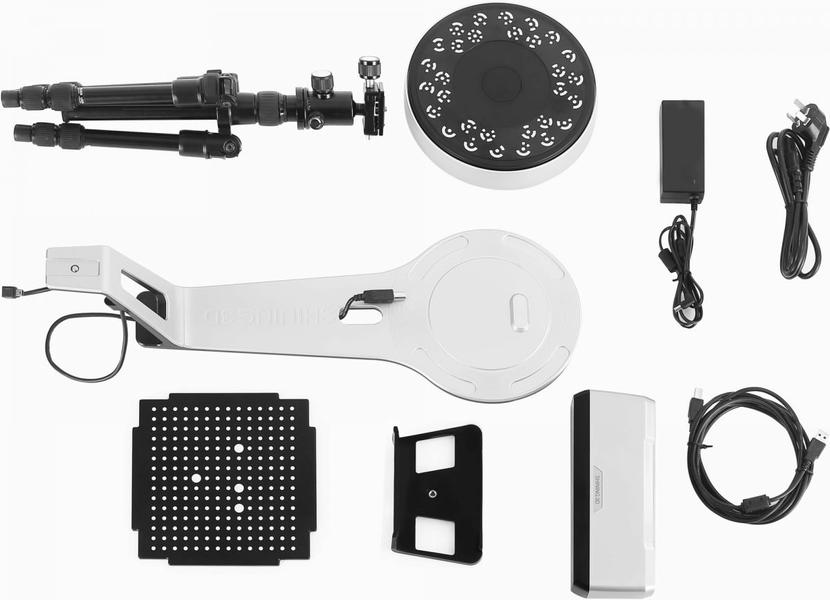

Комплектация

Сканер реализуется в такой комплектации:

• сканер с камерами Discovery Pack, видеокартой Nvidia (GTX 660 и выше) и процессором Dual-core i5 или выше;
• держатель и подставка;
• поворотный столик;
• штатив;
• пластина для калибровки с подставкой;
• кабель питания и USB-шнур;
• набор маркеров;
• USB-флешка;
• блок питания.

Комплектация аппарата обеспечивает его полную и быструю подготовку к работе.

Кому подойдет?

Технические параметры сканера дают возможность его применения в самых разных сферах деятельности человека.

Обратный инжиниринг

С помощью 3D-модели какой-либо детали можно исследовать ее параметры с целью дальнейшего совершенствования. Конструктор идет от обратного. Снимается копия с действующего объекта, а уже затем осуществляется ее модификация.

Контроль качества и износа

Полученную точную копию можно обследовать любыми способами для выявления скрытых дефектов. Ее можно подвергнуть разрушающему контролю. Так можно изучить процесс коррозии, например, внутри трубы.

Производство

Сканер позволяет сделать точную модель любой детали сложного оборудования, автомобиля и даже самолета. Это позволяет затем с помощью 3D-принтера изготовить ее в полном соответствии с оригиналом. Такие детали можно использовать даже при изготовлении сложного оборудования.

Медицина

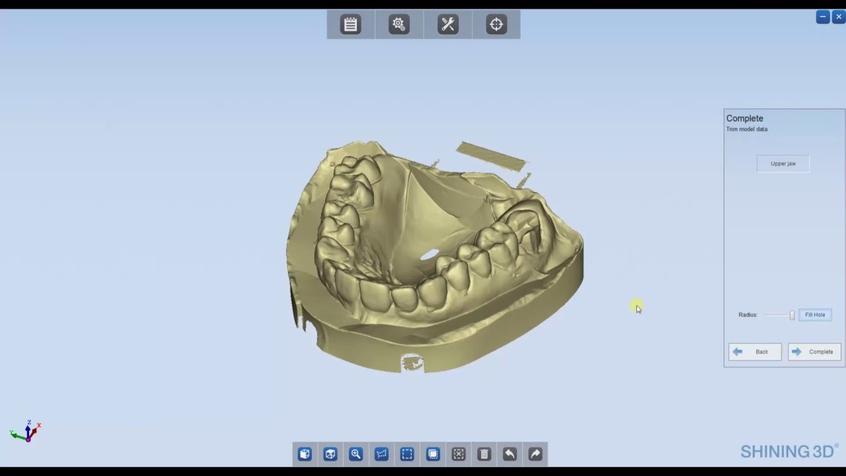

Активно используют пространственное моделирование стоматологи. С помощью сканера создается цифровая модель имплантатов, которые точно подходят для клиента. Более того, на дисплее можно воссоздать улыбку, которой будет обладать он при установке этих имплантатов. Большие возможности открываются для изготовления протезов нижних и верхних конечностей человека. С помощью специальных программ можно увидеть, как будут работать смоделированные протезы. Можно сделать идеальную копию человеческой кости. По трехмерным моделям внутренних органов осуществляется диагностика различных заболеваний и патологий.

Дизайн

Сканер позволяет скопировать любые статуэтки, декоративные элементы, детали мебели, рамы для картин и т. д. С его помощью можно создать полную имитацию лепнины, резьбы по любому материалу, чеканки, предметов старины.

Реклама

Трехмерные модели изготавливаемой продукции широко используются в качестве рекламы. Пластиковые образцы можно размножить на 3D-принтере в большом количестве и ими привлекать потенциальных покупателей и заказчиков. Проще привлекать инвесторов, т. к. можно наглядно продемонстрировать лучшие качества товара.

Анимация

Сканер устраняет необходимость изготовления кукол и макетов. Он способен создать цифровую трехмерную модель практически любого существа и предмета, а специальная программа оживит их.

Ремонт и реставрация

Путем пространственного моделирования можно восстановить первоначальный вид объекта. Этот способ позволяет изготовить сломавшуюся деталь для последующего ремонта бытовой техники или каких-либо аксессуаров. Например, нет проблем с изготовлением шестеренки из пластика.

Экспонаты для музеев и выставок

Точную копию старинных изделий, на которой будет повторена не только форма и цвет, но и структура материала, можно экспонировать в любом музее. Старинную вещь можно реставрировать путем корректировки трехмерной модели, устраняя таким образом сколы, трещины, другие дефекты.

Образование

Пространственные модели способны обеспечить наглядность образовательного процесса. С помощью их можно сделать точную копию, например, человеческого скелета.

Архивирование

В наше время в архив можно поместить не только документы, тексты и фотографии. Пространственные сканеры позволяют архивировать точные объемные модели объектов.

У сканеров Shining 3D EinScan-SP огромные возможности практического применения. Все варианты трудно даже перечислить. Их способностями могут пользоваться специалисты, предприниматели, ученые и просто любопытные люди.

Примеры сканирования

Возможности сканеров можно проиллюстрировать характерными примерами.

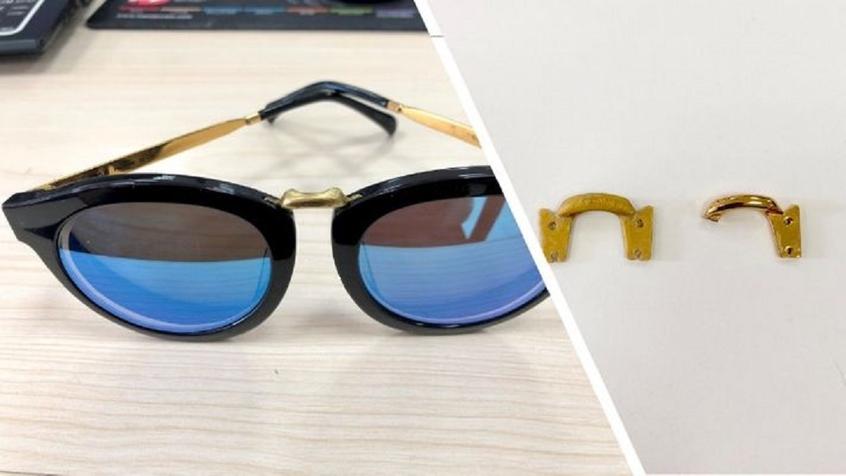

Ремонт очков. Оправу любых эксклюзивных оптических или солнцезащитных очков можно отремонтировать при наличии сканера Shining 3D Einscan SP и 3D-принтера. Если сломался мост, то достаточно отсканировать оставшуюся его половинку и с помощью обратного инжиниринга восстановить сломанную часть. Деталь блестящая, а потому требует покрытия матирующим спреем. Отремонтированный аксессуар показан на фото.

Реклама. Применение сканера можно показать на примере небольшой пекарни. Ее хозяин в качестве рекламы решил сделать трехмерный макет своей продукции. Выпечку он поместил на поворотный стол аппарата и осуществил сканирование. Распечатал модель на 3D-принтере из пластика, а затем покрасил. То, что получилось, показано на фото.

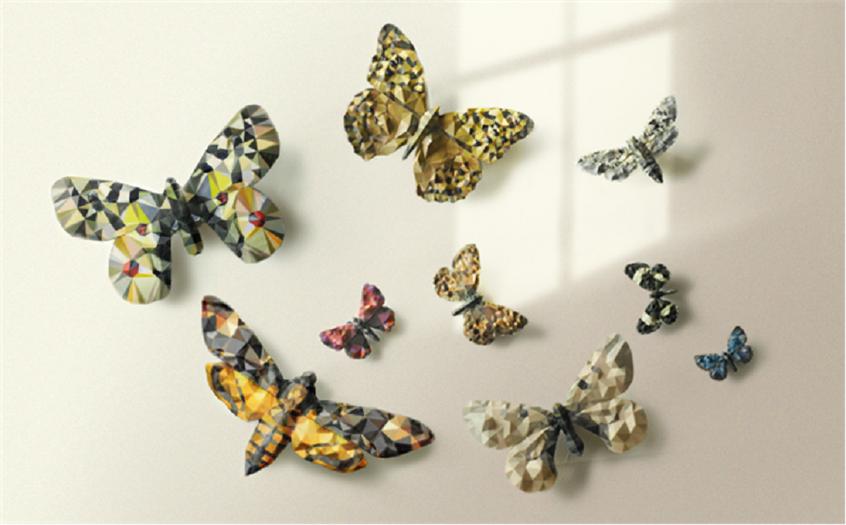

Инсталляция для интерьера. На фото показана инсталляция с бабочками. Сканирование насекомых производилось на режиме Fixed Scan. Камера позволяет передать насыщенные цвета бабочек и мельчайшие детали. По моделям осуществлена 3D-печать реплик насекомых разного размера и оттенков.

Деталь декора в виде статуэтки. Если очень понравилась какая-то старинная безделушка, то ее не обязательно приобретать за огромные деньги. Достаточно снять трехмерную копию с помощью сканера. На фото показан реальный пример осуществления задуманного. Сканирование производилось в режиме Fixed Scan. Абсолютную копию можно сделать из пластика или гипса. Визуально ее практически невозможно отличить от оригинала.

Цветной сканер Shining 3D Einscan SP позволяет очень точно передать все мельчайшие детали и цветовые оттенки. Копии практически ничем не отличаются от оригиналов, а специальные программы позволяют редактировать построенные трехмерные модели.

Используемое программное обеспечение

Рассматриваемые сканеры поставляются с бесплатным, фирменным программным обеспечением EinScan-S для Windows. Оно имеет следующие особенности:

1. Несколько вариантов выравнивания, маркеры. Обеспечивается выравнивание в режиме Rapid Scan.
2. Легкий захват данных и быстрая обработка в автоматическом режиме. Всегда можно узнать следующий шаг, используя «вопросительный знак».
3. Одновременное отображение данных, позволяющее осуществлять настройки в самый нужный момент и в необходимом объеме.
4. Использование усовершенствованного алгоритма для получения высокоточных данных. Имеется функция глобальной регистрации.
5. Совмещение со всеми распространенными программами обеспечения CAD и 3D-принтеров.
6. Возможность редактирования сетки (очистка и заполнение отверстий, упрощение данных, сглаживание, увеличение резкости и т. п.).
7. Обеспечение захвата цвета и текстуры объекта.
8. Простой и эффективный интерфейс. Возможность приостановки и возврата прежнего проекта. Возможность переключения на разные языки.
9. Быстрая загрузка данных в Sketchfab.

Важно! Программное обеспечение совмещает сканы в автоматическом и ручном режиме, выбирает вид цифровой модели, направляет ее на печать или обеспечивает хранение для обработки.

Инструкция по первоначальной настройке и подготовке к работе

Сканер находится в упаковке в разобранном состоянии. Сборка производится согласно инструкции и занимает не более 8–10 минут. На подставку устанавливается поворотный столик с одной стороны и закрепляется винтами держатель для аппарата на другой стороне. Производится электрическое соединение сканера со столиком, а также сканера к компьютеру (ноутбуку) через USB-порт.

Перед началом сканирования обеспечивается калибровка. Для ее проведения калибровочная пластина, входящая в комплект аппарата, устанавливается на подставке и поворотном столике. Пользователь контролирует процесс по монитору в соответствии с инструкцией. Калибровка производится в полуавтоматическом режиме. Необходимые команды высвечиваются на экране, подсказывая операторы следующее действие. При необходимости копирования текстуры объекта дополнительно настраивается баланс белого.

Анализируя обзор, можно сделать следующие выводы:

1. Цветной сканер 3D-сканер Shining 3D Einscan SP является современным аппаратом, способным создавать высококачественные трехмерные модели объектов различной сложности.
2. Он может работать в ручном (фиксированном) и автоматическом режиме.
3. Аппарат подходит для любителей и профессионалов. Он активно используется для дизайна, производства и ремонта, обратного инжиниринга и контроля качества, в медицине, при создании анимации и в других отраслях деятельности человека.
4. Пользователи на конкретных примерах показывают возможность и эффективность практического использования сканера.
5. Простоту работы, быстроту и точность гарантирует современное программное обслуживание, прилагаемое бесплатно к аппарату.
6. Подготовку и наладку аппарата необходимо производить в соответствии с инструкцией производителя.

При правильном использовании сканера обеспечивается высокое качество копирования. Пользоваться аппаратом можно без специальной подготовки.
