Обзор Anet E16: китайский 3D-принтер, работающий с пластичными материалами

Anet E16 – китайский 3D-принтер с технологией печати FDM. Это простое в эксплуатации устройство формата DIY поставляется в разобранном виде, его нужно собрать самостоятельно. Отличается жестким алюминиевым корпусом, подогреваемым столом и одной печатной головкой.

• Обзор Anet E16
  • Описание Anet E16
  • Основные особенности Anet E16
  • Кому подойдет?
  • Комплектация
  • Качество 3Д печати и примеры изделий
• Прошивка Marlin 2.0

Обзор Anet E16

Anet E16 выпущен в 2018 году, продолжает популярную линейку Е от китайского производителя. Это устройство с полностью открытой камерой. Пользователь может контролировать процесс производства и наглядно изучать принцип действия. Оборудование подходит для изготовления заготовок среднего и маленького размера, габариты печатной камеры – 300×400×300 мм.

В Anet E16 установлена улучшенная кинематика. Части рамы скрепляются металлическими уголками, благодаря чему стыки прочно фиксируются. Такое решение устраняет вибрацию в процессе работы, заготовки обрабатываются точно. На поверхности не появляются зазубрины, она получается гладкой.

Жесткость конструкции позволяет добиться детализации в процессе печати моделей. Конструктивные элементы в соединениях корпуса выполнены в форме равностороннего треугольника. Это равномерно распределяет нагрузку на все технические узлы и уменьшает таким образом погрешность.

V-образная форма швеллерного профиля увеличивает его площадь соприкосновения с роликами осей, колебания его движения уменьшаются. В Anet E16 реализована новая система подачи пластика, за счет этого вес печатающей головки значительно уменьшился. Ее инерция во время движений стала меньше, что позволило улучшить качество печати.

Описание принтера

Anet E16 – китайский 3D-принтер, отличающийся простотой в эксплуатации. На сборку оборудования даже у неопытных пользователей уходит от 15 до 30 минут. В корпусе нет хлипких деталей, которые можно было бы по неосторожности деформировать. Для сбора принтера нужно взять шестигранный ключ и кусачки. Весь необходимый комплект инструментов поставляется вместе с устройством.

Направляющие по осям Y и Z выполнены из прочных профилей 20×40, это увеличивает жесткость конструкции и снижает вибрацию. Металлические уголки, скрепляющие части рамы, предназначены для создания прочного корпуса, не поддающегося помехам. Профиль в форме буквы «V» повышает точность печати, снижает уровень шума во время работы.

Китайские разработчики обновили электронную составляющую оборудования. В 3D-принтере установлена защита от перегрузок и перегрева. Эта особенность позволяет сделать печать стабильной и безопасной, устраняет перебои в работе.

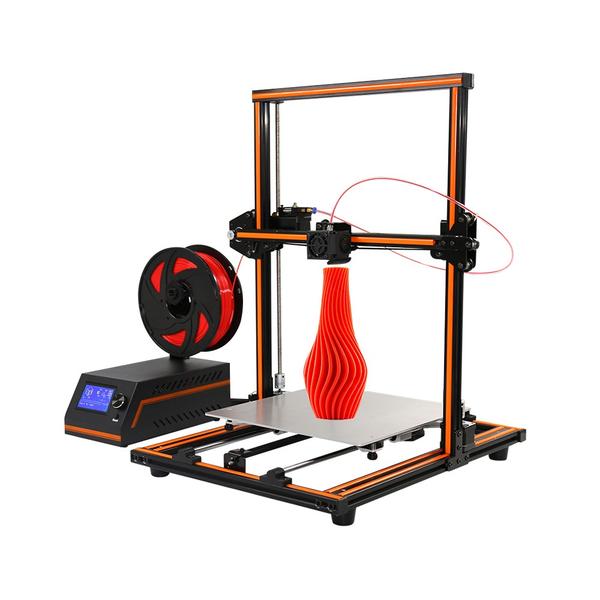

3D принтер Anet E16

• Максимальная температура экструдера 260℃
• Печать FDM
• Скорость перемещения 10~300 мм/с
• Температура печатного стола 100℃
• Точность позиционирования XY: 12 мкм, Z: 4 мкм
• Область рабочей камеры 300х300х400 мм
• Скорость 40-120 мм/с
• Количество печатающих головок 1
• Используемые материалы ABS, PLA, HIPS
• Толщина слоя от 100 мкм
• Диаметр нити 1,75
• Диаметр сопла, мм 0.4
• Дисплей LCD

Перейти к товару

За счет новой системы подачи филамента удалось уменьшить вес печатающей головки. Ее инерция в процессе перемещения тоже стала меньше, что позволяет улучшать качество печати. Переработка способа подачи материала сделала возможной работу с гибкими пластиками: FLEX, TPU, SBS и другими.

 Справка!  В Anet E16 установлена увеличенная камера печати. Ее размеры сопоставимы с дорогими моделями от других производителей. Такое решение позволяет печатать крупные модели в один подход.

Основные особенности Anet E16

Anet E16 – 3D-принтер как для новичков в мире трехмерной печати, так и профессионалов. Открытая камера позволяет контролировать процесс выполнения заготовки, анализировать способ ее обработки. В оборудовании прогревается платформа и экструдер, что позволяет использовать много материалов.

Из особенностей Anet E16 можно выделить несколько факторов.

1. Выполнен из станочного профиля.

Такая особенность позволяет создавать сверхпрочную конструкцию, которая устраняет вибрации в процессе работы. Дополнительные металлические уголки увеличивают жесткость каркаса. При обработке детали нет погрешностей, поверхность совпадает с той, которая изображена на макете.

2. Новая система боуден-фидера.

Разработана инновационная подача материала для дальнейшей обработки. Благодаря такому нововведению экструдер стал легче, чем у моделей-предшественниц. Это делает возможной работу с гибкими пластиками.

3. Обновленные направляющие ролики.

Ролики V-slot без преград передвигаются по своей траектории. При их движении нет люфта и задержек.

4. Модульная сборка.

3D-принтер поставляется в разобранном виде. На сборку даже у неподготовленного пользователя уходит 15–30 минут. В комплекте поставляется инструкция по сборке оборудования.

5. Обновленная прошивка.

Программное обеспечение нового образца позволяет сделать управление удобным, а работу быстрой. Контролировать устройство будет проще и эффективнее. Пользователи могут включать и отключать лишние функции, подстраивая оборудование под свои нужды.

6. Ручная система натяжения ремней.

Некоторые модели 3D-принтеров от других производителей имели недостаток – постоянно ослабляющиеся ремни. С закрытой печатной камерой исправить положение непросто. В Anet E16 ремни можно подтянуть вручную быстро.

7. На внешней панели установлен цветной LCD-дисплей.

Он позволяет контролировать процесс печати заготовки из пластичного материала. На экране можно выбирать файл для дальнейшей печати, запускать и приостанавливать процесс. Рядом расположена ручка для поиска необходимых пунктов в меню. Ее можно проворачивать или нажимать.

Для перезапуска оборудования есть кнопка «Reset». Она сбрасывает настройки до заводских.

8. Для создания моделей используется стандартное ПО Cura.

Китайские 3D-принтеры от Anet работают на программном обеспечении Cura. В нем нужно выбрать модель оборудования и выставить необходимые настройки. В слайсере удобно создавать модели со сложной геометрией.

9. Стеклянное покрытие для рабочего стола.

В комплекте с принтером поставляется стеклянное покрытие для рабочего стола. Такой подход к выбору адгезива позволяет добиться надежной фиксации заготовки во время обработки модели. Это бюджетное, но эффективное решение.

10. Работа с большим количеством пластичных материалов.

3D-принтер использует в качестве расходных материалов ABS, HIPS, FLEX, TPU, SBS, Nylon, PETG, PLA, PVA, Rubber. Подходят варианты от отечественных производителей.

11. Перенести готовые для печати файлы можно двумя способами.

После того как файл с будущей моделью будет разработан на слайсере, его нужно перенести в память устройства. Для этого используют входящую в комплект карту формата MicroSD. Также можно воспользоваться USB-кардридером. Запускают печать через экран, установленный на внешней панели.

 Важно!  У такой конструкции есть один минус. Камера открытая, а стол подогревается. Если нужно создавать модель из пластика, чувствительного к колебаниям температуры, комнату защищают от сквозняков.

Кому подойдет?

Anet E16 – китайский 3D-принтер, который подходит для использования в профессиональной и любительской сферах.

1. Медицина, стоматология. Оборудование подходит для создания протезов по индивидуальным анатомическим особенностям пациента.
2. Архитектура. На устройстве можно напечатать макет будущего здания. На этапе проектирования можно исправить различные ошибки и увидеть, как будет выглядеть готовая постройка.
3. Моделирование для компьютерных игр и телевизионных проектов. На принтере можно создавать персонажей и реквизит, оценивать, как они будут выглядеть в кадрах.
4. Производство обуви и одежды. Работа с пластичными материалами позволяет создавать декоративные детали и полноценные модели.
5. Промышленность. 3D-принтер подходит для серийного и единичного выпуска креплений, гаек, болтов и других запчастей. Поверхность получается гладкой, без зазубрин, учитываются размеры и сложная геометрия.

Anet E16 – 3D-принтер, который подойдет для изготовления бижутерии, декоративных элементов для дома. Благодаря использованию пластичных материалов удается создавать заготовки со сложными геометрическими формами.

Открытая печатающая камера с увеличенными размерами подходит для изготовления моделей среднего и маленького размеров.

Комплектация

Anet E16 поставляется в следующей комплектации.

1. 3D-принтер Anet E16.
2. Набор инструментов для сборки: ключи, кусачки, отвертка, линейка и шпатель.
3. Катушка с пластиком для пробной печати.
4. Запасной хотэнд.
5. Карта формата MicroSD и кардридер для нее.

Средства защиты для работы с устройством в комплект не входят.

Качество 3Д печати и примеры изделий

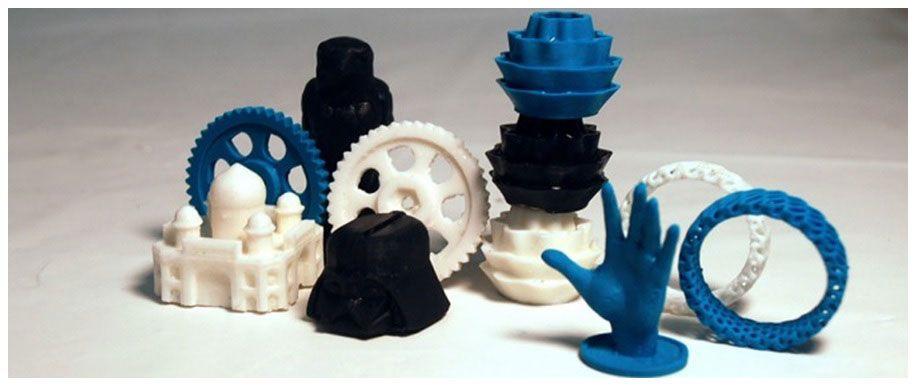

Anet E16 хорошо справляется с мелкими деталями и сложными геометрическими формами. Человеческая ладонь соответствует анатомическим тонкостям, в ней соблюден четкий переход между фалангами.

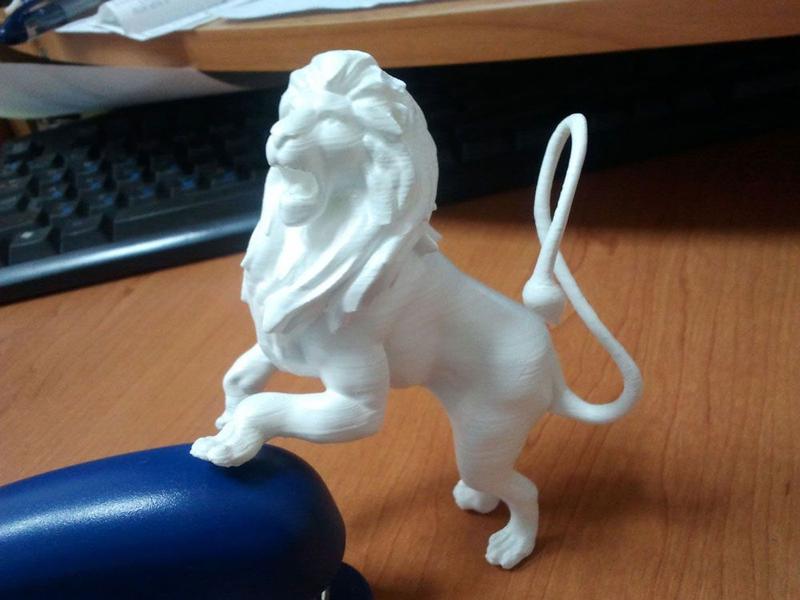

Лев получился приближенным к настоящему животному. Хорошо пропечатаны грива и пасть, изгиб хвоста плавный, как у живого льва.

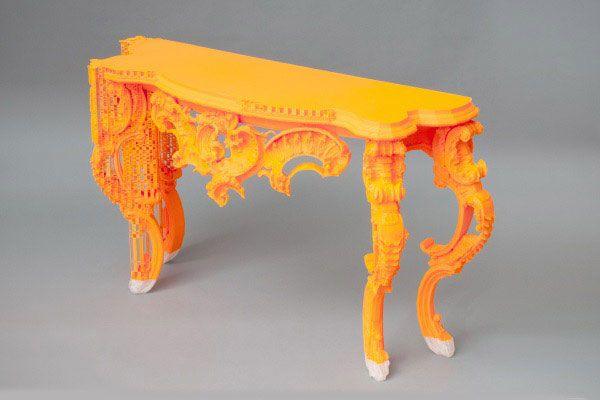

Миниатюрная модель стола отличается сложными геометричными решениями. Принтер очертил все необходимые завитки. В готовой модели учтена разница между слоями: на ней нет проплешин.

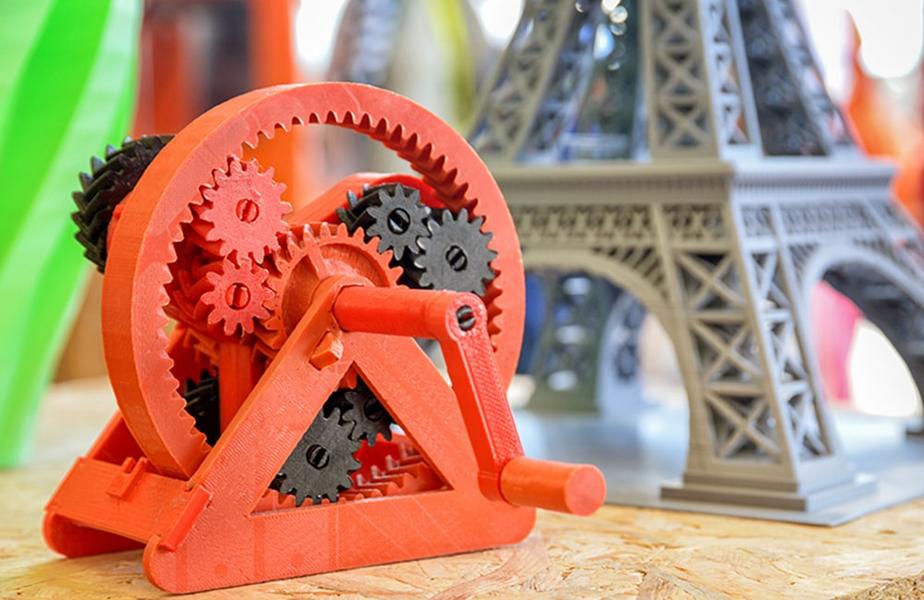

Устройство четко очерчивает модели, в которых важно соблюдать точность узоров на поверхности. Шестеренки изготовлены таким образом, что они совпадают между собой. Если начать вращать рукоятку, весь изготовленный механизм придет в действие.

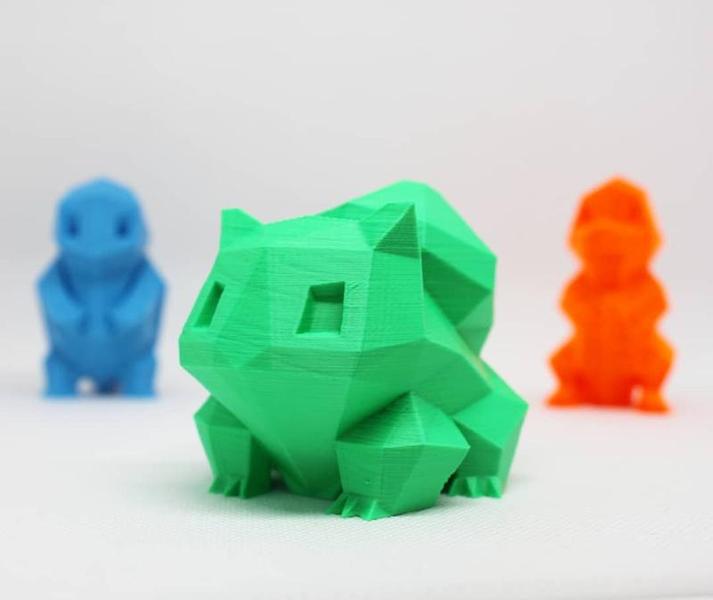

Покемоны в минималистичном стиле отражают точность обработки слоев. На поверхности модели заметно, что она не такая гладкая, как в случае с дорогими моделями.

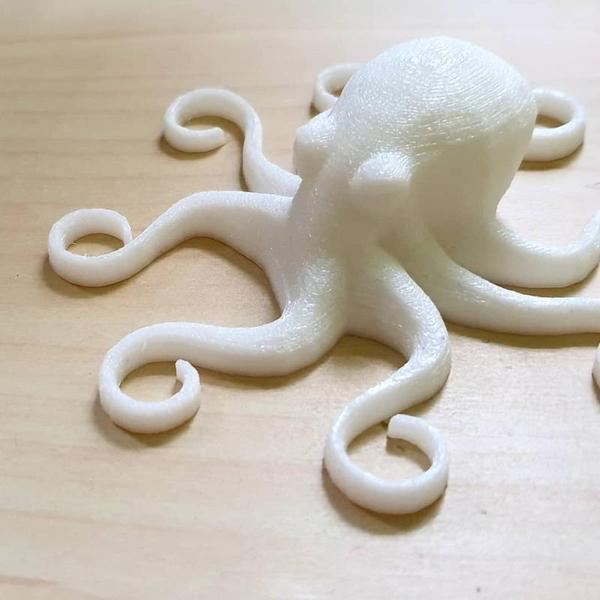

Осьминог из пластичного материала тоже отличается не самой гладкой поверхностью. Но его щупальца выполнены с высокой детализацией. Соблюдена плавность изгибов, на конце есть небольшой завиток.

Прошивка Marlin 2.0

Для 3D-принтера Anet E16 представлена прошивка Marlin 2.0 с установленными конфигурациями. Для ее установки нужно использовать софт Sublime Text 3.

Порядок инсталляции следующий.

1. Скачать Sublime Text 3 с официального сайта https://www.sublimetext.com/. Установить программу на ПК.
2. Скачать прошивку https://drive.google.com/open?id=14EbJvZPT7x3ezTMkI_WBMt7BzbMhsYzo.
3. Распаковать скачанную прошивку.

 Внимание!  При распаковке в пути не должно быть кириллических символов. Это обязательное условие, иначе система выдаст ошибку.

4. Запустить Sublime Text 3. Установить нужные обновления. Для этого нужно перейти в Tools -> Command Palette...->Install Package->Package Control:Install Package->WebDevShell->Package Control:Install Package->Deviot (Arduino IDE). Если пользователь все сделал правильно, появится окно DEVIOT.
5. Для дальнейшей работы понадобится Python 2.7. Его можно скачать с официального сайта: https://www.python.org/downloads/. В списке найти нужную версию, нажать на «Скачать».
6. Во время установки Python 2.7 указанный путь не нужно менять. В поле дополнительной установки компонентов выбрать «Add python.exe to Patch». Это обязательное условие для корректной работы.
7. Перезапустить Sublime Text 3, он в автоматическом режиме будет скачивать необходимые компоненты. После успешного завершения появится сообщение «Installation is finished, now you can enjoy Deviot!».
8. Кликнуть на «File», выбрать пункт «Open folder». В появившемся поле выбрать путь, в который была распакована прошивка.
9. В левом меню появится выбор доступных папок, нужно найти Marlin, кликнуть на Configuration.h.
10. Нажать на «Deviot», выбрать пункт «Compile». В появившемся меню выбрать плату (board) ATmega1284P. Если не высветилась ошибка, можно отключить принтер и подключить USB-кабель к ПК.
11. Нажать на «Deviot», выбрать пункт «Upload». Можно начинать работать с установленной прошивкой.

При инсталляции могут возникать следующие ошибки.

1. Нет таблицы для выбора платы. Это связано с тем, что в пути установки Sublime Text 3 или Python присутствует кириллица. Исправить проблему можно переустановкой всех компонентов.
2. Имя профиля в Windows написано на русском языке. В таком случае нужно создать дополнительный профиль, где записать имя на английском, начать установку компонентов заново.

После этого можно приступать к созданию моделей на слайсере и печати заготовок на принтере.

Anet E16 – 3D-принтер с технологией печати FDM, изготовленный в Китае. Это модель, которая подходит как для профессионального использования, так и для любительского.

1. В оборудовании установлена полностью открытая печатающая камера. Ее размер – 300×400×300 мм, что позволяет печатать средние и мелкие по размеру заготовки.
2. Корпус выполнен из прочного алюминия. На боковых частях дополнительно установлены металлические уголки, которые устраняют вибрации в процессе обработки детали.
3. Боуден-фидер разработан с учетом новой системы подачи пластика. Это позволило сделать экструдер легче, инерция стала меньше.
4. Ролики типа V-slot передвигаются по установленной траектории, обеспечивают полноценный контакт с алюминиевым профилем.
5. Модульная система сборки. Устройство поставляется в разобранном виде, благодаря комплекту инструментов его можно быстро собрать.
6. Для упрощения управления печатью и создания моделей любой сложности в слайсере предусмотрена новая прошивка.
7. Регулировать степень натяжения ремней можно вручную.
8. Для управления и контроля печати на внешней панели расположен LCD-экран и поворотная ручка.
9. Работает с пластичными материалами - ABS, HIPS, FLEX, TPU, SBS, Nylon, PETG, PLA, PVA, Rubber.
