Многофункциональные 3D-сканеры от компании FARO Technologies

История передовой американской компании FARO Technologies и обзор ее высокоэффективных 3D-сканеров, которым находится применение в большом списке областей бизнеса.

• О компании FARO Technologies
• Что производит компания FARO Technologies
• Обзор модельного ряда 3D-сканеров от FARO Technologies
  • FARO Focus S 70
  • 3D-сканер FARO Focus X 130
  • FARO Vantage E6
  • FARO Focus M 70
  • 3D-сканер Road-Scanner C
  • FARO Scanner Freestyle3D

О компании FARO Technologies

FARO Technologies – американский производитель, работающий в области 3D-технологий. Компания была основана в 1981 году, поэтому за долгие годы существования может похвастаться внушительным вкладом в развитие области трехмерных измерений. Фирма имеет международное признание в занимаемом сегменте рынка. Ее продукция позволяет решать огромный спектр задач в более чем 20 направлениях деятельности.

Предприятие было основание двумя биоинженерами – Саймоном Раабом и Грегом Фрейзером. Они оба были кандидатами наук в сфере биомедицинской инженерии в монреальском Университете Макгила (Канада).

Работа над созданием первого измерительного оборудования в области промышленного применения началась в 1990 году, когда предприятие переехало из Канады в США. В то время отсутствовала аппаратура, которую можно было бы использовать непосредственно на производстве, и которая была понятна обычным специалистам, не обладающим для этого особенными навыками.

Серьезный скачок случился в 1998 году, когда компания приобрела фирму CATS и усовершенствовала свое программное обеспечение. Так появилось новое поколение высокофункциональных приборов с продуманными и понятными программами управления.

В 2005 году фирма смогла добраться до обычных сфер жизни каждого человека – архитектуры, археологии и гаражного строительства. FARO купили немецкую фирму iQvolution, благодаря чему на рынке появился бюджетный сканер FARO LS.

В начале 2010-х стали выходить компактные, легкие и недорогие сканеры из серии Focus. С течением времени компания активно занимается этим направлением, выпуская новые передовые модели компактных сканеров.

Отличительными чертами продукции от FARO можно назвать следующие детали:

• все модели устройств обладают небольшим весом, за счет чего их легко транспортировать;
• приборы имеют высокую точность и большую скорость сканирования;
• аппараты отличаются долгим временем автономной работы.

Продукция от этого производителя используется в таких сферах, как транспорт, ремонт, судебная экспертиза, строительство и др.

Постоянными заказчиками FARO выступают следующие компании: Airbus, General Motors, Harley Davidson, Honda Boeing и General Electric.

Что производит компания

Область разработок FARO довольно обширна. Среди них:

• лазерные 3D-сканеры;
• ручные 3D-сканеры;

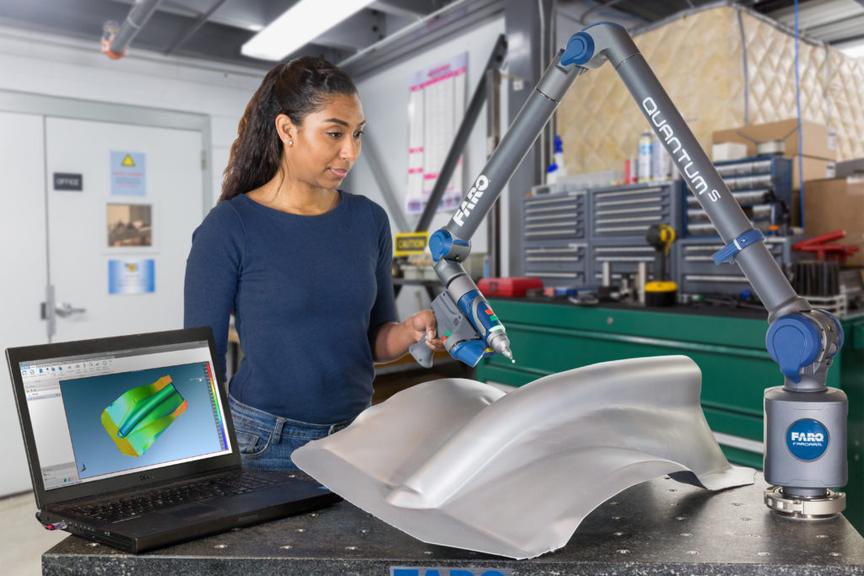

• контрольно-измерительные машины;
• лазерные трекеры;
• дальномеры;
• программное обеспечение.

Обзор модельного ряда 3D-сканеров от FARO Technologies

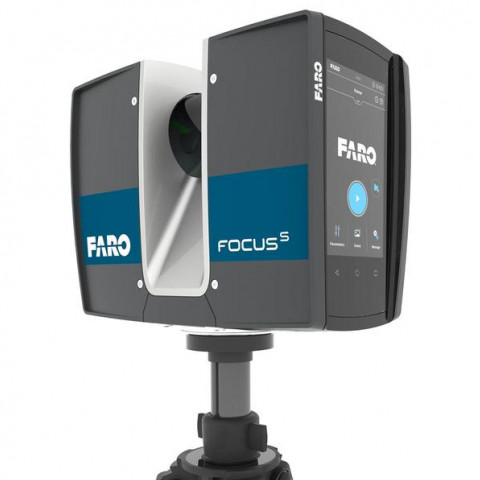

FARO Focus S 70

 Focus S 70  – свежая модель из линейки оборудования Focus S. Устройство представляет собой высокоточный прибор для трехмерных измерений ближнего действия. Аппарат разработан специально для применения архитекторами, проектировщиками, криминалистами и строителями.

С помощью модели можно просто, оперативно и качественно измерить как отдельные объекты, так и целые здания. Она одинаково качественно переводит в цифровую плоскость изображения сложных конструкций, фасадов, складских зданий и прочих объемных предметов. При этом снимки получаются в высшей степени детализированными и четкими.

Качественная работа обеспечивается на расстоянии от объекта в пределах 0,6–70 метров с точностью до ± 1 мм.

При помощи установки специальной программы (FARO SCENE) прибор может передавать обработанные данные по беспроводному соединению в режиме реального времени.

К преимуществам модели относится:

• лучшее соотношение по параметру цена/качество;
• наличие встроенной камеры для съемки в режиме HDR;
• прибор может работать при температурных условиях от −20 °С до +55 °С;
• возможность использовать аппарат в неблагоприятных условиях благодаря высокой степени защиты от пыли, влаги и твердых частиц;
• одинаково качественный результат при любой нужной дальности сканирования;
• высокая производительность;
• беспроводная передача данных в режиме реального времени;
• простота эксплуатации;
• небольшой вес (4,2 кг).

Недостатки устройства:

• маленький гарантийный срок.

FARO Focus S 70

• Размеры, мм 230 x 183 x 103
• Вес, кг 4,2

• Дальность измерений 0,6-70 м
• Дисплей сенсорный
• Длина волны лазера 1550 нм
• Погрешность ± 1 мм
• Разрешение сканирования до 165 MP в цвете
• Скорость измерений 976 000 точек/с
• Специализация Сканирование помещений
• Угловая точность 19 arcsec вертикаль/горизонталь
• Цветное сканирование да

Перейти к товару

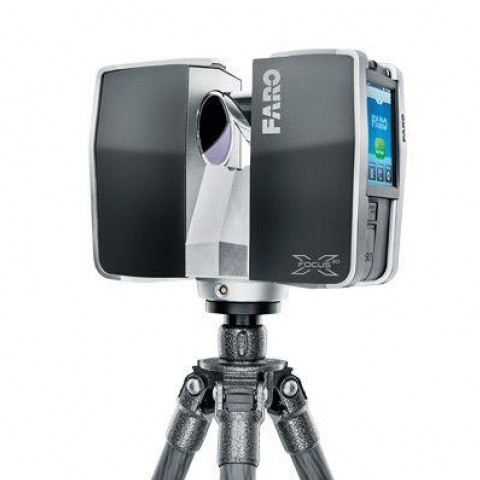

3D-сканер FARO Focus X 130

 Focus X 130  – мощная модель, предназначенная для работы в среднем диапазоне (от 60 до 130 м). Радиус действия идеален для проведения работ в сфере научных исследований, криминалистики, архитектуры, строительства и контроля промышленных объектов. Устройство весит 5,2 кг и имеет размеры 24 × 20 × 10 см, поэтому его очень легко транспортировать.

В приборе есть GPS-приемник, благодаря которому к полученным изображениям привязываются координаты отсканированных объектов. Благодаря этому модель идеально подходит для применения в геодезии.

В устройстве есть функция беспроводного подключения. Можно дистанционно начинать, приостанавливать и заканчивать работу, менять настройки и контролировать результат сканирования. Заряда батареи хватает на работу в течение 4,5 часа.

Преимущества Focus X 130:

• идеальная работа в среднем диапазоне;
• высокая скорость сканирования;
• дистанционное управление ходом работы;
• компактность и небольшой вес;
• высокая точность сканирования, отображение самых мелких деталей;
• большая область применения;
• простота в обращении;
• долгая работа в автономном режиме.

К недостаткам устройства можно отнести:

• работает только в температурном диапазоне от +5 °С до +40 °С;
• нельзя применять в условиях агрессивной окружающей среды.

3D сканер FARO Focus X 130

• Размеры, мм 240x200x100
• Страна производитель Великобритания
• Вес, кг 5

• Поле зрения по горизонтали 305°, по вертикали 360°

• Зона сканирования 60 - 1300
• Интерфейс WiFi, GPS
• Программное обеспечение FARO Laser Scanner Software SCENE
• Разрешение камеры до 70 Мпикс
• Скорость сканирования 976 000 точек/сек
• Технология сканера бесконтактный
• Тип сканера стационарный
• Цветное сканирование да
• Энергопотребление 19V (внешнее питание), 14,4V (батарея)
• Точность сканирования ±2 мм

Перейти к товару

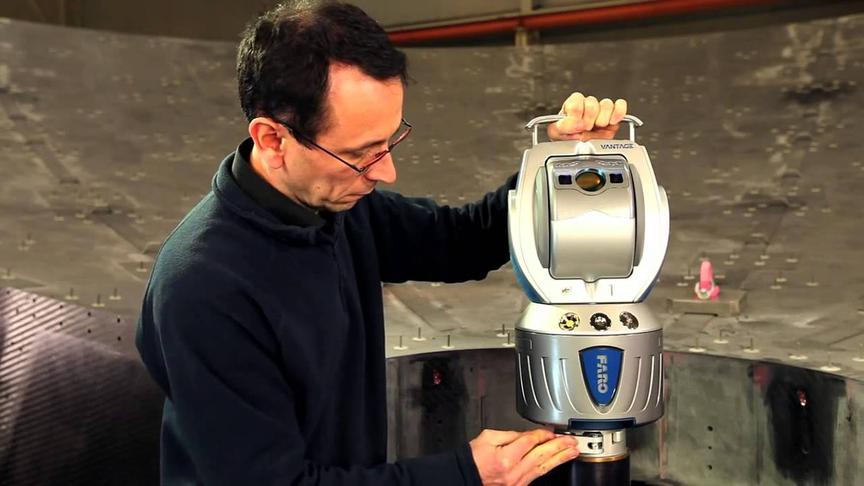

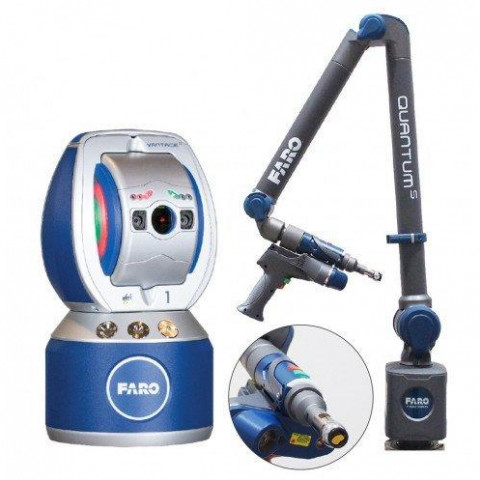

FARO Vantage E6

 Vantage E6  – это портативный лазерный сканер-трекер, предназначенный для крупномасштабных производственных измерений. Он помогает оптимизировать рабочие процессы за счет качественных и оперативных замеров. Быстрая и точная система контроля идеально подойдет для наблюдения за процессом серийного производства.

Работа прибора начинается с помощью одного движения руки. Не требуется долгая подготовка к процессу сканирования.

Встроенная система 6DoF дает возможность синхронизироваться сразу с несколькими манипуляторами, чтобы провести все замеры в единой системе координат. Объект можно отслеживать в любое время суток, в том числе при ярком солнечном свете и абсолютной темноте. В этом помогают две встроенные камеры.

Преимущества аппарата:

• может работать в любое время суток, поэтому производственный процесс не нужно прерывать;
• высокая скорость и идеальная точность контроля;
• активный поиск;
• гарантия повторяемости результатов;
• прочность конструкции;
• портативность;
• можно делать измерение какого угодно объекта, расположенного в любом месте;
• снижение производственного брака;
• поддерживает беспроводное соединение;
• работает при температуре от −15 °С до +50 °С;
• мгновенное включение.

К недостаткам можно отнести:

• вес (13,4 кг), затруднительно перемещать;
• максимальная дистанция – 25 м.

FARO Vantage E6

• Сферическая рабочая зона 70 м

• Скорость измерений 1 т/с

Перейти к товару

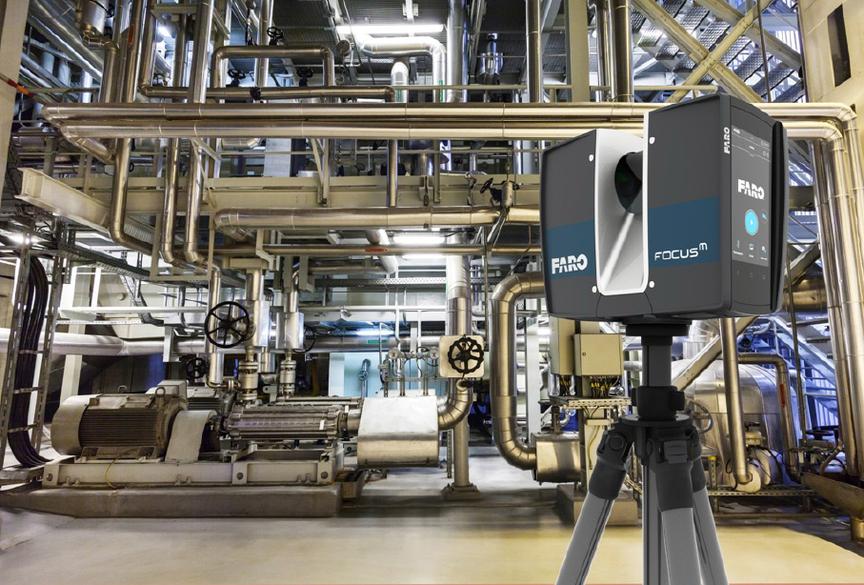

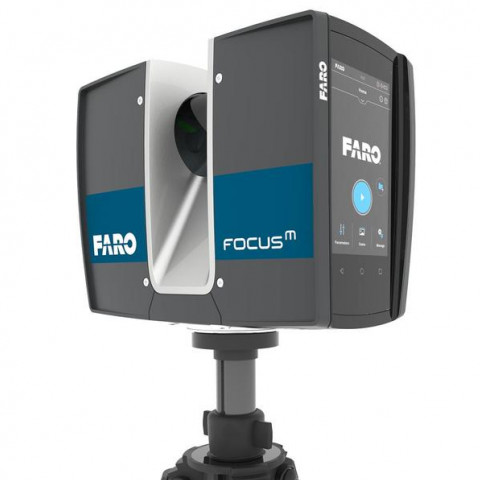

FARO Focus M 70

 Focus M 70  – лазерный 3D-сканер, максимальная дальность действия которого составляет 70 м. Устройство отлично подходит для работы в закрытых помещениях и на свежем воздухе. Производитель делает акцент на том, что M 70 – выгодная функциональная модель, которая окупится в короткий срок. Она предназначена для работы в области реставрации, архитектуры, дизайна, строительства и промышленности.

Точность работы изделия составляет ± 3 мм, а поле зрения – 360/300°. Благодаря таким параметрам устройство тщательно и четко конструирует изображение за короткий срок. Защита корпуса избавит от агрессивного воздействия окружающей среды, такого как пыль, влага и твердые частицы.

Камера устройства дает возможность осуществлять панорамную съемку с разрешением 165 Мп. С помощью полученных изображений, наложенных на скан, получается натуральность и четкость цветов.

Прибором можно управлять с помощью сенсорного дисплея либо через дистанционную связь. Интерфейс модели прост и интуитивно понятен.

К преимуществам модели относится:

• компактность и небольшой вес (4,2 кг);
• карта памяти на 32 GB в комплекте поставки;
• высокая точность передачи и оперативность сканирования;
• простое, интуитивно понятное управление;
• есть возможность запускать и контролировать работу дистанционно;
• защита от неблагоприятных погодных условий, можно работать во время выпадения осадков;
• надежность конструкции.

Среди недостатков устройства:

• работает только в температурном диапазоне от +5 °С до +40 °С;
• гарантийный срок обслуживания – 1 год.

FARO Focus M 70

• Вес, кг 4,2

• Погрешность ± 3 мм

• Дальность измерений 0,6-70 м
• Дисплей сенсорный
• Длина волны лазера 1550 нм
• Разрешение сканирования до 165 MP в цвете
• Скорость измерений 976 000 точек/с
• Угловая точность 19 arcsec вертикаль/горизонталь
• Цветное сканирование да

Перейти к товару

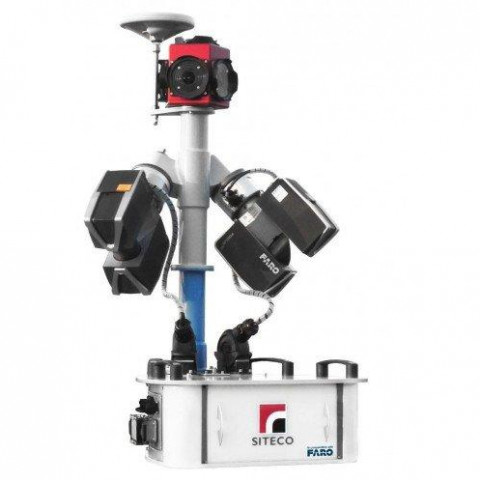

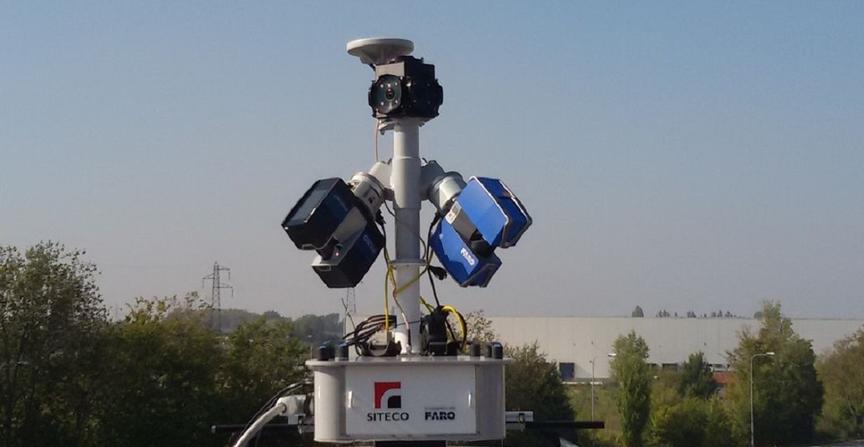

3D-сканер Road-Scanner C

 Road-Scanner C  – это доступная и компактная мобильная картографическая система для AEC и работников правоохранительных органов.

Прибор предназначен для считывания расположения предметов в окружающей инфраструктуре, таких как дорожные знаки, линии электропередач, ливневки и прочие объекты. Также модель прекрасно определяет рельеф, отмечая его координатами нахождения. Аппарат может считывать обстоятельства на местах аварийных происшествий и отслеживать нарушения ПДД.

Устройство работает с геолокационными каналами GPS+GLONASS L1/L2. Его можно установить на крышу автомобиля. Предусмотрена система защиты от агрессивного воздействия окружающей среды IP52.

Размер оборудования составляет 60 × 60 × 90 см, а его вес – 50 кг. В наличии 5 сферических камер с разрешениями на 4 и 6 Мп. Также есть два лазера первого класса безопасности.

Преимущества модели:

• работа в полевых условиях;
• защита от влияния окружающей среды;
• сферические камеры;
• удобство эксплуатации;
• функция поддержки геолокации;
• точность и высокая скорость работы;
• есть возможность установки на транспортное средство.

Минусы:

• большой вес;
• рабочая температура находится в пределах от −5 °С до +40 °С.

3D сканер Road-Scanner C

• Рабочая температура -5°C до 40°C

• Вес, кг 50

• Внешние размеры 600x600x900
• Стабильность позиционирования 0.1°-1°/ч

• Разрешение камеры 6 Mpx / 4 Мрх
• Точность сканирования <2 см абсолютная, 1-7 мм LIDAR

Перейти к товару

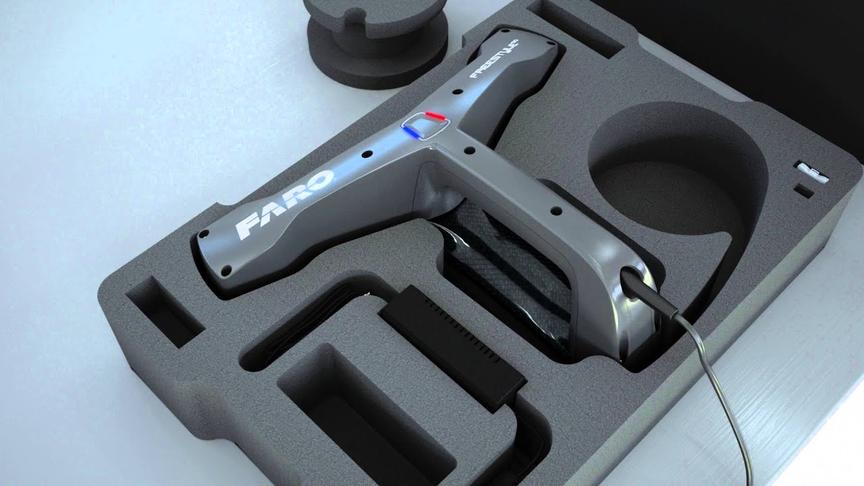

FARO Scanner Freestyle3D

Scanner Freestyle3D – ручной 3D-сканер, который весит чуть меньше одного килограмма. Прибор может с высокой точностью и большой скоростью создать цифровую модель предмета, измерение которого нужно производить в нескольких плоскостях. Сферы применения у этой модели, как и у большинства остальных устройства от FARO, довольно обширна – от архитектуры до криминалистики.

Устройство может работать автономно при помощи планшета или ноутбука. Поддерживаемые операционные системы – Windows 8 или Windows 10. Небольшой размер (26 × 31 × 10,5 мм) и малый вес позволяют использовать прибор в любых условиях, в том числе в замкнутых пространствах. Точность получаемых данных варьируется в пределах до 0,2–1 мм. Дальность работы находится в пределах 0,5–3 м.

При работе получаемые данные выводятся на экран компьютера в режиме реального времени. Таким образом, моментально виден результат работы устройства.

Преимущества модели Scanner Freestyle3D:

• легкость и компактность;
• эффективно работает в замкнутых пространствах;
• высокая скорость и отличное качество сканирования;
• автономная работа с помощью планшета или ноутбука;
• трансляция производимой работы в режиме реального времени;
• удобное управление;
• понятное программное обеспечение;
• обширный список сфер применения.

К недостаткам можно отнести:

• объем сканирования ограничивается площадью до 8 м³;
• рабочая температура находится в пределах от 0 °С до +40 °С;
• небольшое максимальное расстояние до объекта.

При выборе оборудования от FARO Technologies стоит обратить внимание на следующие особенности:

• вся продукция быстро и точно справляется с поставленными задачами;
• у приборов имеется большой список возможных сфер применения (строительство, дизайн, серийное производство, архитектура, криминалистика, правоохранительная система, геодезия и прочие области);
• для работы на открытом воздухе следует выбирать приборы с системой защиты IP52, так оборудование не пострадает от влаги и пыли;
• у большинства устройств ограниченный температурный режим для корректной работы, многие из них нельзя использовать при показателе ниже 0 °С или −5 °С.
