Wanhao Duplicator 5S: выдающееся качество по минимальной стоимости

Китайская компания Wanhao является одним из наиболее известных в международном масштабе производителей 3D-принтеров. Duplicator 5S стал модернизированной версией популярного принтера Duplicator 5 и выгодно отличается от предшественника своим улучшенным механизмом движения экструдера. Кроме того, изменилось расположение многофункционального колеса управления и 4-строчного OLED дисплея: они теперь находятся в нижней части устройства, что облегчает процесс смены настроек в процессе работы.

В этой статье будут приведены основные технические характеристики Wanhao Duplicator 5S, продемонстрированы фотографии самого устройства и распечатанной на нем продукции, а также сделаны объективные выводы насчет достоинств и недостатков данной модели.

• Обзор 3D-принтера Wanhao Duplicator 5S
  • Как выглядит Wanhao Duplicator 5S?
  • Плюсы и минусы Wanhao Duplicator 5S
  • Комплектация
  • Качество печати и примеры изделий
• Кому подойдет?
• Какие материалы используются?
• Инструкция по первоначальной подготовке к работе

Обзор 3D-принтера Wanhao Duplicator 5S

По состоянию на первую половину 2020 года Wanhao Duplicator 5S практически не имеет конкурентов по параметру "крупные габариты в сочетании с доступной ценой". Его ближайшим аналогом на рынке является Makerbot Replicator Z18, который обеспечивает более высокое качество печати, но стоит значительно дороже. Основной целевой аудиторией аппарата является малый бизнес, в первую очередь, архитектурные, конструкторские и инженерные бюро.

Габариты устройства составляют 46×53×83 см, габариты рабочей площади — 30,5×20,5×57,5 см, масса — 30 кг. На нем можно выполнять PLA и ABS-печать. Толщина печатного слоя колеблется в диапазоне от 0,02 мм до 0,3 мм, то есть от 20 до 300 микрон. Рабочая температура платформы составляет 120 градусов, рабочая температура экструдера достигает 220–230 градусов.

Высокоэффективный экструдер Bowden оснащен инновационной системой очистки сопла, а также гарантирует максимально высокую точность и скорость распечатки. Скорость перемещения печатной головки шаговыми двигателями достигает 300 мм/с. Если распечатка производится на высоких скоростях, у аппарата включаются охлаждающие вентиляторы.

ВНИМАНИЕ: Шум при работе устройства не превышает отметки в 46 дБ.

Аппарат оснащен слайсером Cura, совместимым с наиболее распространенными форматами файлов. Этот слайсер разрезает модели послойно и подает принтеру команды в необходимой последовательности. Наличие встроенного слайсера избавляет покупателя от необходимости загружать и устанавливать дополнительный софт. Для загрузки информации в слайсер задействуют USB либо SD-карту.

Изменять параметры аппарата можно посредством вращающейся ручки управления и сенсорного LCD-дисплея. Контроллер Arduino, управляющий устройством, размещен внутри защитного корпуса. Для конструкций, опор и креплений узлов принтера характера повышенная устойчивость и прочность по сравнению с предыдущими моделями.

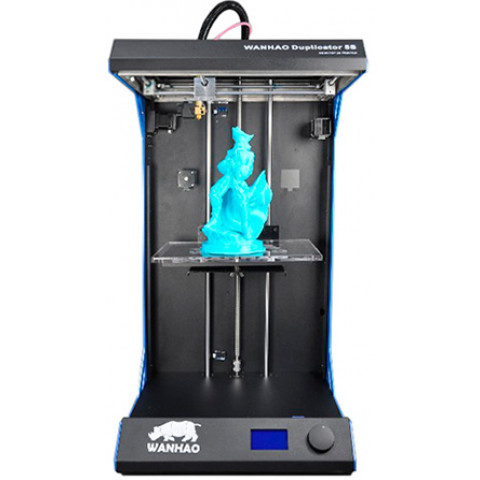

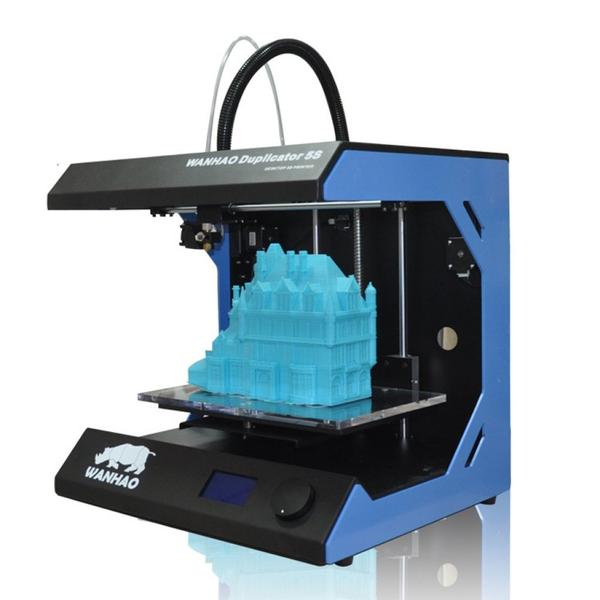

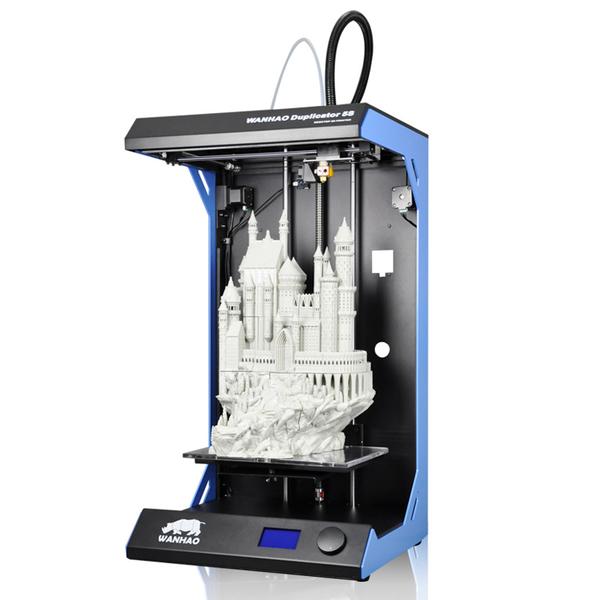

Как выглядит принтер?

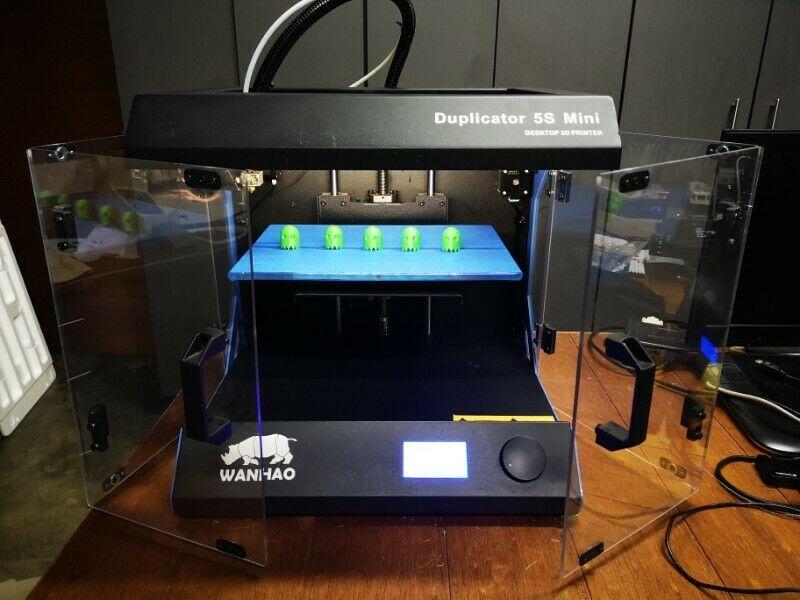

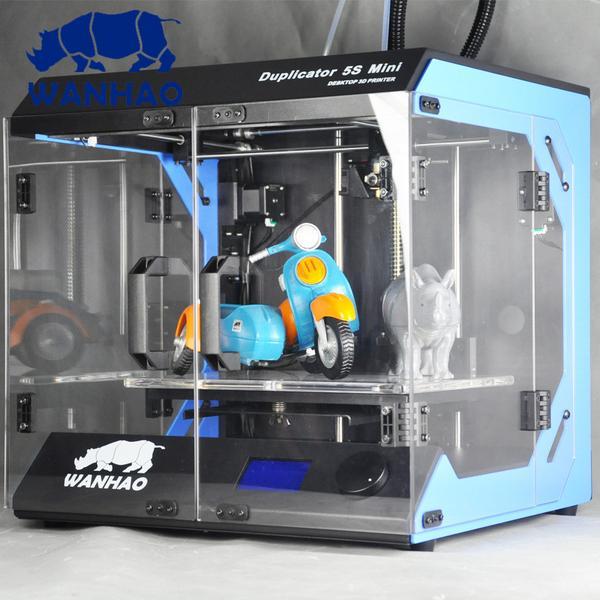

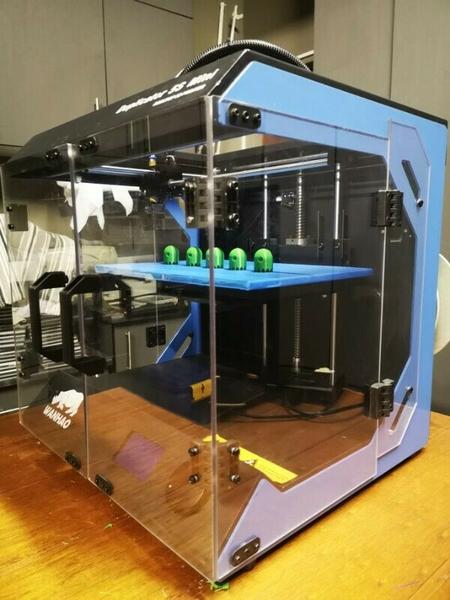

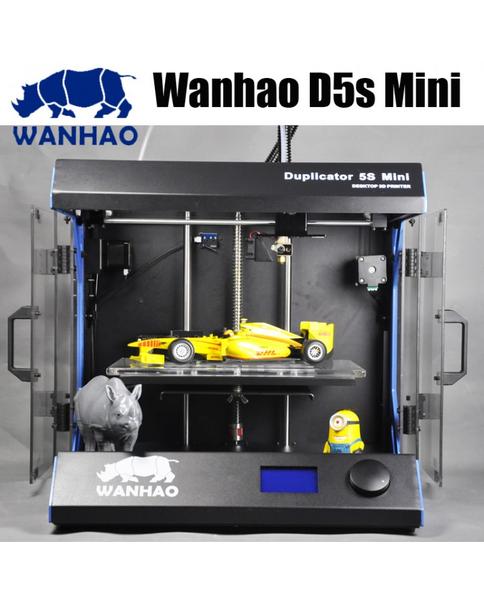

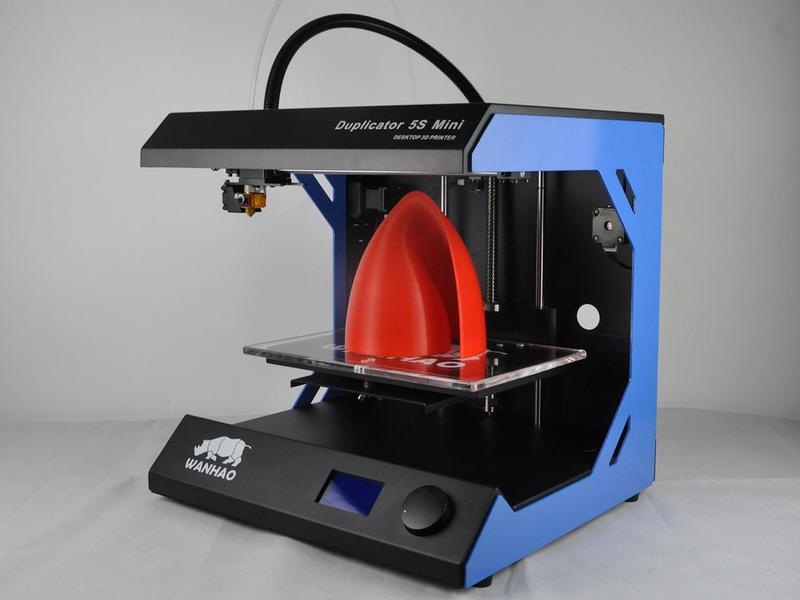

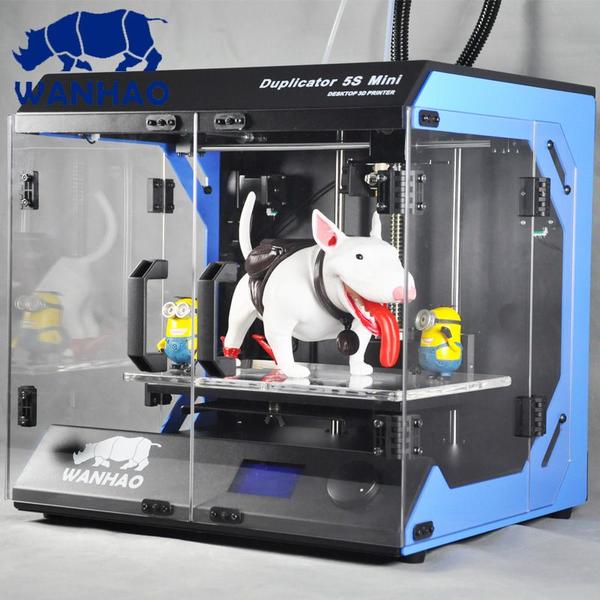

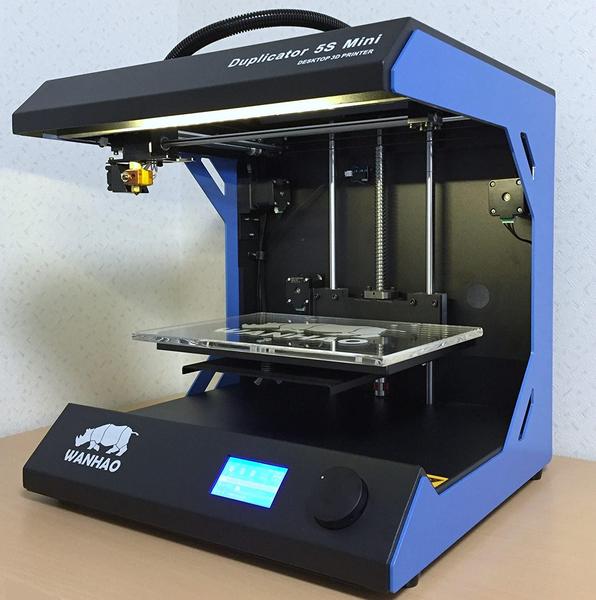

Модель представлена в двух разновидностях: стандартной и мини. Они отличаются по габаритам, но идентичны по функционалу. На фотографиях слово "mini" видно достаточно отчетливо, так что путаницы между двумя версиями устройства возникнуть не должно. Габариты рабочей площади мини-версии составляют 46×53×48 см, ориентировочная стоимость на российском рынке равна 85 000 рублей.

Плюсы и минусы принтера

Принтер, поступивший в продажу по настолько привлекательной цене, просто не может не иметь недостатков. Но их на удивление мало, и они поддаются корректировке.

Плюсы:

• Устройство доставляется покупателю уже в собранном состоянии, поэтому вам не придется мучаться с его сборкой.
• Процесс заправки принтера филаментом довольно прост. При включении устройство само втянет филамент в печатающую головку.
• Скорость печати достигает 150 мм в секунду.
• Устойчивая рама ExoFrame Rock XV Steel из высокопрочной стали обеспечивает изделию дополнительную стабильность и позволяет без искажений распечатывать даже крупные объекты.
• Аппарат не требует подключения к компьютеру. Компания-производитель в сотрудничестве со специалистами из Массачусетского технологического института разработала для него специализированное программное обеспечение Wanhao Maker. Эта программа конвертирует файлы в оптимальный для устройства формат, а также содержит готовые профили и настройки. Wanhao Maker умеет обновлять прошивку принтера и вносить коррективы в загруженные в нее модели.

ВНИМАНИЕ: Для изменения настроек принтера также не потребуется подключать его к компьютеру. Настройка всех значимых параметров осуществляется вручную.

Минусы:

• Извлекать собственный принтер из упаковки в одиночку неудобно.
• В стандартной комплектации аппарат оснащен только одним экструдером, что не позволяет выполнять многоцветную печать.
• Рама устройства на данный момент доступна только в синей расцветке.
• Распечатываемое изделие послойно формируется в открытом пространстве. Из-за этого очертания и пропорции объекта могут исказиться. Во избежание искажения рекомендуется докупить нагревающийся печатный стол.
• Печать возможна только на 3-миллиметровом пластике. Это ограничивает свободу фантазии дизайнера и сферу применения аппарата.

3D принтер Wanhao Duplicator 5S (D5S)

• Форматы файлов Stl, G-code
• Размеры, мм 460 х 530 х 830
• Программное обеспечение Wanhao Maker
• Вес, кг 28,8

• Количество экструдеров 1
• Печать FDM
• Область рабочей камеры 295 x 195 x 575 мм
• Скорость до 300 мм/сек
• Поддерживаемые материалы PLA;PVA
• Толщина слоя от 20 мкм
• Диаметр сопла, мм 0,4
• Дисплей Встроенный OLED
• Интерфейсы USB; SD Card

Перейти к товару

Комплектация

Устройство продается вместе со следующими комплектующими:

• сетевым адаптером;
• USB-кабелем;
• SD-картой;
• флэш-картой;
• съемной рабочей площадкой с магнитами;
• 3-миллиметровой стартовой катушкой PLA-пластика;
• держателем для катушки;
• пинцетом;
• набором инструментов;
• набором для чистки экструдера;
• скотчем для печати;
• гарантийным талоном;
• русскоязычной пользовательской инструкцией.

Нагревающегося печатного стола в стандартной комплектации нет, но его можно докупить отдельно. Он понадобится в первую очередь для ABS-печати, чтобы обеспечить ей надлежащую точность. Для PLA-печати можно спокойно пользоваться идущей в комплекте стеклянной поверхностью с тремя отверстиями и логотипом компании производителя — на качестве продукции это не скажется.

Качество печати и примеры изделий

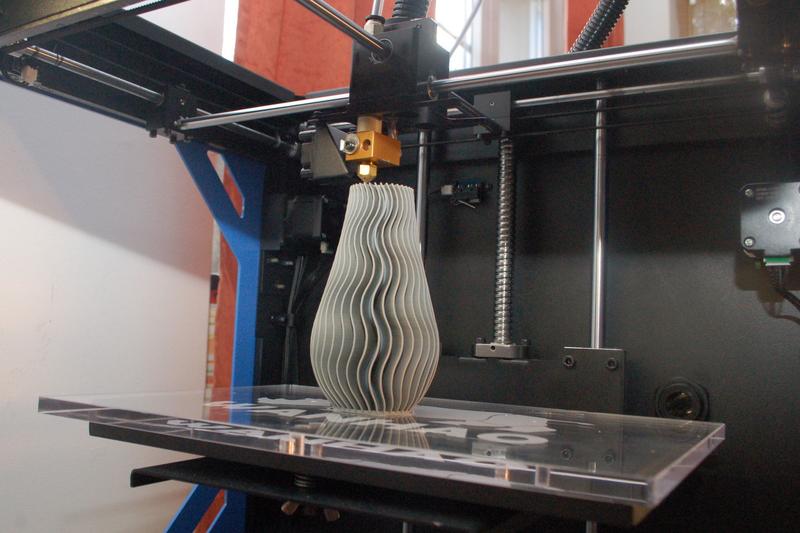

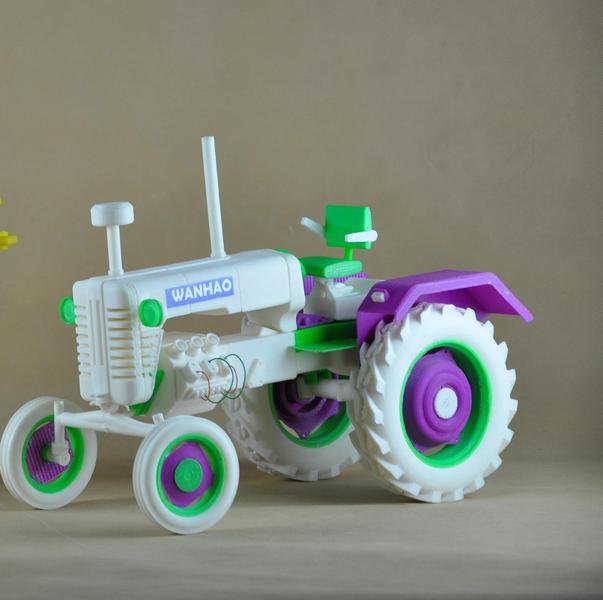

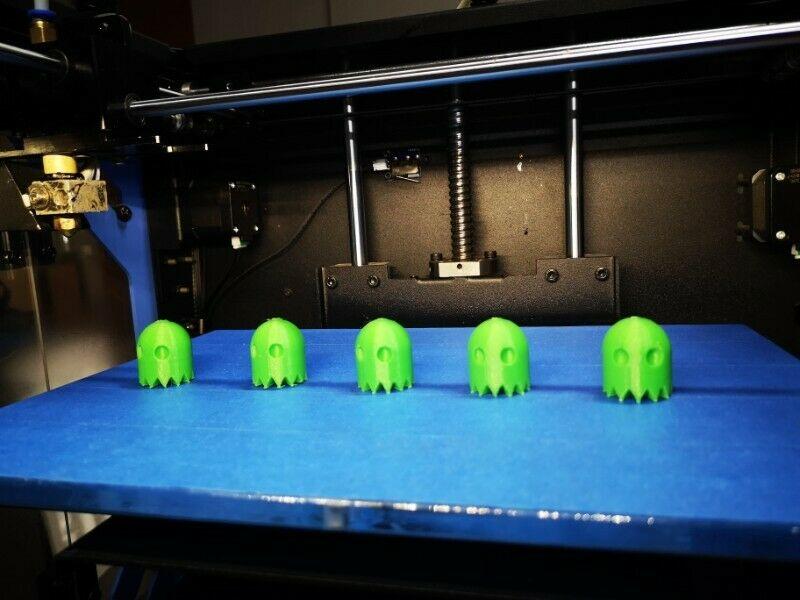

На этом принтере можно успешно распечатывать макеты, сувенирную продукцию, запчасти, прототипы и прочие товары, совместимые с устройством по своим габаритам. Выглядеть они будут примерно так.

Кому подойдет?

Как уже упоминалось выше, Duplicator 5S способен распечатывать достаточно крупные изделия с высокой точностью. В силу этой особенности на нем исключительно удобно работать в следующих отраслях:

1. Производство игрушек и сувенирной продукции. Эта сфера применения является универсальной для большинства принтеров аналогичных размеров. На данный момент изготовить сувенир традиционным способом во многих случаях дешевле, чем распечатать в 3D. Однако сам факт того, что объект был распечатан в 3D в единственном экземпляре, по уникальному авторскому эскизу, придает ему дополнительную ценность в глазах потребителя — а значит, при его маркетинге надо делать акцент именно на этот нюанс.
2. Производство запчастей для ремонта и компонентов для реставрации. На аппарате легко печать шестеренки, гайки, шарниры, валики, стрелки для циферблатов и спидометров, держатели для различных устройств и их элементы, отколовшиеся ручки бокалов и головы фарфоровых статуэток — список можно продолжать очень долго. Нередко владелец вынужден избавиться от дорогой ему вещи только потому, что не может найти к ней одну-единственную запчасть нужной формы или очертаний. Принтер благополучно решит эту проблему и продлит жизнь механизмам даже с самой нестандартной "начинкой", в том числе винтажным и давно снятым с производства.
3. Производство мелких инструментов и бытовых приборов. Щипчики, пинцеты, гаечные ключи или даже отмычки — этот аппарат замечательно справится с печатью миниатюрных приспособлений. Также он легко создаст, например, насадку для душа с узкими отверстиями, пробки для винных бутылок, кейсы для лезвий, защиту для SD-карт, сепараторы для куриных яиц и прочие компактные и полезные в хозяйстве приборы
4. Изготовление макетов и прототипов. Клиент архитектурного бюро сможет осмотреть объемный прототип своего заказа и оценить мельчайшие детали его декора. Дизайнеры мебели по авторским эскизам смогут напечатать образцы своих кресел, столов и стеллажей для демонстрации потенциальным заказчикам. Возможность посмотреть и потрогать физически существующий прототип гораздо лучше мотивирует потребителей к покупке, чем осмотр его проекции на экране компьютера. Готовые прототипы весят немного и отличаются высокой прочностью, их легко носить с собой и перевозить на дальние расстояния для презентаций.
5. Изготовление украшений. Печать с толщиной 20 микрон позволяет придать украшениям исключительно тонкую отделку, которую крайне сложно выполнить вручную или на менее технологичном оборудовании. Это позволит дизайнерам получать значительную прибыль, продавая свои товары по оправданно высокой цене и производя их с низкой себестоимостью. 3D-печать позволяет создавать украшения исключительно сложного дизайна крупными партиями, а также выпускать эксклюзивные кольца, броши, серьги и подвески в единственном экземпляре без сохранения макета и прототипа.
6. Печать медицинских и в первую очередь стоматологических изделий. На аппарате можно создавать брекеты и прототипы зубных имплантов, оболочки для слуховых аппаратов, а также протезы для домашних животных, утративших конечности. Пластический хирург перед ринопластикой сможет распечатать для клиента несколько моделей нового носа, чтобы ему легче было выбрать оптимальную.

Этот список потенциальных отраслей применения не является полным и исчерпывающим. Фактически аппарат может быть востребован в гораздо более многочисленных сферах деятельности.

Какие материалы используются?

В стандартной комплектации устройство рассчитано на работу только с филаментами на основе PLA или PVA. Для распечатки продукции из ABS потребуется докупить нагревающийся печатный стол.

Чтобы задействовать многоцветный филамент либо выпускать сложные объекты с материалами поддержки, для аппарата придется докупить двойной экструдер.

Инструкция по первоначальной подготовке к работе

После извлечения аппарата из коробки необходимо действовать по следующему алгоритму:

1. Разместить его на ровной горизонтальной поверхности и подключить к питанию.
2. Вручную отрегулировать рабочую поверхность, пользуясь боковыми винтами.
3. Разогреть экструдер до температуры 220 градусов, поднести катушку с филаментом к держателю филамента. Заправить аппарат материалом для печати, следуя инструкциям на дисплее.
4. Установить с SD-карты программу Wanhao Maker, не меняя ее изначальных настроек.

После этого вы можете распечатать пробный образец, чтобы протестировать качество работы устройства. В общей сложности процесс подготовки к печати занимает примерно 20 минут.

ВНИМАНИЕ. Никогда не дотрагивайтесь до сопла аппарата, когда он подключен к питанию.

Wanhao Duplicator 5S станет выгодным приобретением для малого бизнеса, образовательных учреждений, архитектурных бюро и компаний, создающих прототипы. Он позволяет с высокой скоростью, точностью и надежностью распечатывать изделия достаточно крупных габаритов, а его стоимость остается при этом весьма доступной. Duplicator 5S удачно занял на рынке пустующую нишу и на данный момент не имеет в ней конкурентов.
