Печать больших моделей за маленькие деньги: китайцы создали 3D-принтер с одной из самых больших рабочих зон
3D-принтеры перестают быть принадлежностью исключительно элитных инженеров. Такое оборудование становится непременным атрибутом стоматологических клиник и ювелирных мастерских. Его стали покупать энтузиасты 3D-печати и учебные заведения. Печатью полноценных жилых зданий тоже никого не удивить. Сегодня посмотрим, на что способен Wanhao Duplicator 9/500 Mark II, где его чаще применяют, какова комплектация, особенности работы и многое другое.
- Обзор 3D-принтера Wanhao Duplicator 9/500 Mark II
- Кому подойдет?
- Какие материалы используются?
- Инструкция по первоначальной установке и подготовке к работе

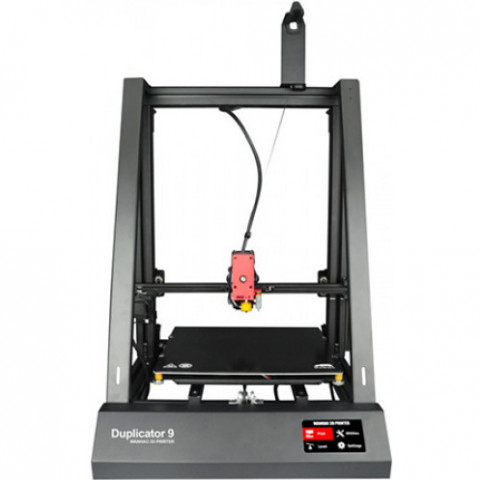

Обзор 3D-принтера Wanhao Duplicator 9/500 Mark II
Китайский производитель Wanhao спроектировал и воплотил в жизнь достойную и недорогую модель 3D-принтера с открытой рабочей зоной. Преимущества такой конструкции в ее относительно небольшой массе, возможности непрерывно контролировать процесс печати и естественном охлаждении прототипа в процессе работы.
Описание модели

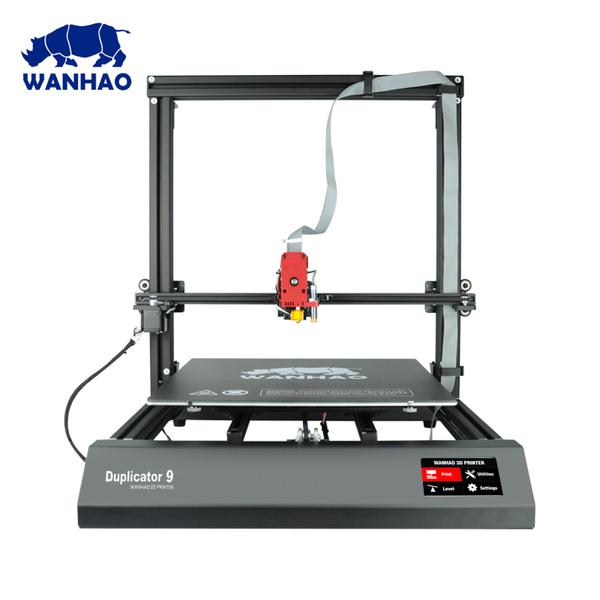

Этот принтер предназначен для крупногабаритной печати, поскольку область построения максимально большая: 500 мм х 500 мм х 500 мм. Экструдер изготовлен из прочного сплава, корпус усиленный. По оси Y установлены двойные профили, поэтому печать моделей всегда качественная.
Важно! Эта модель 3D-принтера – третья в семействе Duplicator 9 с самой большой областью печати, второй по величине из всех существующих.
- Калибровка столешницы по 4 точкам, автолевел
- Количество экструдеров 1
- Печать FDM
- Поддерживаемое программное обеспечение CURA, host by Repitator, Simplify 3D
- Подогреваемая платформа Да
- Точность по осям X, Y, мм X 0.012mm Y 0.012mm Z 0.004mm
- Область рабочей камеры 500х500х500 мм
- Скорость 70 мм/сек
- Используемые материалы PLA, PVA, PEVA, Nylon
- Толщина слоя от 100 мкм
- Диаметр нити 1,75
- Диаметр сопла, мм 0.4
- Дисплей LCD Smart Touch Screen мультиязычный
Основные особенности
Преимущества Duplicator 9/500 Mark II:
- безопасное применение любых полимеров;
- стабильная печать благодаря усиленной жесткости корпуса и дополнительным подпоркам;
- рельсовая направляющая с четырьмя роликами обеспечивает плавную печать;
- максимальная скорость печати – 70 мм/сек, что позволяет получать модели высокого качества;
- точность печати – 12 микрон в вертикальной и горизонтальной плоскостях, 4 микрона по оси Z;
- интеллектуальная автоматическая настройка печати;
- восстановление печати после отключения электричества;
- встроенная система охлаждения.
Важно! Платформа выполнена из алюминия с фирменным покрытием Wanhao и подогревом, поэтому модель после окончания печати легко снимается.

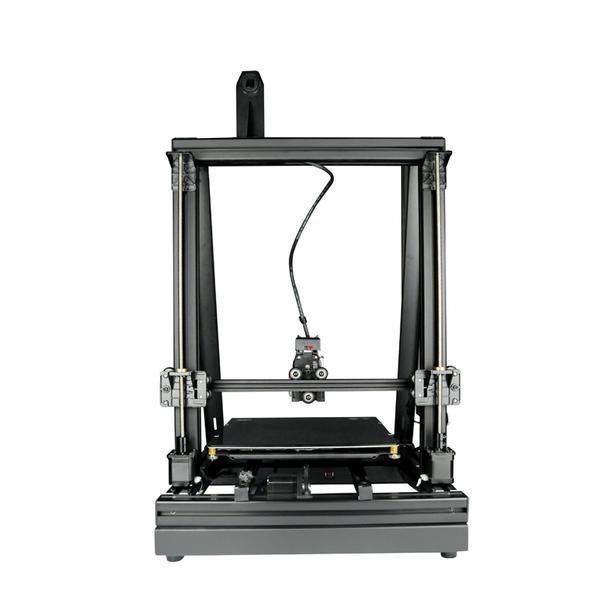

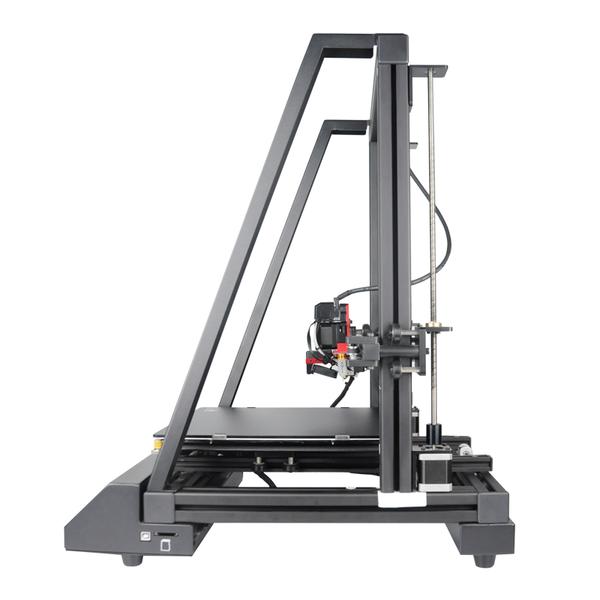

Конструктивные особенности Duplicator 9/500 Mark II:
1 – шлейф;
2 – подача филамента;
3 – сопло;
4 – платформа;
5 – система антилюфт;
6 – экструдер;
7 – блокировка уровня;
8 – панель управления.
Комплектация
3D-принтер Wanhao Duplicator 9/500 Mark II поставляется в следующей комплектации:
- принтер;
- держатель под катушку с филаментом;
- кабель питания и usb для коммутации с ПК;
- карта памяти;
- катушка филамента + подставка;
- набор инструментов и материалов: ключ и отвертка под шестигранник, болты, стяжки для кабелей, игла для очистки сопла;
- мануал.
Важно! Mark II поставляется с двумя вариантами экструдеров – стандартным с нагревом до 240 градусов и цельнометаллическим с нагревом до 300 градусов.
Качество печати и примеры изделий
Сотрудники французского представительства компании Wanhao протестировали 3D-принтер Wanhao Duplicator 9/500 Mark II. У них получились вот такие модели:
Эта башня выполнена из нейлона, имеет очень тонкие, но при этом прочные стенки. Высота – 40 см.
Эта модель выполнена из пластика ABS с большой детализацией, прочностью и качеством.
Это тестовая модель, выполненная в самой компании Wanhao в Китае.
Отечественные энтузиасты выполняли на этом принтере игрушки, модель Эйфелевой башни, сувениры, чехлы для смартфонов и многое другое.
Кому подойдет?
3D-принтер Wanhao Duplicator 9/500 Mark II чаще всего применяют инженеры, архитекторы, дизайнеры. Поскольку данная модель позволяет создавать крупные формы, ее применяют в изготовлении макетов, прототипов, моделей и форм для последующего серийного производства.
Использование Duplicator 9/500 Mark II в архитектуре
В проектировании жилых и производственных зданий, коттеджных поселков, микрорайонов один из этапов – создание макета будущего строительства. Архитекторы печатают с помощью 3D-принтера как целые дома для макетов, так и отдельные элементы, из которых впоследствии собирают модель.
На принтере печатают и всю инфраструктуру для макета – дороги, освещение, парковки, детские площадки, элементы дизайна. Для изготовления трехмерных моделей применяют дешевые материалы, как правило, гипсовый композит, который позволяет делать макеты легкими и удобными. При этом его цветовая гамма позволяет использовать в печати почти 400 оттенков.
Инженерные модели
Чаще всего 3D-принтер Wanhao Duplicator 9/500 Mark II инженеры применяют для функционального тестирования новых механизмов. Mark II позволяет добиться большой детализации, поэтому инженеры предпочитают использовать именно его. Тестировать можно не только механизмы в сборе, но и отдельные их элементы. Прежде чем пустить инновационную разработку в серию, она печатается в нескольких экземплярах для выявления и устранения возможных недостатков, а также для демонстрации потенциальному инвестору.
Медицина
Инновационные филаменты, в том числе с живыми органическими клетками, позволяют печатать части человеческого скелета для отработки хирургами вариантов проведения операции. Печатают на Duplicator 9/500 Mark II и экзоскелеты для людей, лишенных возможности пользоваться конечностями.
Стоматологи применяют принтер для печати трехмерных зубных протезов и коронок высокого качества. Пластиковые медицинские прототипы, совместимые с биологическими организмами, печатают из специальных полимеров.
Дизайн
Пробные макеты флаконов, упаковок, бутылок для косметических средств, парфюма, элитного алкоголя тоже печатают на Duplicator 9/500 Mark II. Дизайнеры охотно применяют эту модель, поскольку в процессе печати сразу видна концепция прототипа, имеется возможность менять полимеры и их цвета.
Дизайнеры фэшн-индустрии применяют Mark II для изготовления мелкосерийных партий обуви для модных показов и эксклюзивных коллекций. Некоторые представители бомонда уже обзавелись обувью, напечатанной на 3D-принтере.
Дизайн украшений, в том числе ювелирных, игрушек, сувениров уже давно не обходится без прототипирования идей в трехмерном исполнении. Особенно полезен Duplicator 9/500 Mark II будет именно в печати игрушек. Он дает возможность изготавливать большие модели любой конфигурации, плотности, толщины.
Дизайн сувенирной продукции, интерьеров, мебели, посуды – областей для применения Duplicator 9/500 Mark II очень много.
Образование
Учебные заведения – от вузов и до школьных кружков применяют данную модель 3D-принтера для печати наглядных пособий, моделей в кабинеты математики, физики, географии, биологии.
Какие материалы используются?
Duplicator 9/500 Mark II работает с любыми филаментами, но наиболее качественной печать получается при использовании PLA, PVA, PEVA, Nylon.
PLA – биосовместимый, биоразлагаемый, термопластичный полиэфир на основе молочной кислоты. Его производят из сахарного тростника, кукурузы, соевого белка, целлюлозы. Он идеально подходит для механических моделей и движущихся частей, не требует нагрева платформы. Поверхности напечатанных изделий идеально гладкие, к тому же он позволяет делать детальные и со сложным рельефом объекты.
PVA – растворим в воде, поэтому изделия из него недолговечны, зато он незаменим в качестве опорного материала при печати геометрически сложных объектов. То есть он используется в качестве заполнителя пустот, а по окончании печати достаточно выдержать модель в воде до полного растворения PVA.
PEVA – экологичный термопластик, отличающийся долговечностью и полной водонепроницаемостью.
Nylon – один из самых популярных материалов для 3D-печати. Он сочетает в себе лучшие показатели по жесткости, гибкости и долговечности. Этот полимер можно красить как до применения, так и после. Готовые изделия хорошо переносят многократную покраску.
Инструкция по первоначальной установке и подготовке к работе
Мануал по работе с принтером поставляется на английском языке. Однако он снабжен понятными визуальными инструкциями по сборке, установке и подготовке к работе. На самих деталях принтера есть специальные маркеры-наклейки, сообщающие последовательность сборки.
Пошаговая инструкция:
- Вынуть все компоненты из коробки и установить на ровную горизонтальную поверхность.
- Основание поставить на бок, найти ось стойки с наклейкой № 2. Вставить ось в основание. Затянуть болт в нижней части основания по часовой стрелке.
- Установить вторую ось в основание.
- Ослабить два стопорных болта с наклейками № 3 и № 4 на стойке оси Z.
- Вставить стойку оси X между болтами 3 и 4. Если она не входит, еще ослабить стопорные болты.
- Закрепить оси с помощью болтов.
- Установить пластиковые крышки на оба конца стойки оси X, предварительно убедившись, что обе стоки (X и Z) установлены ровно и прочно.
- Повернуть держатель цилиндра для того, чтобы он плотно встал на стойку (наклейки № 5 и 6).
- Закрепить стойку оси X на рельсе, предварительно выровняв его с помощью боковых держателей.
- Затянуть болты № 5 и 6.
- Установить экструдер на держатель, расположенный на стойке оси X.
- Затянуть четыре болта, поочередно добавляя обороты, чтобы экструдер встал ровно.
- Отрегулировать уровень стоек так, чтобы они находились на одной высоте.
- С помощью сенсорного экрана запустить автоматическое выравнивание. Результатом должно стать расстояние между экструдером и станиной 0,1 мм (бумага должна свободно скользить в этом зазоре).
- Снять наружную пластмассовую гайку с держателя катушки и вставить резьбовое соединение. Затянуть пластиковые гайки с обеих сторон для обеспечения безопасности.
- Разместить подставку держателя катушки филамента на верхней части экструдера, затянуть шестигранником.
- Вставить кабель принтера в розетку и включить прибор с помощью кнопки на задней панели.
- Когда принтер будет готов к работе, сенсорный экран сообщит об этом.
Для обеспечения корректной работы принтера его следует отрегулировать. Перемещая головку экструдера над поверхностью рабочего стола, замеряют толщину зазора с помощью листка бумаги.
Важно! Таких перемещений нужно сделать много, продолжая измерения до тех пор, пока не появится уверенность, что в разных точках сопло не касается рабочей поверхности и не отходит от нее дальше чем на 0,1 мм.
Прежде чем приступить к печати, необходимо протереть рабочую поверхность от пыли и возможных загрязнений. Затем можно выполнить печать одного из предустановленных образцов для тестирования корректности работы принтера.

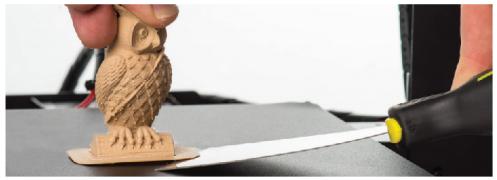

Принтер некоторое время будет нагревать экструдер и рабочую поверхность, прежде чем начнет печатать. Когда печать будет закончена, экструдеру, столу и модели нужно дать остыть, а затем снять с помощью шпателя.
Важно! Шпатель может повредить поверхность рабочего стола, поэтому его нужно держать как можно ровнее и аккуратно снимать модель, не повреждая покрытия рабочей поверхности принтера.
3D-принтер Wanhao Duplicator 9/500 Mark II – одна из лучших моделей Wanhao. В линейке Duplicator 9 этот аппарат имеет самую большую рабочую зону. Это позволяет печатать крупногабаритные формы, модели и прототипы. Принтер поставляется в полуразобранном виде, однако собрать его не составит труда, пользуясь нашей инструкцией.
Duplicator 9/500 Mark II работает с любыми материалами и идеально подойдет для инженеров, архитекторов, дизайнеров, медиков.
