Raise3D Pro2: комфорт использования высоких технологий

Китайский бренд Raise3D специализируется на производстве 3D-принтеров, а также запчастей, филаментов и программного обеспечения к ним. В 2015 году они запустили на Kickstarter первую краудфандинговую кампанию, а на сегодняшний день признаны одной из наиболее перспективных и динамично развивающихся компаний в своем сегменте.

Бренд делает ставку на устройства, пригодные для профессионального использования и предназначенные для длительной непрерывной печати. Их целевой аудиторией являются предприятия и организации, нацеленные на инновации и оптимизацию производственного процесса за счет автоматизации. При этом важно, что высокотехнологичная продукция от Raise3D чрезвычайно проста в эксплуатации: даже новичок научится обращаться с ней буквально за один день.

В этой статье пойдет речь о 3D-принтере Pro2, который представлен в двух разновидностях: обычной и Plus. В обзоре будут приведены его технические характеристики и комплектация, рассмотрен пошаговый процесс подготовки к работе и перечислены те сферы бизнеса и производства, в которых данная модель окажется наиболее востребованной.

• Обзор 3D принтера Raise3D Pro2
• Описание Raise3D Pro2
  • Основные особенности Raise3D Pro2
  • Комплектация
  • Качество печати и примеры изделий
• Кому подойдет?
• Какие материалы используются?
• Инструкция по первоначальной подготовке к работе

Обзор 3D принтера Raise3D Pro2

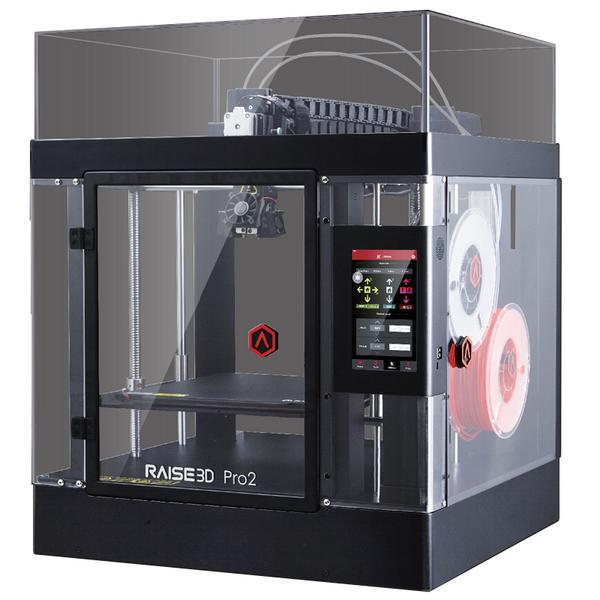

Вот как выглядит это устройство. Более компактная модель — это Pro2, а вытянутая в длину — это Pro2 Plus. Pro2 практически ничем не уступает модели Plus по техническим характеристикам, но существенно отличается по габаритам. Эта разница может стать для вас решающей при выборе оптимального устройства для вашего бизнеса.

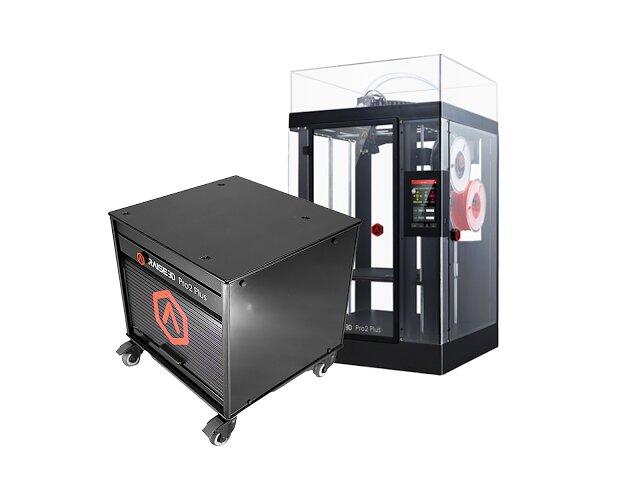

дополнительный агрегат рядом с принтером — это фирменная тележка для его перевозки

Описание принтера

Данная модель работает по технологии FFF (Fused Filament Fabrication, то есть производство методом наплавления нитей). Ее габариты составляют 620 × 590 × 760 мм, а габариты печатной поверхности варьируются в зависимости от количества экструдеров.

• Габариты печатной поверхности у принтера с одним экструдером составляют 305 × 305 × 300 мм.
• Габариты печатной поверхности у принтера с двумя экструдерами составляют 280 × 305 × 300 мм.

 ВНИМАНИЕ : Габариты модели Pro 2 Plus составляют 305 × 305 × 605 мм у модели с одним экструдером и 280 × 305 × 605 мм у модели с двумя экструдерами.

Скорость перемещения печатной головки колеблется в диапазоне от 30 мм/с до 150 мм/с. Размер шага равен:

• по оси X — 0,78125 микрона;
• по оси Y — 0,78125 микрона;
• по оси Z — 0,078125 микрона.

Диаметр сопла по умолчанию равен 0,4 мм, однако доступны также версии 0,2, 0,6, 0,8 и 1 мм. Толщина печатного слоя равна 0,01 мм.

Печатная поверхность выполнена из алюминия, оснащена магнитными держателями и нагревается в процессе работы до температуры +110 ºC. Нагревающий слой выполнен из силикона.

 ВНИМАНИЕ : Воздушный фильтр HEPA эффективно и бесшумно устраняет наночастички загрязнений и полностью соответствует современным экологическим стандартам. Благодаря этому фильтру специфический запах, который исходит от принтера в процессе работы, получается не таким резким.

В комплект к принтеру входит слайсер ideaMaker, поддерживающий файлы форматов STL, OBJ, 3MF и совместимый с операционными системами Windows, macOS, Linux.

Устройство оснащено 7-дюймовым сенсорным экраном, разрешение экрана составляет 1024×600. Принтер располагает двумя USB-разъемами и может подключаться к Wi-Fi или Ethernet.

В модель встроена live-камера, позволяющая наблюдать за печатным процессом в режиме реального времени. Подключается камера с помощью все того же софта ideaMaker.

Гарантия от производителя распространяется на 1 год.

Основные особенности

Raise3D Pro 2 особенно ценится за то, что способен печатать сложные механические детали любым необходимым тиражом и с высокой точностью. Внушительные габариты его рабочего пространства позволяют создавать объекты достаточно крупного размера.

Печатная поверхность принтера изготовлена из материалов, которые обычно задействуют в аэрокосмической отрасли. Тепло распределяется по ней исключительно равномерно, минимизируя риск искажений. Также важными характеристиками печатной поверхности является то, что она легко снимается и рассчитана на длительную интенсивную эксплуатацию.

 ВНИМАНИ Е: Пользователю не придется калибровать печатную поверхность, так как калибровка была уже произведена на заводе.

Дверца принтера закрывается плавно и бесшумно. Этого удалось достичь благодаря тому, что вместо защелок на ней установили магниты.

На сенсорном экране все нюансы печатного процесса отображаются предельно детально. Пользуясь визуальным интерфейсом, владелец принтера может гибко настраивать все параметры печати.

Если печать непредвиденно оборвется из-за нехватки филамента или отключения электропитания, ее можно будет возобновить без потерь. В экструдер встроен сенсор, своевременно подающий сигнал о приближении концевых упоров и о том, что филамент заканчивается. Вынужденная остановка никак не отразится на качестве распечатанного образца.

Центральный процессор может при необходимости поднять неактивное сопло, чтобы оно случайно не деформировало распечатываемый объект. Высота подъема составляет всего пару миллиметров, однако этого достаточно, чтобы отпала необходимость выравнивания по горизонтали.

 ВНИМАНИЕ : В данной модели появился дополнительный, третий по счету, вентилятор для обдува экструдера. Два вентилятора предсказуемо установлены по бокам, третий разместился непосредственно на радиаторе. Таким образом, интенсивность обдува теперь намного легче поддается настройке.

4-кратное увеличение крутящего момента сводит к нулю риск соскальзываний в процессе печати. Контроллер устройства признан лучшим в своем классе по надежности и плавности движения.

При печати гибкими филаментами теперь можно контролировать прижимной механизм, а при печати пластиком — задействовать датчик окончания филамента.

 ВНИМАНИЕ : По сравнению с предыдущими моделями Raise3D, масса печатного блока у Pro2 ощутимо снизилась. Жертвовать качеством печатной поверхности для этого не пришлось.

По заверению производителя, устройство успешно выдерживает свыше 100.000 циклов печати, не отклоняясь от изначальных стандартов качества.

Также бесспорным достоинством Raise3D Pro 2 является его совместимость с обширной линейкой филаментов — но об этом будет подробно рассказано в соответствующем разделе.

3D принтер Raise3D Pro2

• Рабочая температура 5-35 ºC
• Форматы файлов STL, OBJ, GCODE

• Печать FDM
• Подогреваемая платформа да
• Скорость перемещения 30 - 150 мм/с
• Температура печатного стола 110 ºC
• Температура экструдера 300 ºC
• Точность позиционирования XY: 0.78125 мкм, Z: 0.078125 мкм
• Область рабочей камеры 305×305×300 мм
• Количество печатающих головок 2
• Толщина слоя от 10 мкм
• Диаметр нити 1,75
• Диаметр сопла, мм 0.2/ 0.4/ 0.6/ 0.8
• Дисплей 7" сенсорный, 1024х600
• Интерфейсы Wi-Fi, LAN, USB

Перейти к товару

Комплектация

Стандартная комплектация устройства состоит из:

1. Непосредственно принтера.
2. Платформы для печати, чья поверхность накрыта защитной крышкой.
3. Шнура питания.
4. Нити.
5. Держателя для нити.
6. Шестигранных гаечных ключей.
7. Шпателя.
8. USB-накопителя.
9. Термостойких перчаток.
10. Пинцета.
11. Набора для очистки сопла.
12. Винтов.
13. Предохранителей.
14. Прочих аксессуаров, которые потребуются в процессе печати.

 ВНИМАНИЕ : Для подготовки принтера к работе достаточно тех инструментов, которые входят к нему в комплект.

Качество печати и примеры изделий

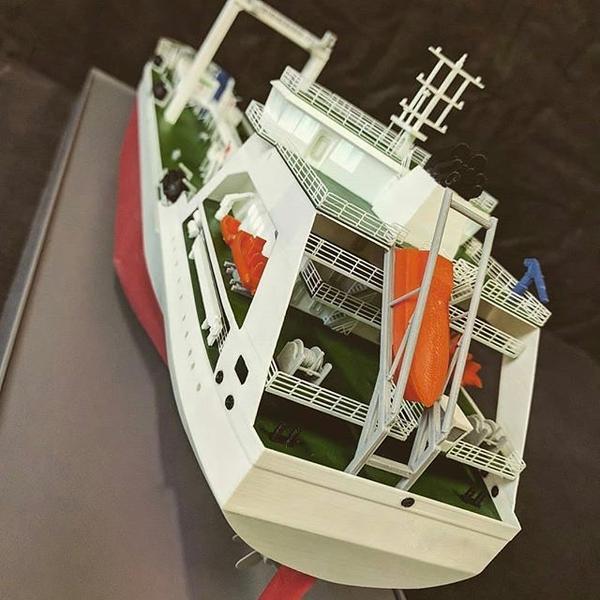

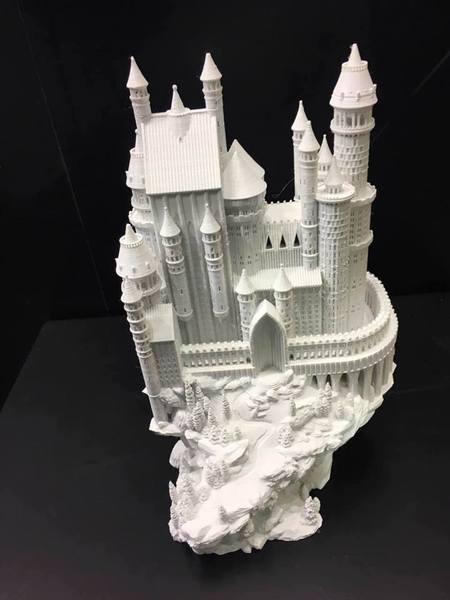

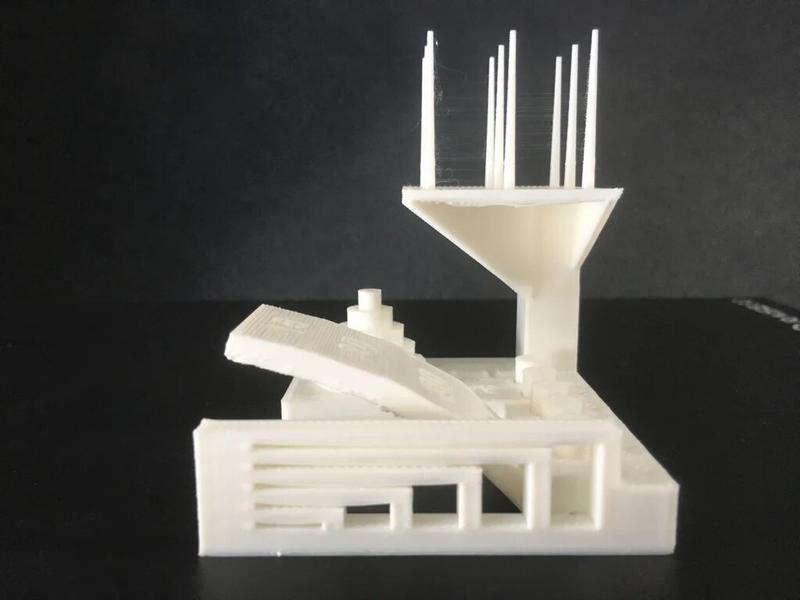

Вот какие изделия можно распечатать на этой модели принтера:

Кому подойдет?

Raise3D Pro2 идеально подходит для 3D-печатных ферм и мелкосерийного производства. Особым спросом он пользуется в следующих отраслях:

• Печать макетов и прототипов. Этот принтер с высокой точностью распечатает уменьшенные копии тех объектов, которые впоследствии будут изготовлены из других материалов либо в более крупном масштабе. Это позволит объективно оценить возможности, преимущества и изъяны этих объектов, минимизировав расходы на моделирование.
• Создание деталей, запчастей для техники, мелких бытовых предметов, сувенирной продукции. На этом аппарате можно печатать пуговицы, гребешки для волос, запчасти для автомобилей и мотоциклов, крышки, вешалки, ручки для ящиков и прочие аналогичные предметы по индивидуальным авторским эскизам.
• Образование. Благодаря прозрачным стенкам, яркому светодиодному освещению рабочей области и наличию live-камеры за процессом печати очень удобно наблюдать. Raise3D Pro2 станет отличной стартовой точкой для знакомства школьников и студентов с технологией 3D-печати. Студенты технических специальностей смогут распечатать детали и протестировать их в условиях, максимально приближенным к реальным. Преподаватели смогут изготовить на принтере наглядные пособия для занятий. Учащиеся творческих специальностей смогут использовать аппарат для создания произведений искусства.

Это далеко не полный список сфер использования Raise3D Pro2. Предприятия из многих других сфер деятельности с высокой вероятностью смогут найти полезное применение этой производительной и недорогой модели.

Какие материалы используются?

Аппарат совместим со следующими разновидностями филаментов: PLA, ABS, HIPS, PC, TPU, TPE, NYLON, PETG, ASA, PP, PVA, стекловолокно, углеродное волокно, переплетенное углеродное волокно, металлический порошок, деревянный порошок. Диаметр нити равен 1,75 мм. Максимальная температура, до которой может разогреваться филамент, составляет +300 ℃.

Инструкция по первоначальной подготовке к работе

Чтобы подготовить устройство к печати, необходимо действовать по следующему алгоритму:

1. Бережно снять кабельный хомут.
2. До включения питания удалить 24 зажима, удерживающие экструдер в неподвижном положении. Если этого не сделать и запустить процесс печати, агрегат будет поврежден. Выбрасывать зажимы тоже не стоит, так как впоследствии они могут пригодиться для транспортировки принтера.
3. С помощью 6-гранного 3-миллиметрового гаечного ключа, входящего в комплектацию, надо снять зажимы с оси Z.
4. Потом надо поднять верхний лист пенопласта в коробке с инструментами, извлечь оттуда кабель питания и подключить с его помощью принтер к розетке.
5. После подключения питания устройство запустится самостоятельно. Оно будет готово к работе, когда его сенсорный экран отобразит надпись «Главный экран».
6. Из основания принтера следует извлечь коробку со стартовым набором и нитью.
7. На панели шагов надо выбрать 10-миллиметровый интервал и нажать на сенсорном экране на стрелку вниз. За 5 нажатий на стрелку платформа Z опустится на 50 мм.
8. На передней части печатной платформы надо открутить против часовой стрелки оба винта.
9. Затем следует открыть защитную крышку и извлечь печатную платформу.
10. Потом потребуется снять тестовую калибровочную модель с платформы посредством шпателя.
11. Подложку для печати необходимо вставить на Z-платформу таким образом, чтобы ее поверхность совпала с логотипом Raise 3D.
12. После этого надо установить в крепежные отверстия на боковой поверхности устройства держатель для нити, поместить на держатель катушку с нитью и убедиться, что катушка будет прокручиваться по часовой стрелке.
13. Потом надо протолкнуть нить в направляющую трубку.
14. Затем надо выставить температуру левого сопла для нити через меню настроек на экране и нажать на кнопку «Загрузить». На экране отобразятся инструкции по завершении операции подачи нити.

После этого следует перейти к установке программного обеспечения. Оно называется ideaMaker и находится на USB-накопителе, который входит в комплект к устройству.

Raise3D Pro2 — это недорогой, надежный и высокопроизводительный принтер. К числу его основных достоинств относится толщина печатного слоя 0,01 мм, совместимость с обширным спектром филаментов, наличие двух экструдеров, откалиброванная на заводе печатная поверхность, возможность бесперебойного продолжения печати после непредвиденной остановки. Raise3D Pro2 станет выгодной инвестицией для образовательных учреждений, мелкосерийного производства, ферм 3D-печати, а также создателей макетов и прототипов.
