Основные параметры выбора фрезерного станка с ЧПУ
Фрезерные станки с числовым программным управлением позволяют изготавливать дома и в условиях мастерской или цеха самые разные изделия от элементов резного декора и кухонных досок до деталей, востребованных в производстве реактивных авиационных двигателей или необходимых для модернизации и ремонта заводских агрегатов.
Чтобы при минимальных затратах на покупку станка и комплектующих получить оборудование, удовлетворяющее потребностям предприятия, необходимо учесть не только материал, который будет использоваться в производстве, ожидаемую точность, сложность и технологию его обработки, но и размер рабочего пространства, навыки обслуживающего персонала.
- Выбор станка с ЧПУ: основные критерии
- На что обратить внимание при выборе фрезерного CNC станка?
- Лучшие фрезерные станки
Выбор станка с ЧПУ: основные критерии
Современный станок с числовым программным управлением представляет собой конструктивно сложную программно-аппаратную систему, способную под контролем встроенного или внешнего компьютера быстро и точно воспроизвести запрограммированную модель. Кажется, что выбрать оптимальный вариант несложно, если есть деньги – покупай самый современный мощный высокоскоростной агрегат – и проблема решена.
На самом деле, специализированное оборудование часто может дать в работе лучший результат, чем самый мощный агрегат, в инструкции которого важный для производственных целей материал упоминается вскользь, как второстепенный. На металлообрабатывающий станок можно, конечно, установить цельноспеченную алмазную фрезу, чтобы работать со стеклом.
Справка! При изготовлении цельноспеченных фрез алмазная крошка определенной фракции спекается со сталью в условиях высокой температуры и повышенного давления. Такой инструмент прочен, долговечен и способен выдержать разогрев до 700 °C, если применяется для грубой быстрой обработки твердых материалов. А вот на постобработке постоянно применять его не стоит, фреза быстро придет в негодность. Конечное качество изделия будет хуже, чем при использовании стальной фрезы с алмазными режущими кромками.
Обязательным условием для качественной работы по стеклу является подача жидкости в место контакта режущего инструмента с заготовкой, необходимая как для охлаждения фрезы, так и для немедленного удаления стеклянной отработки, которая может попадать в дыхательные пути мастера или мешать дальнейшей обработке детали, засоряя зону рабочего контакта. В станках для фрезеровки металла подача охлаждающей жидкости не всегда предусмотрена.
- Размеры, мм 610 х 490 х 390
- Программное обеспечение Mach3, Emc2
- Количество оборотов шпинделя 11000 об./мин
- Мощность шпинделя 300 Вт
- Осей 3
- Повторяемость 0.05 мм
- Рабочая подача 4000 мм/мин
- Рабочая скорость, мм/мин 300-3000
- Рабочее поле 390 х 280 х 55 мм
- Тип двигателя шаговый 57/1. 8A

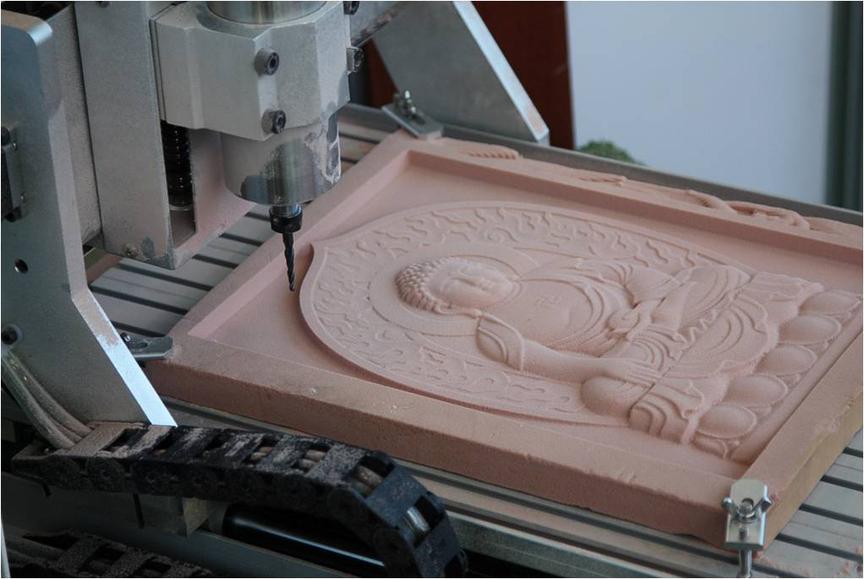

Многофункциональный агрегат, заменив собою сразу несколько станков, казалось бы, может все, и значительно облегчит жизнь работников ремонтной мастерской, которым регулярно приходится изготавливать запчасти из разных материалов. Но для цеха, вырезающего барельефы на поверхности гранита и мрамора, даже самый дорогой многофункциональный станок с ЧПУ будет не лучшим решением, поскольку износ его больше, а возможности меньше, чем у такого же по цене гравировального, предназначенного для работы по камню.
По назначению
Назначение станка с ЧПУ определяется материалом, который он способен обработать, и областью применения. Обычно для работы по камню, стеклу, металлу, дереву, гипсу, оргстеклу, ПВХ, двухслойному пластику применяют высокоскоростное оборудование. Фрезерно-гравировальные устройства предполагают помимо 3D-резки раскрой листовых материалов больших размеров.
Граверы способны выполнять 2D, 3D и 4D-обработку заготовки. Узкопрофильный станок по древесине дает возможность не оставлять задиров даже на мягком дереве. Компактные настольные приборы подходят для 3D-обработки и гравировки древесины, алюминия, оргстекла, ДСП и ПВХ, применяемых в отделке интерьера.
Специализированные
Предпринимателю, который планирует организовать выпуск продукции из строго определенного материала, стоит обратить внимание на фрезерные станки специального назначения:
- Металлообрабатывающее оборудование отличается мощностью, прочностью, часто оснащено подачей охлаждающей жидкости в рабочую зону и креплением для раструба промышленного пылесоса.
- Станкам с ЧПУ для работы с древесиной и пластиком не требуется сверхмощность, охлаждение фрезы, поэтому стоят они дешевле.
- Оборудование, применяемое в производстве корпусной мебели, отличается от других фрезерных станков с ЧПУ большой областью фрезеровки, усложненной конструкцией рамы и направляющих.
- Стеклообрабатывающие станки обязательно оборудованы подачей охлаждающей жидкости в рабочую зону и укомплектованы специальными фрезами с алмазными, корундовыми и твердосплавными рабочими поверхностями.
- Агрегаты для работы по камню очень мощные, громоздкие и дорогие. Отличаются они устойчивостью станины, большой рабочей зоной, в которую подается охлаждающая жидкость. Крошка и пыль крупной фракции в процессе работы удаляются пылесосом. Оборудование укомплектовано режущим инструментом высокой прочности. Иногда ими можно обрабатывать даже металлические и стеклянные заготовки.
Многоцелевые
Многоцелевые системы совмещают в себе функции фрезерного и токарного станков, позволяя выполнять быстрее и точнее раскрой материала, фрезерование, зенкеровку, нарезку фасок и резьбы в случае потребности в использовании нескольких технологий в обработке одной заготовки. Преимуществом этой разновидности оборудования является отсутствие необходимости переустановки обрабатываемой детали для последующей работы с ней, что обусловлено применением комбинированного ПО и универсальным сверлильно-расточным инструментом.
По технологии
По характеру обработки станки с ЧПУ можно разделить на:
- фрезерные, способные выполнять контурное, плоское и ступенчатое фрезерование, сверлить и растачивать резьбу, нарезать материал;
- лазерные, дающие возможность с минимальными потерями материала и максимальной точностью выполнять резку и гравировку;
- токарные, с помощью которых в процессе механической обработки за счет вращения заготовки создаются детали цилиндрической, конической и сферической формы;
- многофункциональные, позволяющие без переустановки заготовки выполнять фрезерные, расточные, сверлильные и токарные операции.
- Электропитание 220В ± 10% 50HZ
- Мощность шпинделя 800 Вт
- Осей 3
- Охлаждение шпинделя водяное
- Рабочее поле 300 x 200 x 60 мм
- Разрешение, мм 0,003125
- Система управления Mach3 interface
- Скорость шпинделя 24000 об/мин
- Цанговый патрон ER11
По техническим характеристикам
На технические характеристики стоит обращать внимание только после того, как будет решен вопрос с назначением станка и теми технологиями, которые планируется применять в работе. Чтобы купить лучший в своем ценовом сегменте агрегат, нужно учесть, что:
- Скорость вращения шпинделя станка с вертикальным расположением фрезы может достигать 70 000 об./мин., с горизонтальным – 20 000 об./мин.
- В отличие от шаговых серводвигатели работают быстро и с меньшей погрешностью.
- Размер рабочей поверхности стола агрегата и координатные ходы X, Y, Z нужно подбирать не только по максимальному размеру обрабатываемой заготовки, но и с учетом диапазона хода фрезы, пространства, которое займет зажим.
- Мощность станка с ЧПУ является определяющей, если рассматривается обработка металла. Чем ниже скорость обработки прочного материала, тем выше должна быть мощность оборудования.
- Точность станка выше, если рабочее поле меньше. Хорошая точность позиционирования составляет 0,01–0,05 мм и меньше.
- Возможность управлять станком посредством компьютера является преимуществом только в том случае, когда требуется моделирование в ходе выполнения обработки заготовки. Управление процессом при помощи автономной стойки обеспечивает более стабильную работу станка.
- Обработку деталей повышенной сложности легче выполнить на многофункциональном станке с несколькими осевыми центрами.

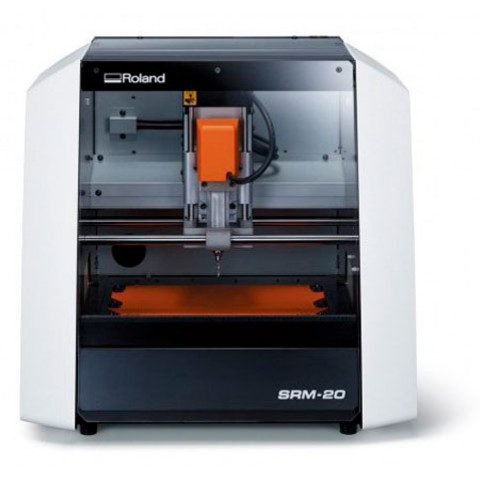

- Рабочая температура 5-40°С
- Размеры, мм 451 x 426,6 x 426,2
- Вес, кг 19,6
- X-Y перемещение 203,2 мм (X) х 152,4 мм (Y)
- Влажность, % 35-80
- Двигатель шпинделя Мотор Type 380DC
- Количество оборотов шпинделя 7000
- Крепление инструмента цанговое
- Макс нагрузка на стол до 2 кг
- Максимальный размер заготовки 130,75 мм
- Механическое разрешение 0,000998594 мм/шаг
- Мощность шпинделя 20 Вт
- Осей 3
- Потребляемая мощность 55 Вт
- Программное разрешение 0,01 мм (RML-1) и 0,001 мм (NC code)
- Рабочее поле 203,2 х 152,4 х 60,5 мм
- Размер стола 232,2 x 156,6
- Скорость перемещения каретки от 0,1 до 30 мм/с
- Уровень шума при перемещении (без резки): 65 дБ или менее, в режиме ожидания 45 дБ или менее
- Язык команд RML-1, NC code
- Интерфейсы USB
На что обратить внимание при выборе фрезерного CNC станка?
При выборе фрезерного станка с ЧПУ (CNC), помимо вышеперечисленных факторов, следует рассчитать себестоимость детали, которую планируется запустить в производство с учетом средств, вложенных в покупку станка, и тех, что будут затрачиваться на его ремонт и обслуживание, доступности и цены сырья, процентов по кредиту, оплаты аренды помещения, труда наемных работников и налогов, вероятной замены вышедшего из строя оборудования.
Необходимо также учесть не только возможность установки одного или нескольких агрегатов в выделенном под мастерскую помещении, но и способ подключения электропитания к станкам, наличие подходящей электросети, свободу перемещения материалов и вероятность быстрого доступа работников к оборудованию в процессе обработки заготовок в случае необходимости.
Управление станком с ЧПУ требует некоторых навыков в работе с подобным оборудованием. Если персонал, который планируется привлечь для обслуживания станков, ими не обладает, его придётся заменить или обучить.
- Требования по электропитанию 380 В (220 В)
- Интерфейс подключения USB 2.2
- X-Y перемещение Зубчатая рейка (косозубая) / Тайвань
- Высота Z, мм 200 (300)
- Габариты, мм 2150 x 3150
- Двигатели привода Шаговые (опционально)
- Код управления G code
- Линейные направляющие Линейные рельсовые / Тайвань
- Макс. скорость обработки, мм/мин 35000
- Мощность шпинделя 3,5-7,5 кВт, 18000 об/мин
- Осей 3
- Охлаждение шпинделя Воздушное
- Рабочее поле 2000 x 4000 х 200 мм
- Разрешение, мм 0.01
- Система управления DSP0501
- Цанговый патрон ER25
Лучшие фрезерные станки
Лучший фрезерный станок с ЧПУ – это тот, который максимально подходит для вашего производства.
Фрезерный станок ЧПУ по металлу
Японский вертикально-фрезерный обрабатывающий центр FJV 35/80-II, выпущенный компанией Yamazaki Mazak, специализирующейся на высокотехнологичном металлообрабатывающем оборудовании, предназначен для обработки заготовок на высокой скорости. Его отличительной особенностью является наличие систем контроля вибраций, компенсации тепловых деформаций. Высокоточная автоматическая обработка боковых поверхностей достигается за счет применения угловой головки.
Жесткая станина, шпиндель мощностью 37 кВТ с 10 000 об./мин., расположенный не консольно (что обеспечивает сохранение точности настроек в течение продолжительного времени), легкое управление, высокая скорость перемещения позволяют добиться обработки высокой точности и эффективности.
Выгодно ли покупать фрезерный станок с ЧПУ? Чтобы ответить на этот вопрос, необходимо определить для себя цель покупки, подобрать оптимально подходящий агрегат и, если оборудование предполагается использовать для получения прибыли, рассчитать стоимость деталей, производство которых запланировано, с учетом расходов на покупку станка, себестоимости его обслуживания и ремонта, доступности и цены материалов, которые будут использоваться в производстве, затрат на оплату труда наемных работников.
